Зубр ЗПТ-190-1100 Л [9/12] Периодическое обслуживание

Гарантийный талон

www.zubr.ru

Сведения о приемке и упаковке

Изделие изготовлено и принято в соответствии с требованиями технических усло-

вий производителя и признано годным к эксплуатации. Изделие упаковано согласно

требованиям технических условий производителя.

Дата выпуска

(число, месяц, год)

Гарантийный талон

Изделие

Виріб

Құрал

Модель

Өрнек

Модель

№ изделия

№ Виробу

Құрал №

Торговая организация

Торгівельна організація

Сауда мекемесі

М.П.

Дата продажи

Дата продажу

Сату уақыты

При покупке изделия требуйте у продавца проверки надлежащего качества и комплектности, а также пра-

вильного заполнения гарантийного талона. С условиями гарантии и проведения гарантийного обслужи-

вания ознакомлен и согласен. Изделие получено в исправном состоянии и полностью укомплектовано.

Претензий к внешнему виду не имею.

Құралды сатып алғанда сатушыдан құралдың қажетті сапасы мен жиынтықтығын тексеруді, сонымен қатар

кепілдемелік талон қажетті түрде толтырылғандығына көз жеткізіңіз. Кепілдік шарттары және кепілдікті қызмет

көрсетумен таныстым және келістім. Құрал жарамды және толығымен жинақталған күйде қабылданған.

Сыртқы көрінісіне наразылық білдірмеймін.

При покупці інструменту вимагайте у продавця перевірки належної якості та комплектності, а також пра-

вильного заповнення гарантійного талона. З умовами гарантії та проведення гарантійного обслуговування

ознайомлений і згоден. Інструмент отриманий в справному стані і повністю укомплектований. Претензій до

зовнішнього вигляду не маю.

Подпись покупателя

Підпис покупця

Сатып алушы қолы

Для обращения в гарантийную мастерскую необходимо предъявить изделие и правильно

заполненный гарантийный талон.

См. также последние 4 цифры серийного номера (в формате ммгг)

Пила торцовочная

www.zubr.ru

Порядок работы

Подключите изделие к электрической сети.

Перед подключением изделия к сети убеди-

тесь в том, что выключатель 7 не нажат.

Для включения изделия нажмите выключатель 7.

Перед включением изделия убедитесь,

что кнопка 18 блокировки диска не нажата.

Примечание! Перед началом пиления дожди-

тесь полной раскрутки диска.

Для включения (кроме ЗПТ-190-1100 Л) лазер-

ной направляющей нажмите выключатель на

блоке 11.

Лазерное излучение ОПАСНО при прямом

попадании в глаза! НЕ НАПРАВЛЯЙТЕ его

в глаза и НЕ ПОЗВОЛЯЙТЕ кому-либо смо-

треть на него.

Положите заготовку на рабочий стол, зафик-

сируйте (при необходимости) ее струбциной

и, отжав рычаг 4 блокировки кожуха, опустите

голову для начала пиления.

Во избежание травм и повреждений, при опу-

скании головы не откидывайте кожух диска

вручную – он откроется автоматически. НИ-

КОГДА не снимайте защитный кожух и не дер-

жите его открытым. НИКОГДА не используйте

изделие с неисправным защитным кожухом

или без него.

Примечание! Периодически, по мере заполне-

ния, очищайте мешок 5 для сбора пыли.

По окончании пиления выключите изделие, от-

пустив выключатель 7, и дождитесь полной оста-

новки диска, прежде чем вернуть голову в верх-

нее положение.

В процессе наклонного пиления может слу-

читься, что отпиленный кусок останется

около боковой поверхности диска. Если

диск поднимать в то время, пока он вра-

щается, то этот кусок может зацепиться за

зубья диска, что приведет к его выбрасыва-

нию с большой скоростью.

Периодическое обслуживание

Все работы по настройке и замене элемен-

тов производите ТОЛЬКО при отключенном

от сети изделии.

В процессе эксплуатации необходима

периодическая:

1) Замена (по мере износа) графитовых щеток

электродвигателя. Для замены щеток:

` отключите изделие от сети;

` отверткой открутите крышку 32

щеткодержателя;

` выньте изношенную щетку и вставьте новую;

` установите крышку щеткодержателя на место;

` проделайте аналогичные операции

с другой щеткой.

2) Регулировка настроек пилы:

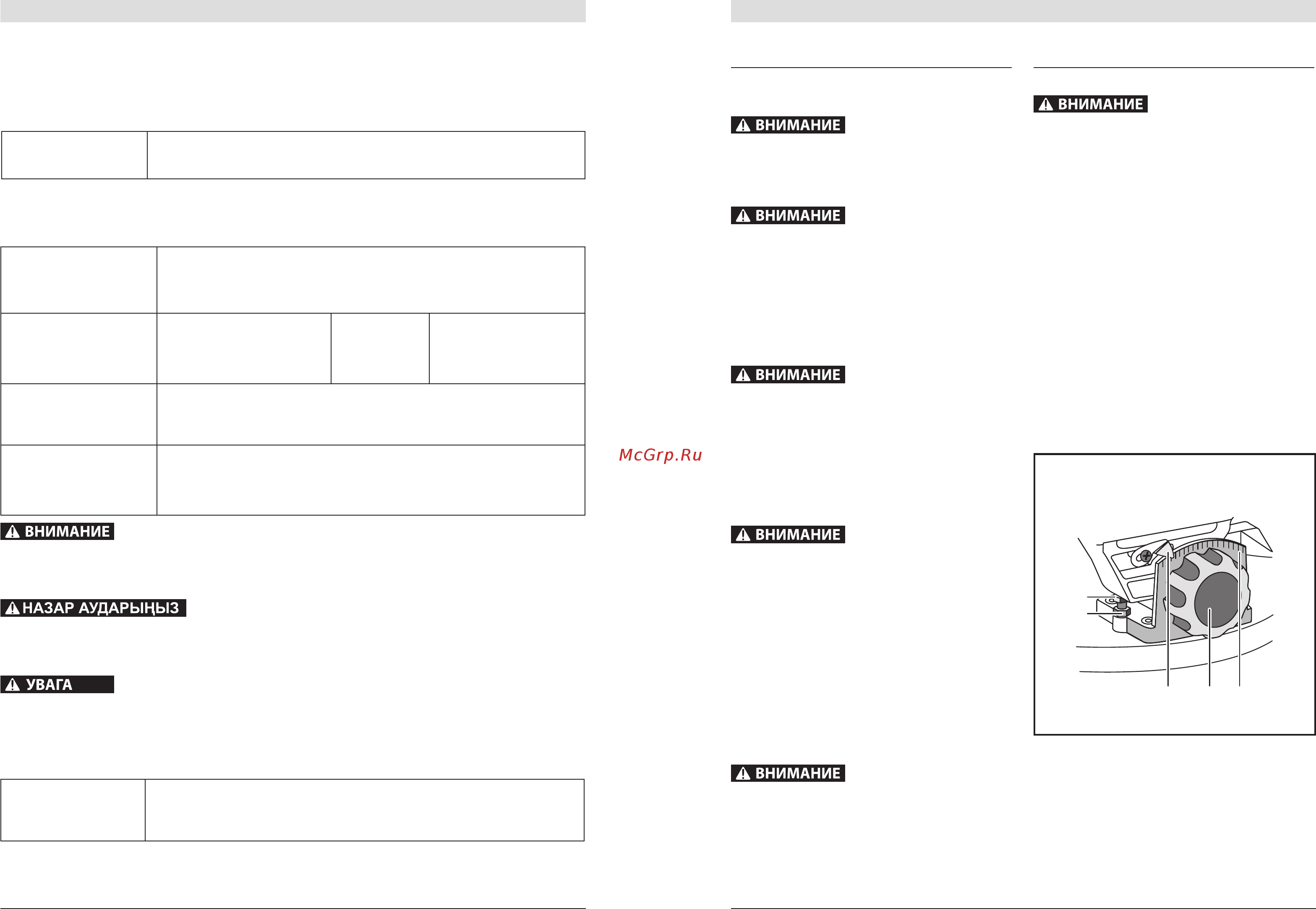

а) Регулировка угла наклона пиления 90°

27 20 28

Ослабьте винт фиксации наклона пилы 20, при-

ведите голову в вертикальное положение, ос-

лабьте стопорную гайку 26 болта 25 и, исполь-

зуя угольник, вращением болта 25 установите

пильный диск на угол 90° относительно стола

13. Затяните стопорную гайку 26.

По достижении необходимого результата регу-

лировки, ослабьте установочный винт указателя

27, совместите стрелку указателя с делением

Зубр ЗПТ-190-1100 Л [9/12] Периодическое обслуживание
