Для заметок
www.zubr.ru
20
|
www.zubr.ru
Инвертор сварочный
|
5
Инструкции
по применению
Устройство
1 Ремень
2 Регулятор сварочного тока
3 Индикатор перегрева
4 Индикатор включения в сеть
5 Клемма отрицательная
6 Клемма положительная
7 Выключатель (сзади)

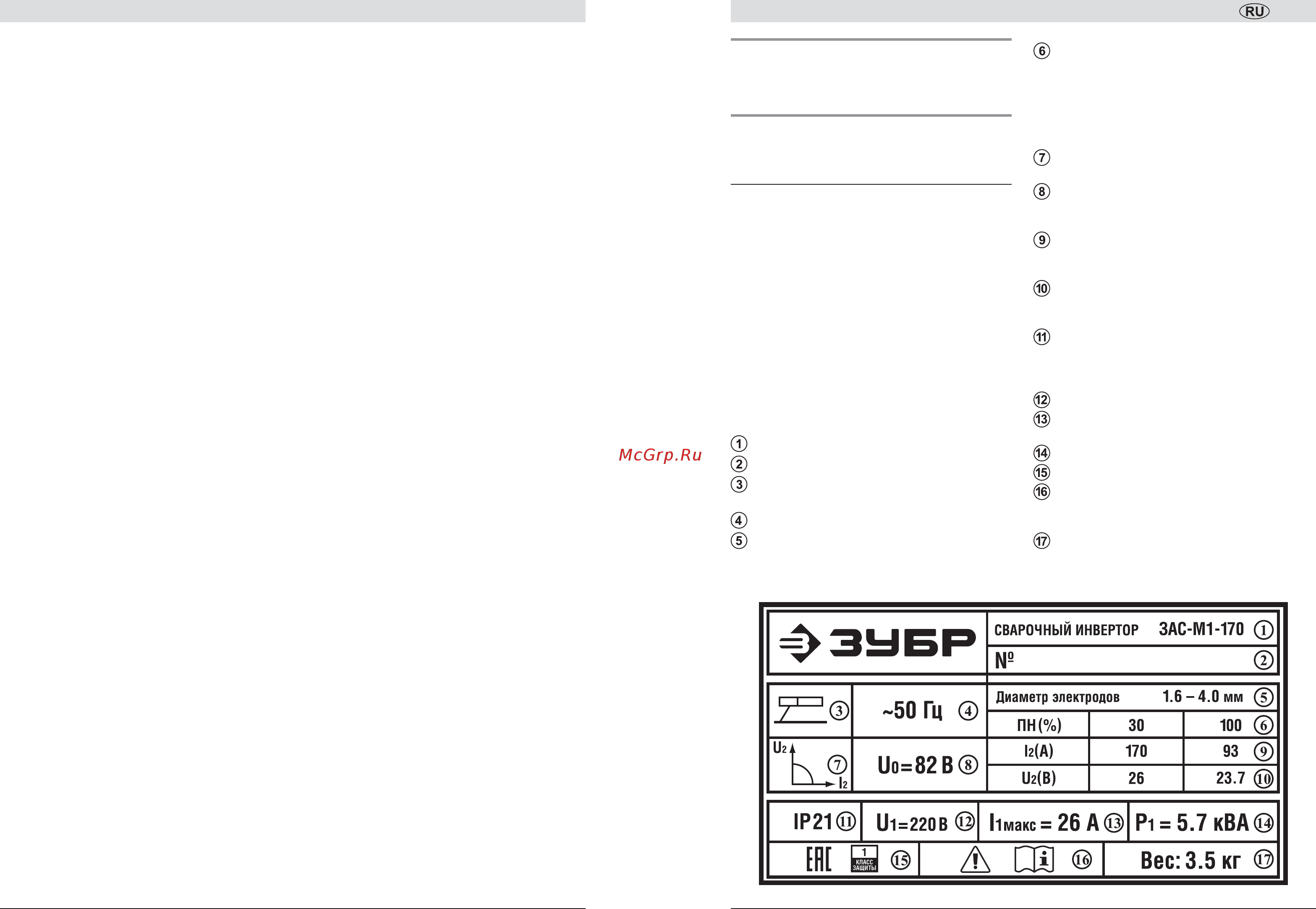

Технические характеристики изделия приведены
в табличке, нанесенной на корпус Вашего аппарата.
Расшифровка содержания граф:
артикул изделия;
серийный номер изделия;
тип сварки (ручная дуговая сварка
электродом с покрытием);
частота питающего напряжения;
Ø – диаметры применяемых электродов;
ПВ – коэффициент времени работы в про-
центах от общего времени цикла «работа-па-
уза» (за общее время принято 10 минут). За-
висит, в основном, от величины рабочего
тока. Например, для тока 140 А (см. графу 9)
рабочее время составляет 70% – т. е. 7 ми-
нут, 3 минуты – пауза;
символ, обозначающий наличие
реактивной составляющей в нагрузке;
U0 – напряжение холостого хода (напряже-
ние на выходе изделия без подключенных
рабочих кабелей);
I
2 - максимальный рабочий ток для соответ-
ствующего (см. графу 6) коэффициента вре-
мени работы;
U
2 – напряжение на выходе изделия (напря-
жение дуги) при соответствующем (см. гра-
фу 9) максимальном токе;
степень защиты корпуса: IP21 – корпус защи-
щен от твердых инородных тел диаметром
12.5 мм (например, пальцы), а также от вер-
тикально падающих капель;
U
1 – величина питающего напряжения;
I1макс - максимальный потребляемый
из сети ток;
P1 - номинальная потребляемая мощность;
обозначение сертификационного органа;
символы, обозначающие необходимость вни-
мательного ознакомления с инструкцией во
избежание повреждений и опасных ситуаций;
вес изделия.
Таблица 1
