Руководство по эксплуатации Страница: 21

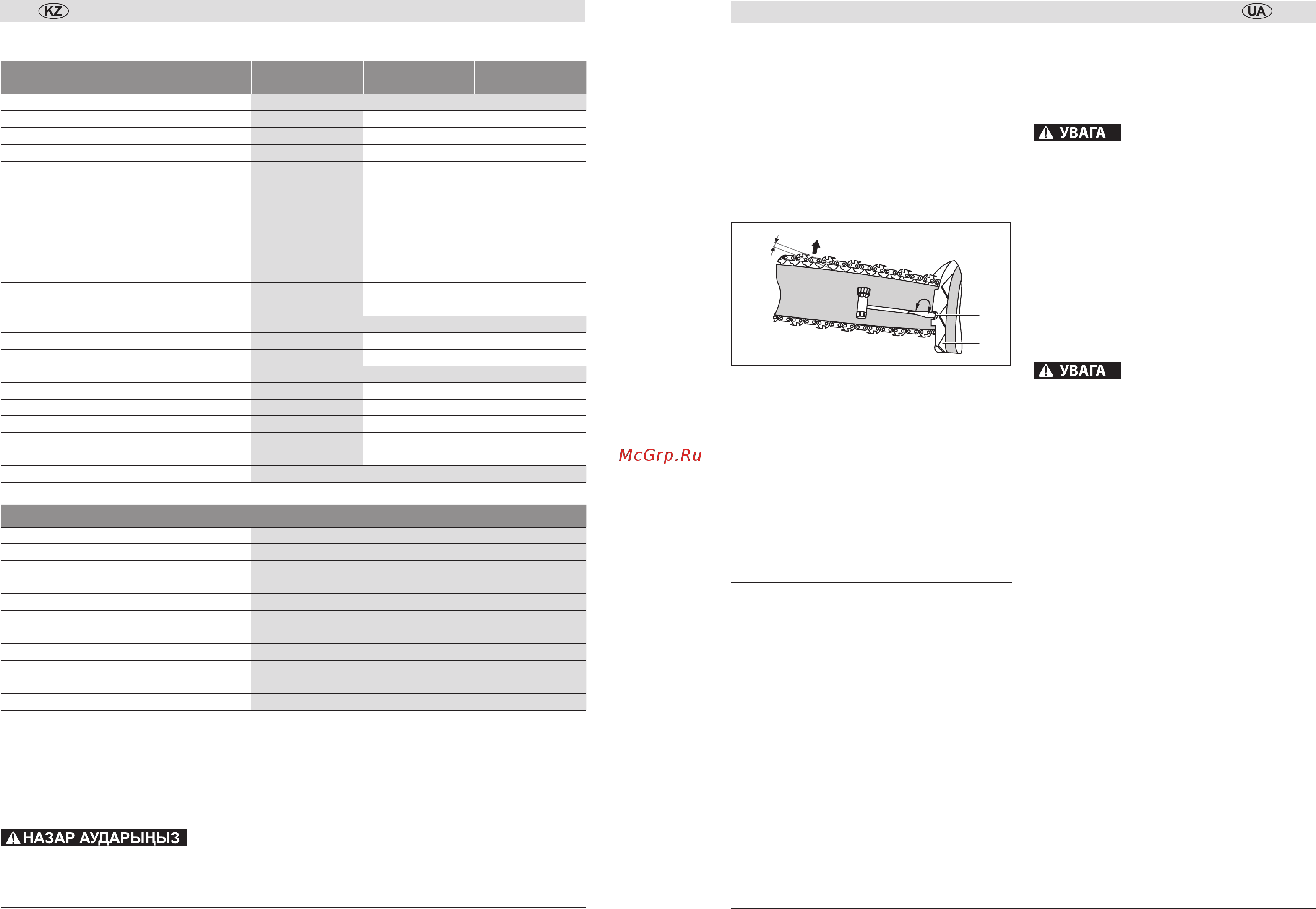

Зубр ПБЦ-М450 40п [21/28] Підготовка до роботи

Пайдалану жөніндегі нұсқау

3 6

www.zubr.ru

Техникалық сипаттамасы

Параметр

ПБЦ-М37 35п ПБЦ-М45 40п ПБЦ-М560 45п

Қозғалтқыш түрі бір цилиндрлі, екі тактты, ауа салқындатқыш

Қозғалтқыш көлемі, см

37 45 54.6

Қозғалтқыштың атаулы қуаты*, кВт / л.с. 1.2 / 1.5 1.6 / 2.2 2.1 / 2.86

Бос жүрістегі айналу жиілігі, мин

-1

3000 3000 3000

Айналудың максималды жиілігі, мин

-1

11500 11500 11500

Ара шынжырының түрі:

` қадам

` саңылау

` түйіндер саны

` ЗУБР артикулі

3/8"

0.050"

70301-35

0.325"

0.058"

70302-40

0.325"

0.058"

70302-45

Шина ұзындығы, мм/дюймы (ЗУБР артикулі) 350 / 14

(70201-35)

400 / 16

(70202-40)

450 / 18

(70202-45)

Шынжыр тежеуішінің іске қосылу уақыты 0.12

Жанармай багінің сыйымдылығы, л 0.31 0.56 0.56

Май багінің сыйымдылығы, л 0.21 0.28 0.28

Праймер (жанармайды тарту) бар

Дыбыс қуатының деңгейі, дБ 114 113 116

Дыбыс қысымының деңгейі (k=3), дБ 98 99 100

Орташа квадратты діріл тездеткіші (k=1.5), м/с

6.1 12.1 11.8

Улы заттың шығуы Евро1 Евро1 Евро1

Салмағы өнімнің / жеткізу, кг 5 / 6 6 / 7 6 / 7

Қызмет көрсету мерзімі, жыл 5

Жиынтықтау

Ара 1 дана

Шынжырлы ара 1 дана

Шынжыр бағыттауышы (шина) 1 дана

Сақтау былғары 1 дана

Құбыр текті кілт/бұрауыш 1 дана

Араластыруға арналған ыдыс

1 дана

Тістері 1 дана

Негізгі 2 дана

Стартердің қосымша орауышы** 1 дана

Қауіпсіздік жөніндегі нұсқаулық 1 нұсқа

Пайдалану жөніндегі нұсқаулық 1 нұсқа

Тасымалдау кезінде құралдың және бұйымдар жиынтығының зақымданбағандығына

көз жеткізіңіз.

* Қозғалтқыш көрсетiлген номинал қуат – SAE J1349 / ISO 1585 стандартқа сәйкес өлшенген (айналым көрсетiлген күйiнделер)

үйреншiктi сериялы қозғалтқыш орта қуат бұл. Сериялы шығарылатын қозғалтқыштарды нақты қуат шама мүмкiн бұдан

ерекшелену. Нақты қозғаушының қуаттылығы, үлгiге орнатылған, жұмыс жылдамдығы, тағы басқа параметрлердiң қоршаған

ортаның шарттарынан мүмкiн бағынышты болу

** ауыстыру үшін қызмет көрсету орталығына хабарласыңыз

Пила ланцюгова бензинова

www.zubr.ru

` встановіть шину вирізом на шпильки 18

і сумістіть отвори 17 з відповідними виступа-

ми натягувача;

` обертанням викруткою гвинта натягувача 20

забезпечте положення штифта натягувача

так, щоб при установці кришки він збігся з від-

повідним отвором шини;

` встановіть назад кришку 20 і наверніть гайки 14;

` обертанням викруткою гвинта натягувача 20

на кришці 19 за годинниковою стрілкою натяг-

ніть пиляльний ланцюг;

` натягніть ланцюг так, щоб при зволіканні по-

середині шини вона відходила приблизно

на 4-5 мм, не виходячи з пазів, і вільно руха-

лася від руки;

Примітка! Зайве ослаблення або збільшення за-

тягування ланцюга збільшує зношування ланцю-

га та направляючої і знижує якість роботи.

` зафіксуйте натяг затягуванням гайок 14.

Перевірте натяг ланцюга ще раз. При необхід-

ності, повторіть дії по натягненню ланцюга.

Підготовка до роботи

Приготуйте робочу суміш:

` приготуйте бензин (не етилований, з октано-

вим числом не менше 92. Наприклад, Аі92)

і масло (строго для двотактних моторів, кла-

су ТА за класифікацією API. Рекомендуємо

використовувати масла ЗУБР ЗМД-2Т-У (син-

тетичне) або ЗМД-2Т-П (напівсинтетичне))

в співвідношенні 50 (бензин): 1 (масло). За-

значена пропорція досягається змішуванням,

наприклад, 1 л бензину з 20 г масла;

Примітка! Вказане співвідношення дійсне для

вищезгаданих масел ЗУБР. При використанні сто-

ронніх масел, будь ласка, керуйтеся рекомендаці-

ями виробника масла

Примітка! Робоча суміш не підлягає довгостро-

ковому (понад 1 місяць) зберіганню. При приго-

туванні робочої суміші враховуйте обсяг майбут-

ньої роботи. При роботі використовуйте тільки

свіжоприготовлену суміш, тому що зберігання

суміші знижує її робочі властивості і може при-

вести до поломки інструменту. Дана несправ-

ність умовами гарантії не підтримується.

` влийте приготовлений бензин, потім масло

в прикладену ємність і ретельно перемішайте.

Експлуатація виробу без масла або з вміс-

том олії більше зазначеного співвідношення,

застосування бензину, який довго збері-

гався або бензину і масла не відповідних

типів може призвести до збою в роботі ви-

робу. Дана несправність умовами гарантії

не підтримується.

Заправте паливний бак виробу приготовленою

сумішшю:

` покладіть виріб на бік так, щоб кришка

бака була зверху,

` плавно відкрутіть кришку бака 7 і влийте

приготовлену суміш у бак.

Запобіжні заходи! Пари бензину вогненебез-

печні і токсичні. Під час заправки робочої су-

міші суворо дотримуйтесь правил безпеки:

` заправку здійснюйте при повністю охоловшо-

му двигуні і виключеному запалюванні;

` не паліть під час заправки;

` видаліть всі джерела відкритого вогню і тепла

із зони заправки;

` не здійснюйте заправку в приміщеннях

і в місцях з недостатньою вентиляцією;

Після заправки щільно загорніть кришку палив-

ного бака і ретельно видаліть залишки пролитої

суміші.

Заправте масляну ємність для ланцюга маслом:

` приготуйте масло (моторне, типу SAE 10W-30

цілий рік, або типу SAE 30W, SAE 40W влітку

і SAE 20W взимку. Масло, що рекомендується

- ЗУБР ЗМД-ПМ);

` відкрутіть кришку масляного бака 3 і заповніть

ємність до верху.

Примітка! Не використовуйте пилку без масла

в системі змащення пиляльного ланцюга – це

може призвести до пошкодження ланцюга та

направляючої. Даний випадок умовами гаран-

тії не підтримується.

Приготуйтеся до роботи:

` одягніть відповідний одяг – довгі брюки і за-

крите взуття. Не працюйте босоніж або у від-

критому взутті;

4–5

мм

Зубр ПБЦ-М450 40п [21/28] Підготовка до роботи
