Зубр ПБЦ-М450 40п [5/28] Инструкции по применению

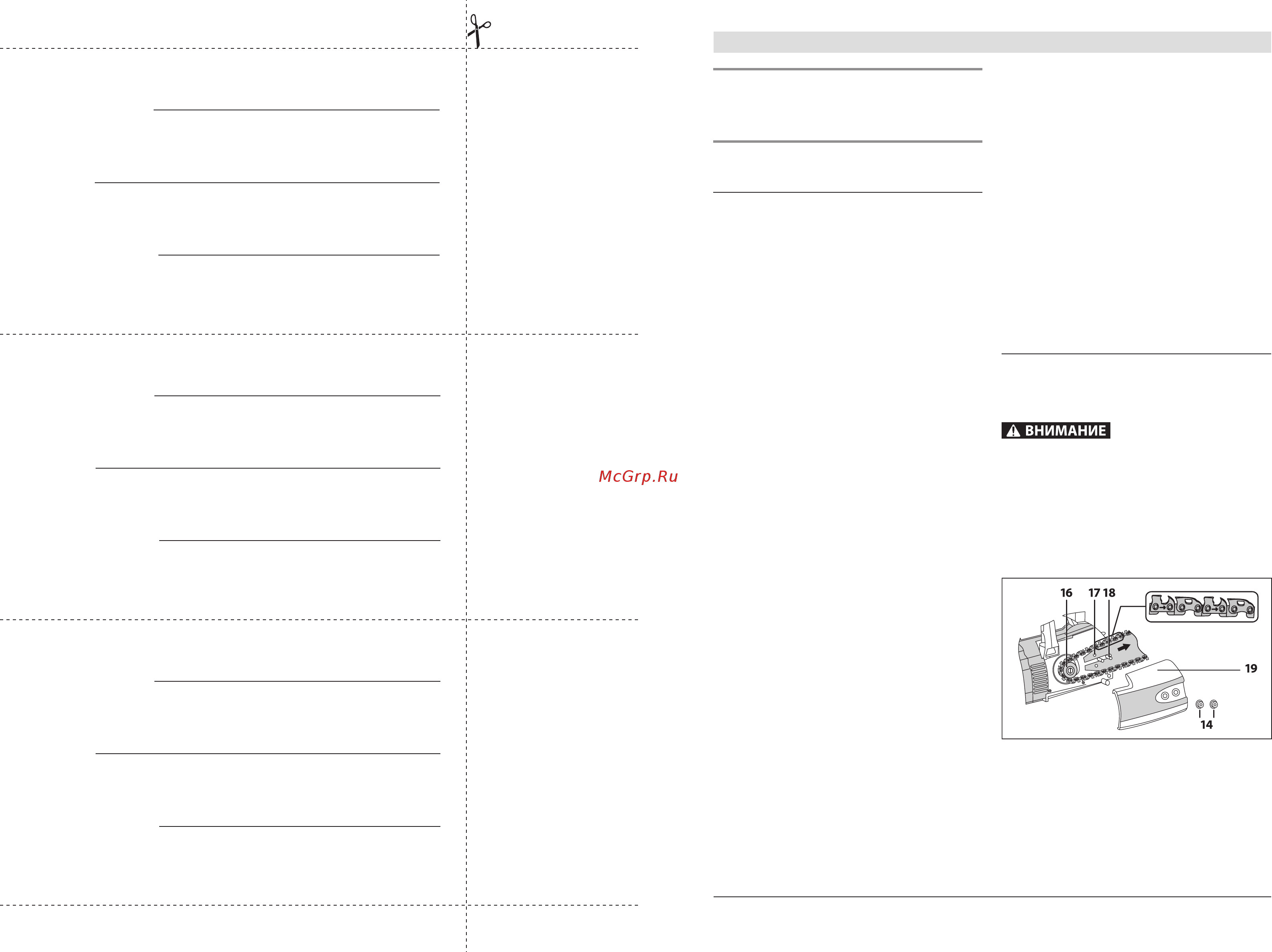

![Зубр ПБЦ-М450 40п [5/28] Инструкции по применению](/views2/1235489/page5/bg5.png)
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Пила цепная бензиновая
|
5
Инструкции
по применению
Устройство
1 Цепь пильная
2 Направляющая цепи (шина)
3 Крышка маслобака смазки цепи
4 Рукоятка тормоза
5 Дополнительная рукоятка
6 Рукоятка стартера
7 Крышка топливного бака
8 Гайка крепления воздушного фильтра
9 Выключатель зажигания
10 Рукоятка управления воздушной заслонкой
11 Клавиша управления подачей топлива
12 Клавиша блокировки
13 Кнопка насоса подкачки топлива
14 Гайки натяжителя цепи
15 Зубчатый упор
16 Ведущая звездочка
17 Отверстия направляющей
18 Шпильки
19 Крышка механизма натяжителя
20 Винт натяжителя
Пила цепная представляет собой изделие для
пиления древесины, состоящее из двигателя
внутреннего сгорания, механизма привода и
блокировки пильной цепи и самой цепи с на-
правляющей (далее – шина).
Двигатель внутреннего сгорания – одноцилин-
дровый, двухтактный, бензиновый, карбюратор-
ный, с объединенной системой питания и смазки.
Коленчатый вал, приводимый во вращение воз-
вратно-поступательным движением поршня,
передает крутящий момент на звездочку при-
вода цепи. Вращение звездочки перемещает
пильную цепь вдоль направляющей.
Между коленчатым валом двигателя и приво-
дной звездочкой установлена центробежная
муфта сцепления: на холостых оборотах заце-
пления не происходит и, соответственно, пиль-
ная цепь не движется. При повышении оборотов
двигателя колодки расходятся и входят в заце-
пление с барабаном муфты – вращение начина-
ет передаваться на привод пильной цепи.
Смазка пильной цепи осуществляется системой
принудительной подачи масла.
Система зажигания состоит из маховика
с индукционным элементом, блока зажигания,
вырабатывающего высоковольтный импульс,
и свечи зажигания.
Для облегчения запуска служит декомпрес-
сионный клапан: при нажатии клапана снижа-
ется степень сжатия в цилиндре и, соответ-
ственно, сопротивление движению поршня.
После запуска клапан возвращается в исход-
ное положение автоматически.
Пила оснащена системой защиты
оператора при работе:
` при отскоке пилы мгновенно срабатывает ос-
новной тормоз цепи. Его также можно исполь-
зовать принудительно в случае необходимо-
сти экстренной остановки цепи;
` при работе двигателя на холостом ходу (при
отпущенной клавише управления подачей то-
плива) пильная цепь также останавливается.
Сборка
Установите пильную цепь в следующем порядке:
` оденьте защитные перчатки;
Пильная цепь остро заточена. Для защиты
рук при установке пильной цепи произво-
дите операции только в перчатках.
` переведите рукоятку 4 на себя в положение II
(разблокировано);
` отверните винт крепления крышки
натяжителя 19;
` отверните две гайки 14 и снимите крышку 19;
` наденьте на шину 2 пильную цепь 1 так, что-
бы режущая кромка была направлена сторо-
ну движения цепи (в соответствии с обозначе-
нием направления движения на самой цепи);
` наденьте свободную часть пильной цепи
на ведущую звездочку 16 так, чтобы отвер-
стия цепи совпали с зубьями звездочки;
` установите шину вырезом на шпильки 18
и совместите отверстия 17 с ответными
выступами натяжителя;
