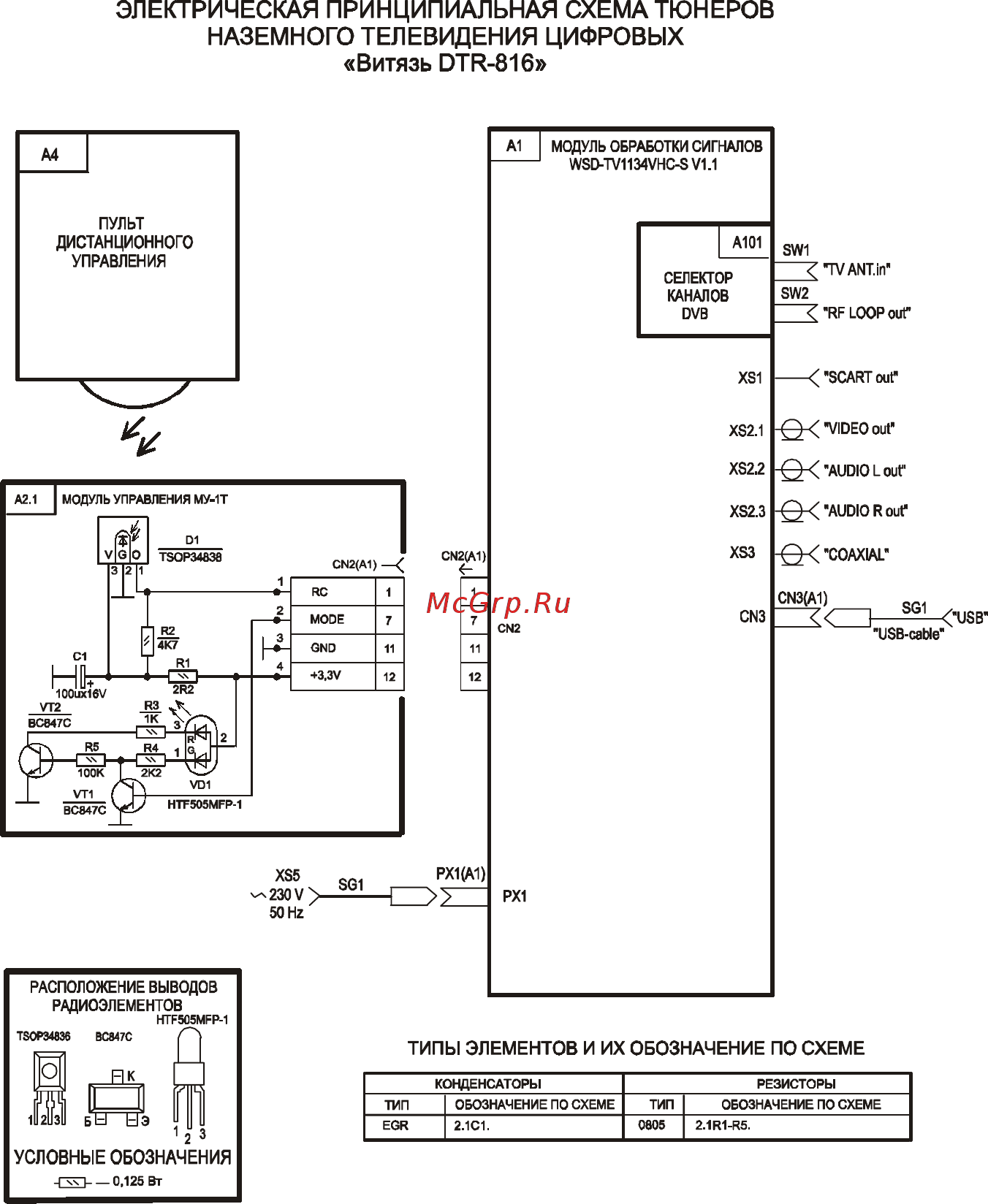

1 ОБЩИЕ УКАЗАНИЯ ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА ТЮНЕРОВ НАЗЕМНОГО ТЕЛЕВИДЕНИЯ ЦИФРОВЫХ Витязь DTR 816 МОДУЛЬ ОБРАБОТКИ СИГНАЛОВ WSD TV1134VHC SV1 1 ПУЛЬТ ДИСТАНЦИОННОГО А101 УПРАВЛЕНИЯ SW1 TVANT In СЕЛЕКТОР SW2 КАНАЛОВ DVB XS1 XS2 1 КТОЕОоиГ XS22 XS2 3 XS3 COAXIAL сиз CN2 11 XS5 230V РХ1 А1 SG1 РХ1 50 Hz РАСПОЛОЖЕНИЕ ВЫВОДОВ РАДИОЭЛЕМЕНТОВ HTF505MFP 1 w ИЗ яЫе Настоящее Руководство по эксплуатации распространяется на тюнер наземного телеви дения цифровой Витязь DTR 816 с антенной телевизионной Витязь АТИГ 5 1 21 69 1 далее тюнер предназначенный для приема и декодирования сигналов открытых каналов наземного цифрового телевизионного вещания стандарта DVB T Перед покупкой тюнера проконсультируйтесь у продавца или провайдера цифрово го телевещания Вашего региона При покупке тюнера требуйте проверки его работоспособности путем демонстрации функционирования тюнера во всех режимах предусмотренных настоящим Руководством Проверьте комплектность тюнера в соответствии с разделом КОМПЛЕКТ ПОСТАВКИ Проверьте соответствие номера тюнера номеру указанному в гарантийном талоне на тюнер Проверьте сохранность пломбы на тюнере со стороны днища Убедитесь что в гарантийном и отрывных талонах отмечены даты изготовления и продажи имеются штамп магазина и разборчивая подпись или штамп продавца так как они являются основанием для бесплатного гарантийного ремонта и технического обслужива ния ВНИМАНИЕ В связи с постоянным совершенствованием выпускаемой продук ции название некоторых функций и режимов меню обозначение разъемов выпол нение отдельных эргономических функций управления Вашим тюнером может иметь незначительные отличия от описанных что не оказывает существенного влияния на его управление и функционирование Перевозку и хранение тюнера осуществляйте в заводской упаковке Упакованный тюнер можно транспортировать всеми видами закрытого транспорта кроме самолетов при температуре не ниже минус 40 C и не выше плюс 50 C при защите его от прямого воздействия атмосферных осадков пыли и от механических повреждений Хранить тюнер можно в закрытом помещении при отсутствии в воздухе кислотных щелочных и других агрессивных примесей при температуре не ниже минус 40 C и не выше плюс 35 C Хранение тюнера без упаковки не допускается После перевозки тюнера в зимних условиях перед включением необходимо выдер жать его при комнатной температуре в упаковке не менее 4 ч Тюнер рассчитан для работы в следующих климатических условиях температура окружающей среды от плюс 10 C до плюс 35 C атмосферное давление от 86 до 106 кПа от 650 до 806 мм рт ст относительная влажность воздуха не более 80 при плюс 25 C ЭЛЕКТРОПИТАНИЕ ТВОРЗвЗв ТИПЫ ЭЛЕМЕНТОВ И ИХ ОБОЗНАЧЕНИЕ ПО СХЕМЕ КОНДЕНСАТОРЫ ТУП ОБОЗНАЧЕНИЕ ПО СХЕМЕ EGR 2 1С1 РЕЗИСТОРЫ ТИП 0806 ОБОЗНАЧЕНИЕ ПО СХШЕ Z1R1 R5 Ваш тюнер работает от сети переменного тока напряжением от 170 до 253 В часто той 50 Гц и не требует применения отдельного стабилизатора напряжения ВНИМАНИЕ НЕ ПОДКЛЮЧАЙТЕ ТЮНЕР К ИСТОЧНИКУ ПОСТОЯННОГО ТОКА РАЗМЕЩЕНИЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ Пл 0 126 Вт Устанавливайте тюнер на прочной плоской устойчивой горизонтальной поверхнос ти избегая мест с повышенной температурой влажностью высокой концентрацией дыма или пара скопления пыли а также мест где он может быть подвергнут вибрации и воздей ствию магнитных полей Качественная работа тюнера гарантируется только при подключении его ктелевизионной антенне входящей в комплект поставки тюнера и обеспечивающей необходимый уровень входного сигнала 20 РЭ083 1
