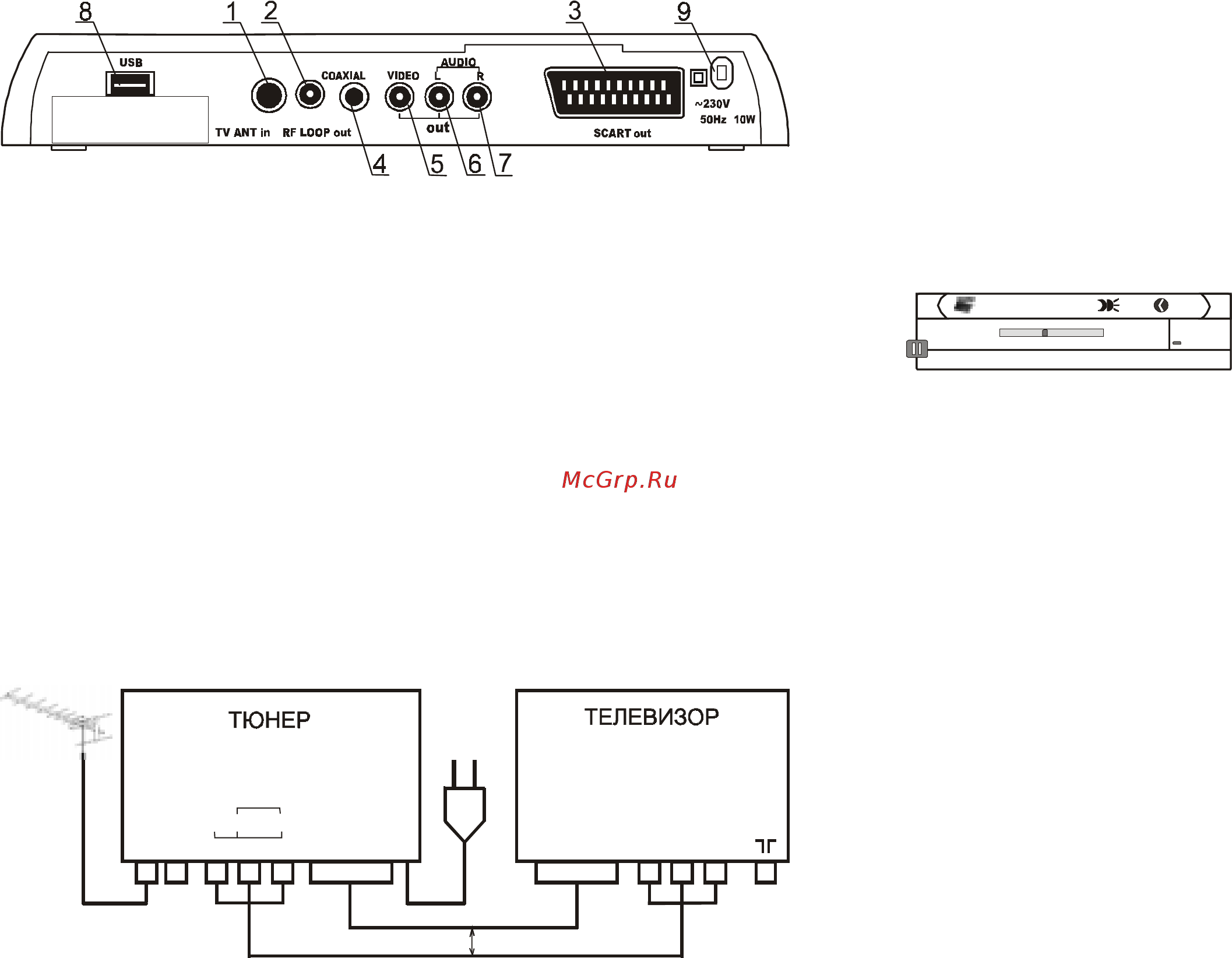

ВИД ТЮНЕРА С ОБРАТНОЙ СТОРОНЫ 1 антенный вход TV ANT in 2 антенный выход RF LOOP out в дежурном режиме не функционирует 3 разъем SCART out для подключения к телевизору 4 коаксиальный цифровой выход звука COAXIAL 5 видео выход VIDEO out для подключения к телевизору 6 аудио выход L out для подключения к телевизору 7 аудио выход R out для подключения к телевизору 8 разъем USB для подключения USB устройства 9 сетевой шнур Рисунок 2 Вид тюнера с обратной стороны ПОДКЛЮЧЕНИЕ ТЮНЕРА Расположите тюнер вблизи сетевой розетки так чтобы штепсельная вилка была в пределах досягаемости ВНИМАНИЕ Перед выполнением любых подключений питание всех устройств должно быть отключено Надежно подключайте соединительные кабели к разъемам Внимательно прочитайте данное Руководство по эксплуатации и руководство по экс плуатации на подключаемое устройство для выяснения возможных способов под ключения Это поможет достичь наилучшего качества звука и изображения и макси мально использовать технические возможности тюнера и подключаемого устройства Подменю DISK INFORMATION содержит информацию о носителе полный объем свободный объем задействованный объем таймшифт объем для записи и файловая сис тема В данном подменю Вы можете отформатировать подключенный USB носитель ВНИМАНИЕ При форматировании все данные с USB устройства будут удалены Нажмите кнопку КРАСНАЯ На экране отобразится меню FORMAT В строке DISK MODE данного меню выберите тип форматирования файловой системы FAT или NTFS Переме стите курсор на надпись ОК и нажмите кнопку ОК Ваш USB носитель будет отформатиро ван Нажав кнопку ЗЕЛЕНАЯ Вы можете включить меню DVR SET в котором в строке DVR TYPE выберите тип записи RECORD TIMESHIFT REC TMS Переместите курсор на надпись ОК и нажмите кнопку ОК В подменю НАСТРОЙКА DVR в строке СДВИГ ВРЕМЕНИ Вы можете включить фун кцию TimeShift отложенная запись В строке ВЫБОР ЗАПИСИ выберите тип записи TS или PS Функция TimeShift дает возможность в любой момент остановить показ эфирной программы нажатием кнопки II На экране отобразится меню отложенного просмотра Следующее нажатие этой кнопки переводит функцию TimeShift в фоновый режим позволяющий просмотреть отло женную часть записи управляя просмотром кнопками ПДУ Для выхода из режима просмотра нажмите кнопку STOP Для снятия отображения меню отло женного просмотра нажмите кнопку EXIT Функция продолжает работать в автоматическом режиме Для отключения функции TimeShift включите меню НАСТРОЙКА DVR и в строке СДВИГ ВРЕМЕНИ переключите в позицию ВЫКЛ Сведения об отложенной записи после выхода из функции TimeShift на USB носителе не сохраняются Функция ПЕРЕХОД используется для быстрого просмотра записей В строке ПЕРЕ ХОД Вы можете выбрать один из интервалов времени Теперь каждый раз при нажатии кнопок ЖЕЛТАЯ или КРАСНАЯ во время просмотра записей Вы будете пере мещаться вперед или назад на тот интервал времени который выбрали в строке ПЕРЕ ХОД Если в подменю НАСТРОЙКА DVR функция СДВИГ ВРЕМЕНИ выключена то нажа тием кнопки ПДУ Вы можете включить паузу в воспроизведение изображения Воспро изведение звука продолжается Нажмите кнопку еще раз Воспроизведение изображе ния продолжится в соответствии с воспроизводимым звуком 11 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Рисунок 3 Схема подключения тюнера к телевизору Подключите тюнер к телевизору соединяя разъемы SCART out тюнера и SCART IN телевизора кабелем приобретенным дополнительно или разъемы VIDEO out AUDIO L out AUDIO R out тюнера и RCA IN телевизора кабелем из комплекта поставки тюнера 4 В течение гарантийного срока техническое обслуживание тюнера выполнит пред приятие сервиса по Вашему вызову бесплатно По окончании гарантийного срока техни ческое обслуживание проводится за Ваш счет Работы выполненные при техническом обслуживании ремонтом не считаются В целях повышения эксплуатационной надежности и обеспечения пожаробезопас ности не реже одного раза в год обязательно вызывайте специалиста предприятия серви са для профилактического осмотра и проведения регламентных работ с отметкой в насто ящем Руководстве по эксплуатации Не реже одного раза в шесть месяцев производите профилактический осмотр ан тенны в соответствии с разделом 7 Руководства по эксплуатации антенны РЭ083 17
