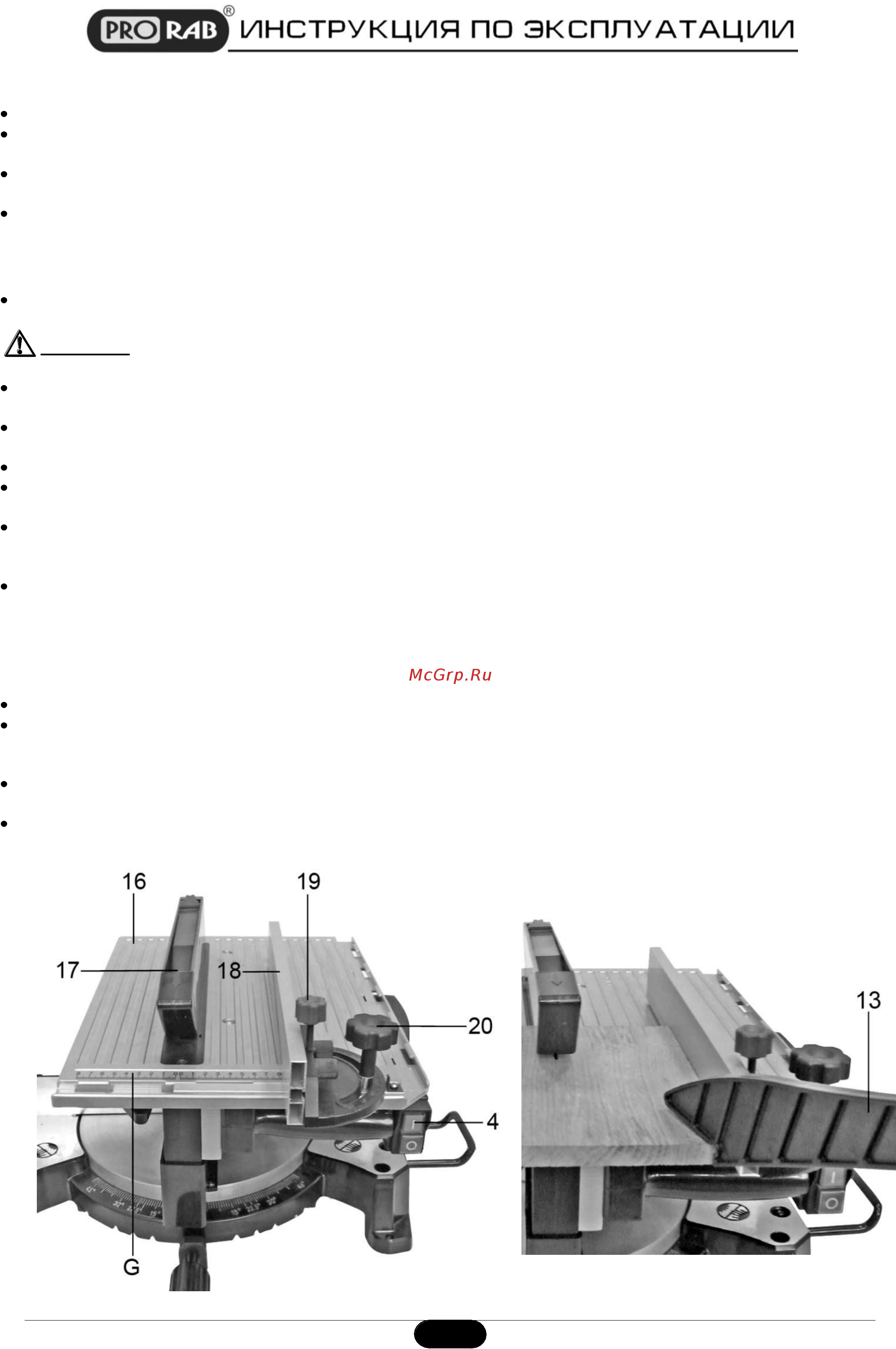

I ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Установка и использование углового упора Угловой упор 18 См Рис 1 9 используется для ограничения и контроля хода подаваемой заготовки Угловой упор 18 закрепляется на верхнем распиловочном столе 16 с помощью винтов фиксаторов 19 и 20 См Рис 9 Путем допуска и регулировки винтов фиксаторов происходит регулировка угла наклона упора для соответствующих видов работ Закрепите упор на поверхности стола в нужном положении 4 7 Подача заготовки во время пиления Перед подачей заготовки убедитесь в отсутствии в ней гвоздей винтов иных металлических крепежей и инородных частей Внимание В случае блокировки пильного диска немедленно отключите пилу Для безопасной подачи заготовки рекомендуется использовать специальный пластиковый толкатель 13 См Рис 10 Подача заготовки руками опасна Не располагайте руки на одной оси с пильным диском Не касайтесь пильного диска во время работы Во время работы соблюдайте требования правил безопасности Не прилагайте излишней силы во время подачи заготовки Не форсируйте рабочий процесс Не перегружайте пилу она работает надежно и безопасно только при соблюдении параметров указанных в ее технических характеристиках Работайте с перерывами чтобы не допустить перегрева инструмента Поддерживайте повторно кратковременный интервал работы т е на каждые 15 20 минут непрерывной работы совершайте паузу около 5 минут для отдыха очистки и охлаждения инструмента Во всех случаях нарушения нормальной работы инструмента например падение оборотов двигателя изменение шума появление постороннего запаха дыма вибрации стука прекратите работу и обратитесь в сервисный центр Подача заготовки для продольного пиления При продольном пилении заготовки установите направляющий упор 18 под прямым углом к пильному диску Для этого отпустив винт 20 См Рис 10 поверните транспортир и совместите метку 90 с указателем угла Проконтролируйте при помощи угольника или угломера выбранное положение Если показания указателя не соответствуют реальному углу выставленному по угольнику отрегулируйте положение указателя Для этого немного открутив винт крепления переместите указатель на истинное значение по шкале и удерживая указатель в новом положении затяните винт Подайте заготовку к пильному диску перемещая направляющий упор 18 с транспортиром по пазу распиловочного стола 16 См Рис 9 10
