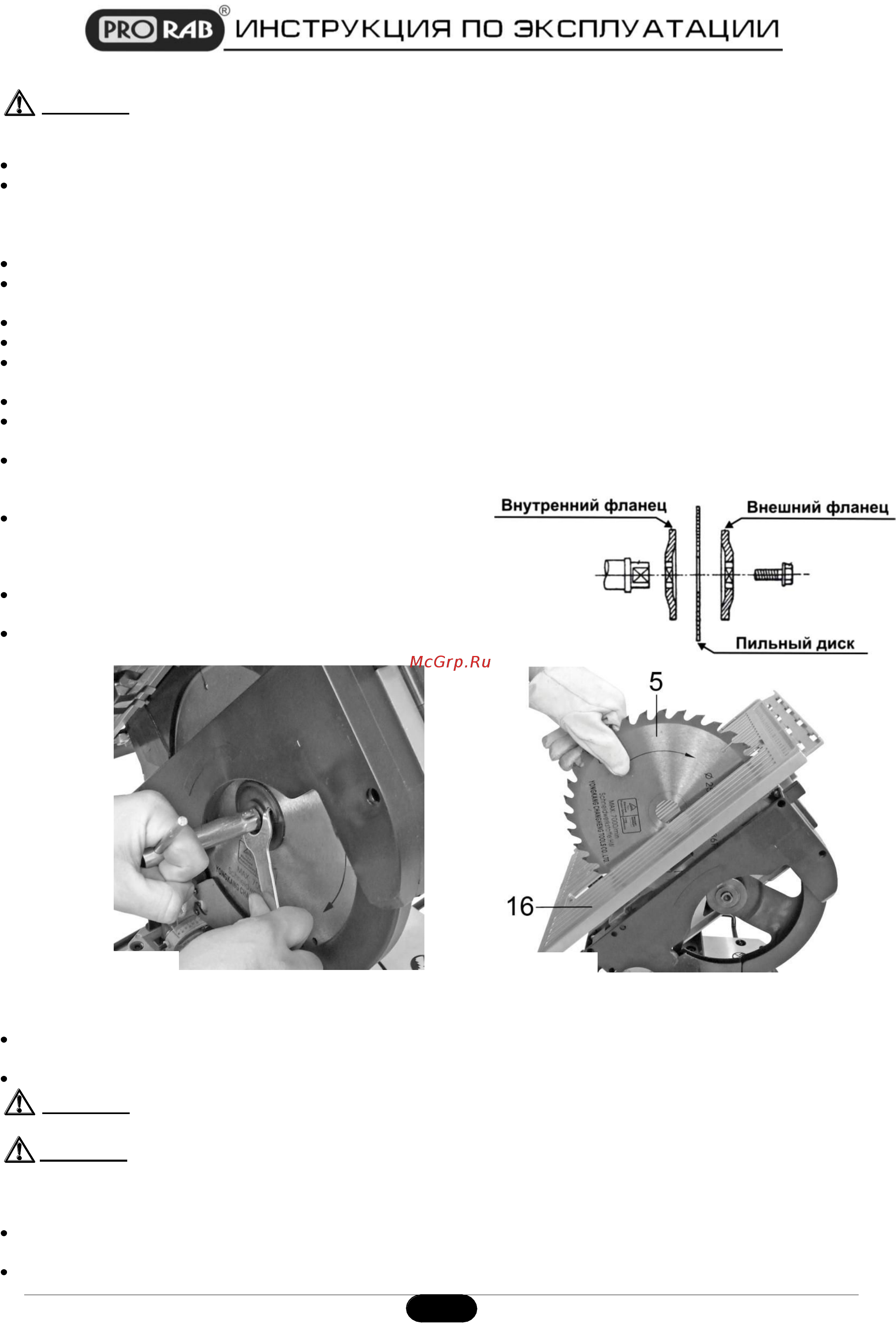

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 5 1 Замена пильного диска Внимание Перед снятием или установкой пильного диска прежде всего убедитесь в том что пила выключена и вилка пилы отсоединена от питающей розетки Пила оснащена пильным диском 0 250x30x2 7 мм Перед установкой пильного диска внимательно осмотрите напайки на них не должно быть трещин сколов Установка и снятие пильного диска Для установки пильного диска Вам понадобится гаечный и фланцевые ключи а также защитные перчатки Переведите пилу в верхнее положение чтобы открыть полный доступ к пильному диску Выкрутите два установочные винты на пластине и снимите защитный кожух Зафиксируйте наружную фланцевую шайбу специальным вилочным фланцевым ключем Используя входящий в комплект комбинированный ключ отверните болт крепления пильного диска поворачивая по часовой стрелке при этом пильный диск не должен вращаться См Рис 14 Снимите внешний фланец и пильный диск См Рис 15 Помните что твердосплавные напайки на зубьях пильного диска весьма хрупкие Крайне внимательно обращайтесь с пильным диском избегая его падений и ударов по напайкам Перед установкой пильного диска внимательно осмотрите каждую напайку На них не должно быть трещин и сколов После установки пильного диска при первом включении и при последующей работе не находитесь в плоскости вращения пильного диска Установите пильный диск на шпиндель так чтобы зубья пильного диска были направлены вниз передней части пилы Соблюдайте направление вращения пильного диска и электродвигателя пилы Затяните болт крепления пильного диска вращая его против часовой стрелки Установите и закрепите защитный кожух 5 2 Регулировка пилы Первоначально пила точно отрегулирована на заводе изготовителе но при транспортировке регулировочные винты могут ослабнуть и точность установки может нарушиться Так и же и во время эксплуатации периодически контролируйте точности установки пилы Внимание Перед регулированием узлов и механизмов пилы извлеките вилку сетевого шнура из штепсельной розетки Внимание Регулировку угла наклона производите при полностью поднятой вверх пиле Регулировка угла 90 Для регулирования положения 90 ослабьте винт фиксации наклона пилы 26 См Рис 5 приведите пилу в крайнее правое положение Ослабьте стопорную гайку В регулировочного болта С См Рис 16
