4. ВВОД В ЭКСПЛУАТАЦИЮ

4.1. Распаковка

Откройте коробку. Извлеките все комплектующие детали и узлы

Проверьте комплектность и целостность инструмента.

Освободите узлы и детали от консервационной смазки

4.2. Сборка

Внимание! Все работы по сборке и регулировке триммера выполнять только при выключенном

двигателе!

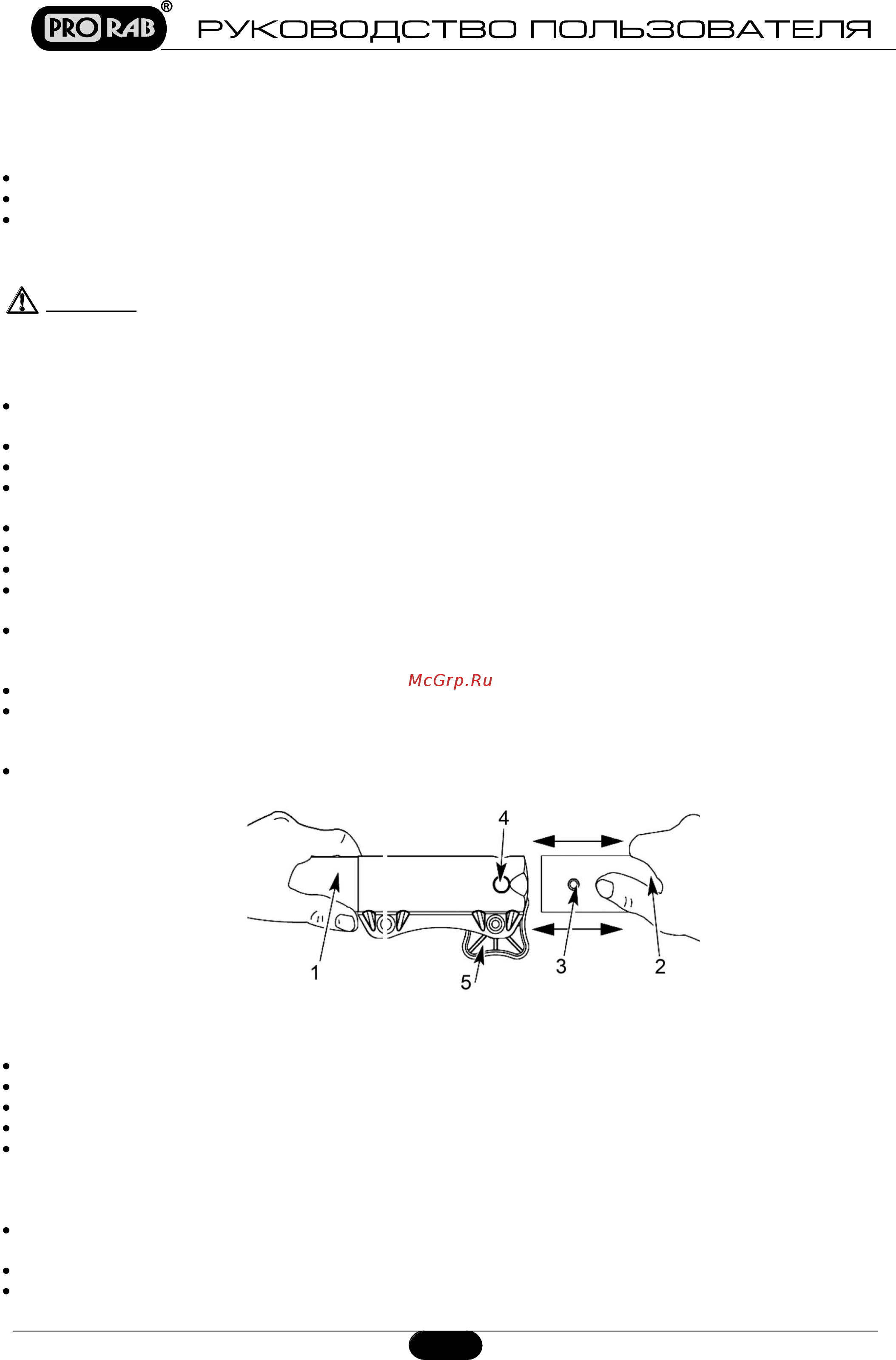

Порядок соединения / разъединения верхней и нижней штанги

Внешний вид триммера, дизайн крепящих устройств, может отличаться от приведенного на рисунках 1 и 2.

Принцип работы, и сборки узлов - не меняется.

Штанга триммера 8105S состоит из двух сегментов – верхней и нижней трубки.

Соединение нижней и верхней штанги происходит при помощи соединительной муфты (8)(См. Рис.1).

Использование соединительной муфты обеспечивает возможность быстрой установки и снятия нижней штанги,

без применения специального инструмента.

Ослабьте зажимную рукоятку (5)(См. Рис. 2) соединительной муфты, открутив ее против часовой стрелки.

Совместите верхнюю (3;1) и нижнюю (1;2)(См. Рис.1; 2) штанги.

Соедините верхнюю и нижнюю штанги.

Во время соединения частей штанг, обязательно удостоверьтесь в совпадении соединения гибкого вала,

внутри трубки.

При этом фиксирующая кнопка (3) должна зафиксироваться (защелкнуться) в отверстии (4)(См. Рис.2)

соединительной муфты. Если фиксирующая кнопка не зафиксировалась в отверстии соединительной муфты,

то следует немного провернуть нижнюю штангу относительно верхней до момента фиксации.

Затяните зажимную рукоятку (5)(См. Рис.2) соединительной муфты, закрутив ее по часовой стрелке.

В процессе работы с триммером периодически проверяйте степень затяжки зажимной рукоятки

соединительной

муфты. При необходимости подтягивайте ее.

Для разъединения штанг необходимо ослабить барашковую гайку, утопить пальцем шарик фиксатора и

выдвинуть нижнюю штангу.

Установка дополнительной ручки на штангу

Для удобного управления триммером, обязательно используйте ручку D-образной формы (2)(См. Рис.1).

Ручка D-образной формы (2)(См. Рис.1) крепится на штангу триммера на удобной для Вас высоте.

Открутите гайку-барашек и выньте фиксирующий винт из рукоятки.

Установите рукоятку на штангу. Она плотно обжимает штангу и имеет паз, для фиксации на штанге.

Плотно закрепите фиксирующий винт и гайку-барашек.

Установка защитного кожуха

Для безопасной работы необходимо использовать защитный кожух (9)(См. Рис. 1) триммерной катушки!

Эксплуатация триммера без защитного кожуха категорически запрещено!

Кожух имеет паз округлой формы, для обхвата редуктора.

Наденьте защитный на корпус редуктора внизу штанги, зафиксируйте его положение винтами.

Рис. 2
