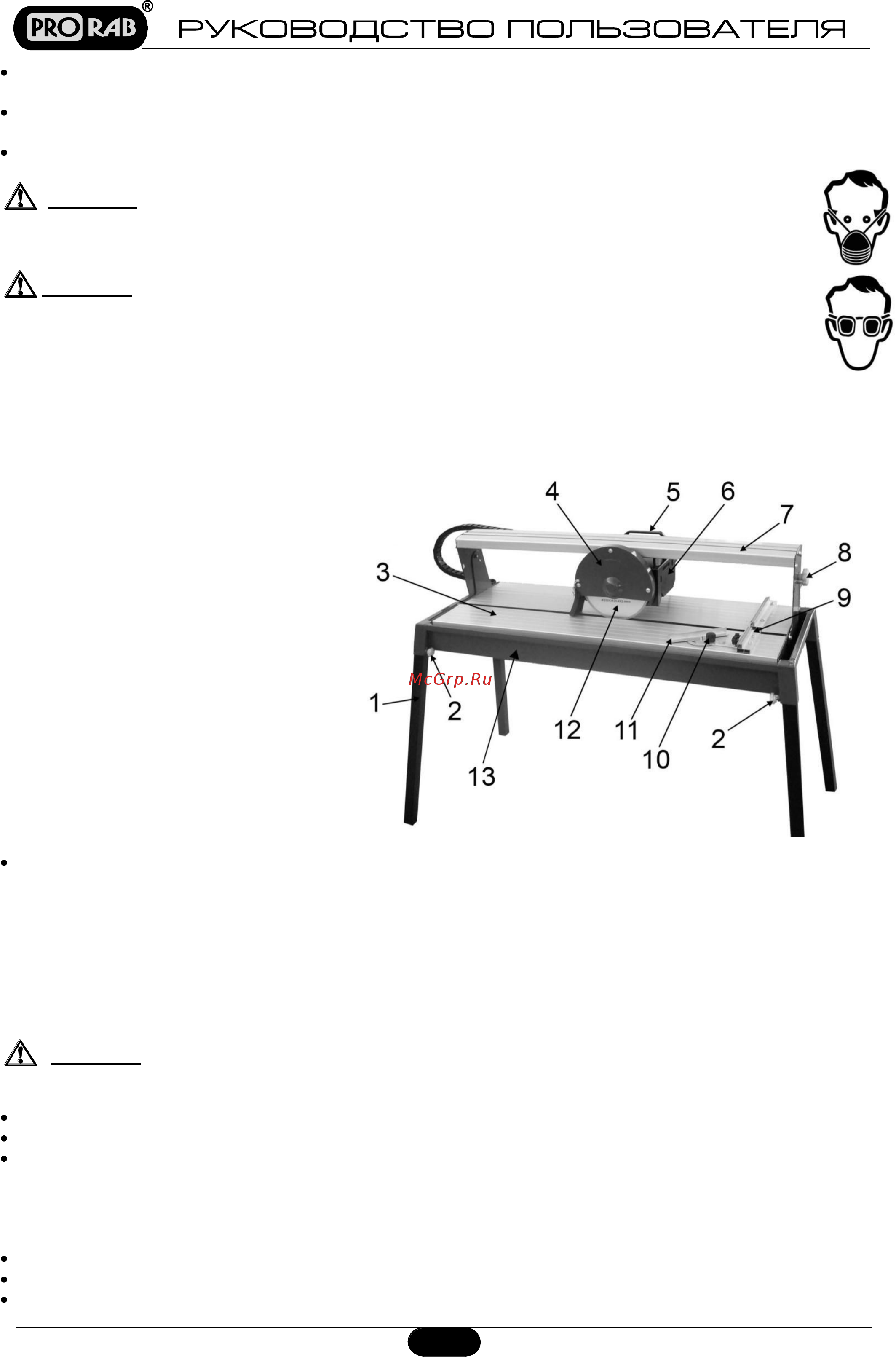

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Перед обслуживанием или настройкой плиткореза всегда извлекайте вилку сетевого шнура плиткореза из розетки электропитания дожидайтесь полной остановки отрезного диска При резании плитки необходимо помнить о максимальных возможностях мощности данного плиткореза см табл тех характеристик Работайте с перерывами На каждые 15 20 минут работы совершайте перерыв 3 5 минут для охлаждения электродвигателя инструмента А Внимание Пыль образующаяся при пилении керамической плитки может быть опасной для здоровья Всегда работайте в хорошо вентилируемом помещении с использованием соответствующих средств защиты от пыли респираторы маски Внимание Пыль и стружка образующаяся при пилении может причинить травму Используйте соответствующие средства защиты глаз и лица защитные очки маски применяйте защитные перчатки для рук 3 УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ 1 Ножка опорная 2 Винт фиксатор ножки 3 Рабочий стол 4 Защитный кожух отрезного диска 5 Рукоятка 6 Электродвигатель 7 Направляющий мост 8 Винт фиксатор угла наклона 9 Упор направляющий 10 Винт фиксатор 11 Рейка угла скоса 12 Отрезной диск 13 Основание поддон для воды Внимание Внешний вид инструмента может незначительно отличаться от приведенного на рисунке 1 Это вызвано дальнейшим техническим усовершенствованием модели Изготовитель оставляет за собой право вносить изменения в конструкцию и комплектацию инструмента без предварительного уведомления пользователя с целью повышения его потребительских качеств 4 ЭКСПЛУАТАЦИЯ 4 1 Сборка ж Внимание Все операции по сборке и регулировке плиткореза производить только на отключенном от сети питания инструменте Откройте коробку Извлеките все комплектующие детали и узлы Проверьте комплектность и целостность инструмента Плиткорез установить на ровной горизонтальной поверхности с учётом веса плиткореза и обрабатываемой заготовки Установка опорных ножек Переверните раму поддона 13 См Рис 1 вверх дном Положите ее на ровную поверхность Установите четыре опорные ножки 1 См Рис 1 в посадочные места по углам поддона Зафиксируйте их положение винтами 2 См Рис 1
