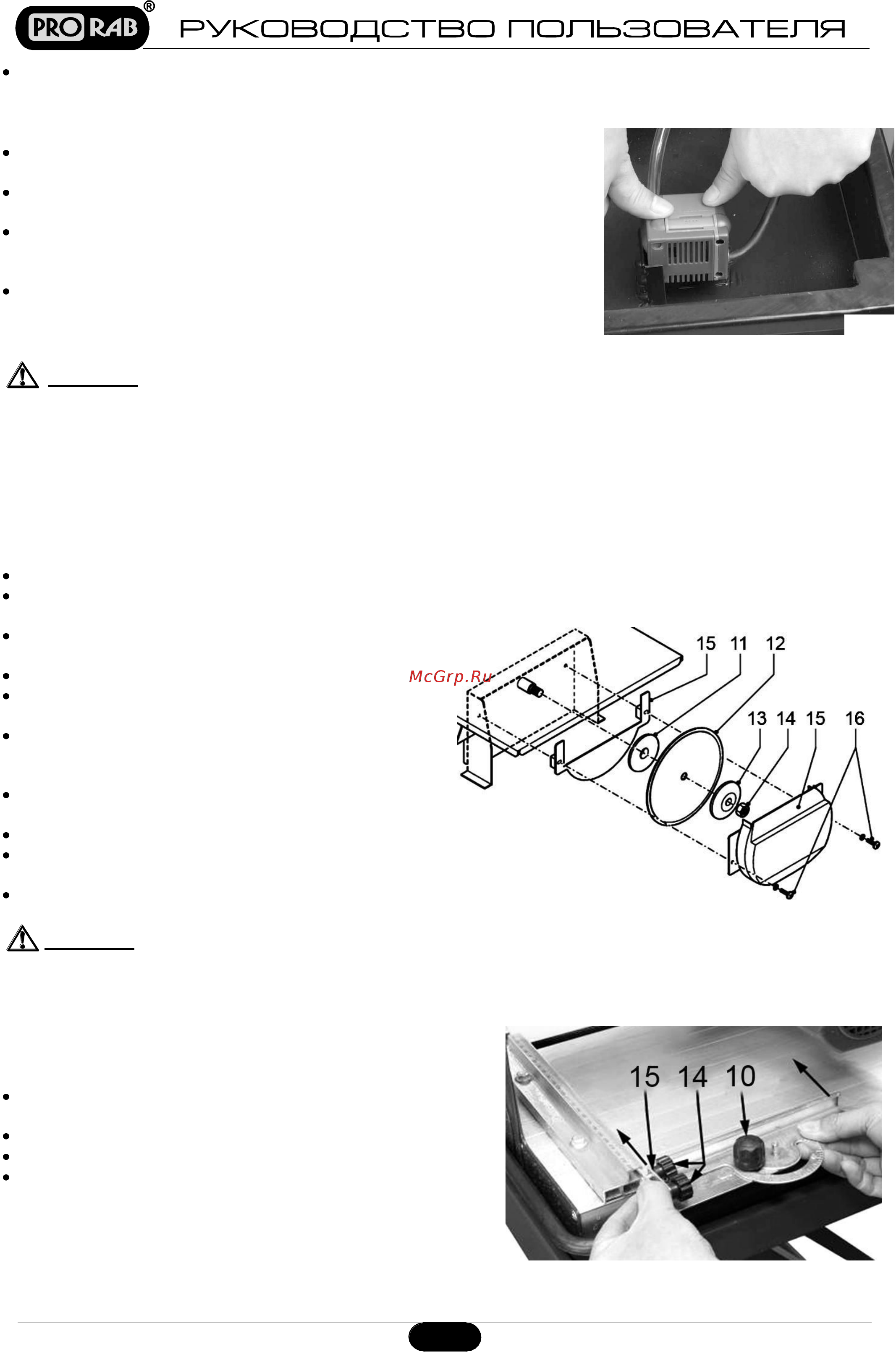

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Переверните готовое основание с ножками установите ее на ровную и устойчивую поверхность Установка насоса См Рис 2 Установите поддон для воды в основание 13 См Рис 1 Зафиксируйте его положение винтами Насос для подачи воды устанавливается в посадочное место внутри поддона Установите насос в емкость для воды Слегка нажмите на корпус насоса до щелчка Щелчок указывает на фиксацию насоса См Рис 2 Подключите шланг подачи воды от насоса к диску Проверьте его соединение с насосом и выходным соплом у отрезного диска Установка и замена отрезного диска См Рис З А Внимание Перед установкой и заменой диска отключайте плиткорез от сети питания Не используйте отрезные диски характеристики которых не соответствуют требуемым параметрам плиткореза Используйте только новые острые и неповрежденные отрезные диски Треснувшие или погнутые диски подлежат немедленной замене Отрезной диск должен соответствовать техническим характеристикам плиткореза мин частота вращения диаметр наружный и посадочный и т п Применение дисков нестандартных размеров и параметров категорически запрещено Демонтируйте защитный кожух 15 открутив крепящие винты 16 См Рис З Удерживая гаечным ключом шпиндель вторым гаечным ключом открутите гайку 14 снимите внешний фланец 13 Демонтируйте старый отрезной диск 12 и внутренний фланец 11 Очистите шпиндель и фланцы от пыли Установите на шпиндель внутренний фланец 11 и новый отрезной диск 12 При установке диска убедитесь что направление вращения на диске соответствует стрелке на корпусе плиткореза Убедитесь что посадочное отверстие диска соответствует диаметру шпинделя Установите обратно внешний фланец 13 Установите на место гайку 14 и крепко затяните ее Установите защитный кожух 15 Крепко затяните винты 16 А Внимание Использование плиткореза без защитного кожуха категорически запрещено Установка и регулировка направляющих упоров См Рис 4 Плиткорез имеет два специальных упора для контроля угла ре за С помощью фиксаторов 14 отрегулируйте и закрепите положение направляющего упора в блоке 15 См Рис 4 Установите рейку угла скоса угломер на рабочий стол Установите требуемое расстояние и угол Закрепите рейку фиксатором 10 См Рис 4 Рис 4
