3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

Внимание! Внешний вид инструмента может незначительно отличаться от приведенного на рисунке. Это

вызвано дальнейшим техническим усовершенствованием модели. Изготовитель оставляет за собой право

вносить изменения в конструкцию инструмента без предварительного уведомления пользователя, с целью

повышения его потребительских качеств.

* Примечание: в зависимости от модели, шлифовальная машина может иметь регулятор частоты вращения

(см. тех. характеристики).

4. ЭКСПЛУАТАЦИЯ

Откройте коробку. Извлеките все комплектующие детали и узлы.

Проверьте комплектность и целостность инструмента.

Освободите узлы и детали от консервационной смазки

4.1. Установка и замена абразивного диска

Внимание!

Все работы по установке и замене режущих приспособлений производится только на

выключенном и отключенном от сети питания инструменте!

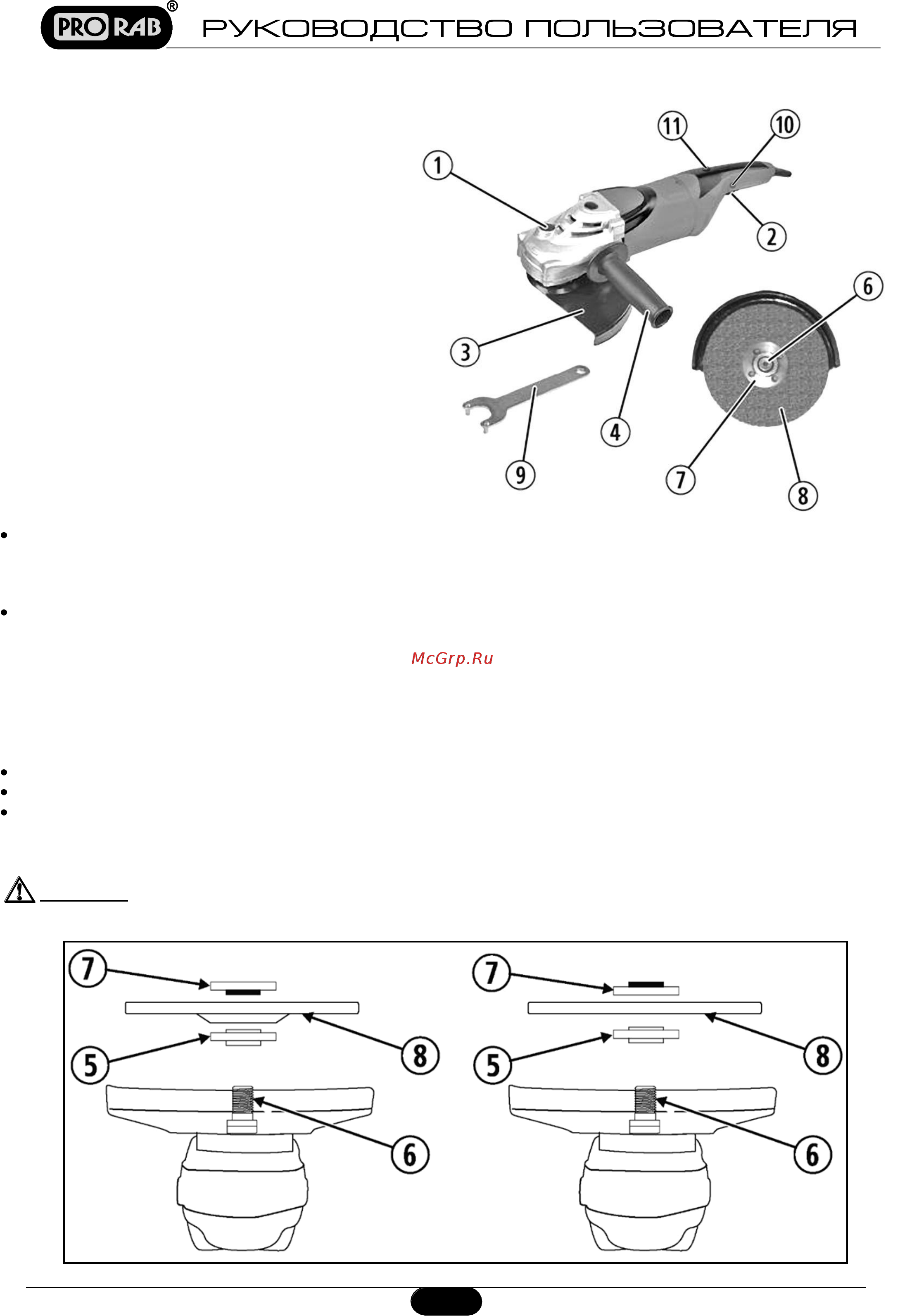

1. Фиксатор шпинделя

2. Клавиша пускового выключателя

3. Кожух защитный

4. Рукоятка боковая

5. Фланец внутренний

6. Шпиндель

7. Фланец наружный

8. Круг (диск) абразивный

9. Ключ фланцевый

10. Кнопка-блокиратор пуска

11. Регулятор частоты вращения*

Рис. 1

Рис. 2

Рис. 3
