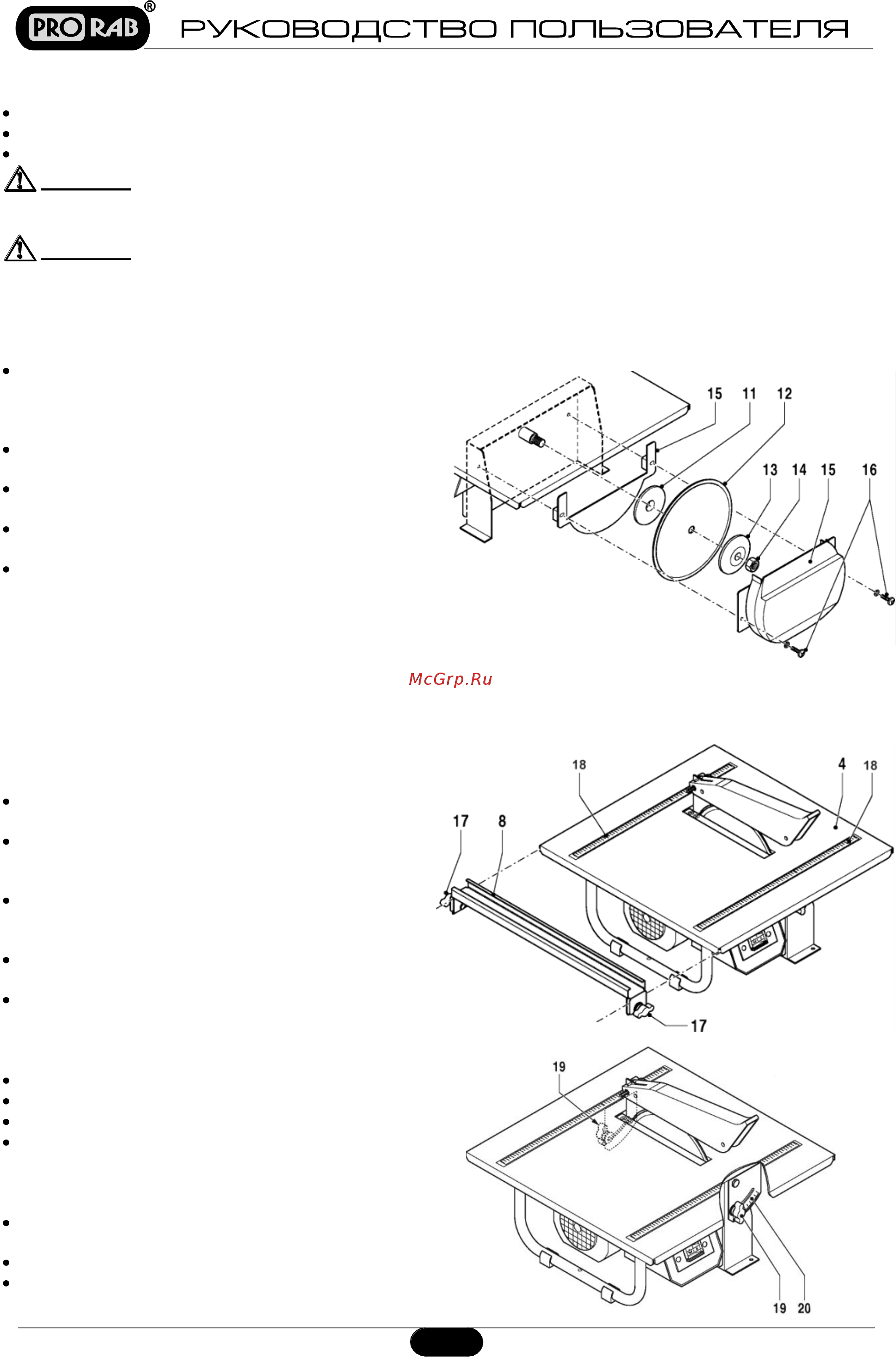

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Установка защитного кожуха С помощью винтов прикрепите расклинивающий нож 6 См Рис 2 к столу 4 На расклинивателе 6 установить и зафиксировать винтом крепления верхний защитный кожух 5 Затяните фиксатор рукоятки 10 См Рис 2 Внимание Использование плиткореза без защитного кожуха категорически запрещено Установка и замена отрезного диска Д Внимание Перед установкой и заменой диска отключайте станок от сети Не используйте диски толщина которых превышает толщину расклинивающего ножа Используйте только новые острые и неповрежденные диски Треснувшие или погнутые диски подлежат немедленной замене Установите обратно внутреннюю кромку 11 См Рис З диск 12 и внешнюю кромку 13 При установке диска убедитесь что направление вращения соответствует стрелке на ограждении Установите на место гайку 14 См Рис З и крепко затяните ее Установите крышку корпуса 15 См Рис З Крепко затяните винты 16 Для снятия диска действуйте в обратном порядке Убедитесь что посадочное отверстие диска соответствует диаметру шпинделя Не рекомендуется применять переходник для установки диска с посадочным отверстием большего диаметра Используйте диски подходящего диаметра Установка и регулировка параллельного направляющего устройства Параллельное направляющее устройство может устанавливаться справа или слева от диска 4 18 Ослабьте винты фиксаторы 17 См Рис 4 на несколько оборотов Задвиньте параллельное направляющее устройство 8 См Рис 4 в стол 4 как показано на рисунке Установите параллельное направляющее устройство 8 на необходимом расстоянии от кромки Установка контролируется по показаниям шкалы 18 Затяните ручки фиксации Рис 4 Регулировка угла фаски Угол фаски можно изменять в интервале от 0 до 45 Ослабьте ручки фиксации 19 См Рис 5 Установите нужный угол фаски по шкале 20 Затяните ручки фиксации Охлаждение диска Залейте воду в поддон 3 См Рис 1 до максимального уровня указанного на поддоне Поддерживайте уровень воды в процессе работы Не допускайте понижение уровня ниже отметки минимум на поддоне 19 20 Рис 5
