Сварог TIG 180 A (R18) [10/20] Эксплуатация

серия TIG

Для ММА-сварки:

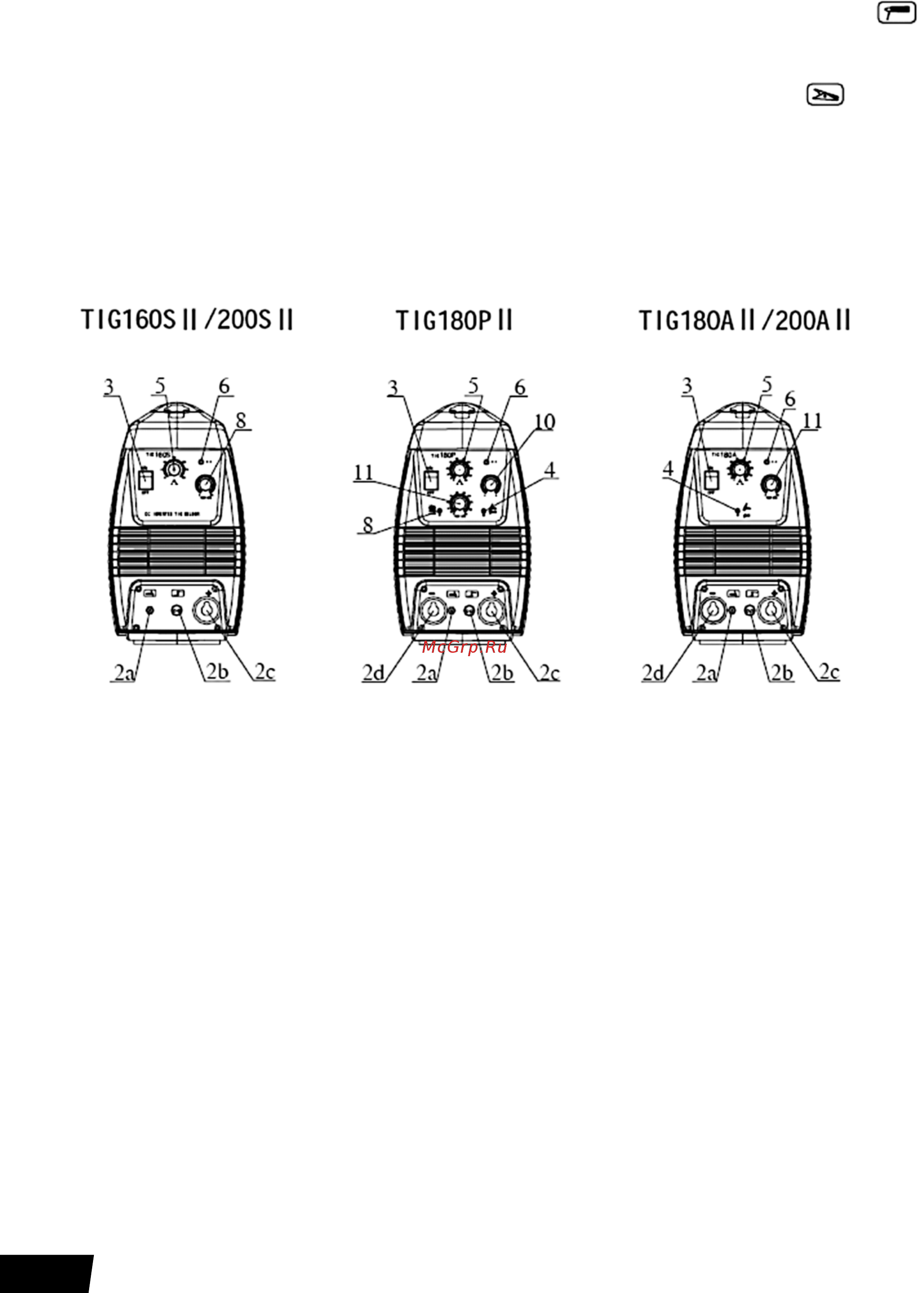

2с. Подсоедините вилку кабеля электрододержателя в разъем, обозначенный знаком

и за-

крепите с помощью гаечного ключа. В случаях неправильной эксплуатации возможны повреждения

вилки и разъема в случае их чрезмерного нагрева. Вилка и гнездо должны быть надежно соединены.

2d. Подсоедините силовую вилку обратного кабеля в разъем, обозначенный

, и закрепите

с помощью шестигранного гаечного ключа.

Обратите внимание на полярность подключения в режиме MMA-сварки. Возможны два варианта

подключения сварочных кабелей. В режиме «обратной полярности» электрододержатель под-

ключается к гнезду «+», а кабель от свариваемого изделия на гнездо «–». В режиме «прямой по-

лярности» электрододержатель подключается к гнезду «–», а изделие соответственно к гнезду

«+». Обычно используются режим MMA обратной полярности. При выборе полярности руковод-

ствуйтесь указаниями «изготовителя» на упаковке используемых электродов.

7. Эксплуатация

3. Выключатель сети.

Если выключатель находится в положении «Вкл.», работает встроенный вентилятор, а ампер-

метр показывает значение силы тока.

4. Переключатель режимов.

С помощью переключателя режимов можно установить требуемый режим сварки (TIG или MMA).

4а. Режим TIG-сварки:

- Выберите режим TIG.

Откройте вентиль на газовом баллоне. Для подачи газа нажмите кнопку на горелке и установи-

те расход защитного газа с помощью редуктора.

- Установите значение рабочего тока в соответствии с толщиной заготовки.

Поднесите горелку к заготовке так, чтобы вольфрамовый электрод не касался заготовки, а на-

ходился на расстоянии 2-4 мм от нее. Нажмите кнопку на горелке, осциллятор обеспечит поджиг

дуги. При наличии дуги приступайте к процессу сварки.

4b. Режим MMA-сварки (для аппаратов TIG 180 A (R18), TIG 185 A (R108), TIG 185 P (R101),

TIG 180 P (R19)/200 P(R21), TIG 250 (R111)/TIG 250 (R22).

- Выберите режим MMA.
