6. Установка

Обратите внимание на то, что удлинение сетевых кабелей или кабелей горелки отразится на

процессе сварки, так как сопротивление кабеля, определяемое его длиной, будет снижать напря-

жение. Рекомендуется использовать горелку и сварочные кабели, входящие в комплект поставки.

Общие положения

Подсоединение к сети.

1.1. В комплект аппарата входит сетевой кабель. Подсоедините сетевой кабель к источнику

питания с требуемыми параметрами электросети.

Обратите внимание! Параметры электросети для аппаратов TIG180 A (R18), TIG 180 II (R52),

TIG 180 P (R19), TIG180 P II(R53), TIG 185 A (R108), TIG 185 P (R101),

TIG 200 S (R20), TIG 200 P (R21),

TIG 250 (R111), TIG 300 S (R11101) напряжение 220 В, одна фаза.

Параметры электросети для аппаратов TIG 250 (R22) и TIG 300 S (R23) – напряжение 380 В, три фазы.

1.2. Сетевой кабель должен быть прочно соединен с источником питания или кабельным

разъемом во избежание окисления. Проверьте вольтметром, соответствует ли сетевое напряже-

ние в режиме сварки указанному в разделе «Основные характеристики».

2. Подсоединение выходных кабелей.

2.1. Сварочные аппараты для аргонно-дуговой (TIG) сварки TIG 200 S (R20), TIG 300 S

(R23), TIG 300 S (R11101).

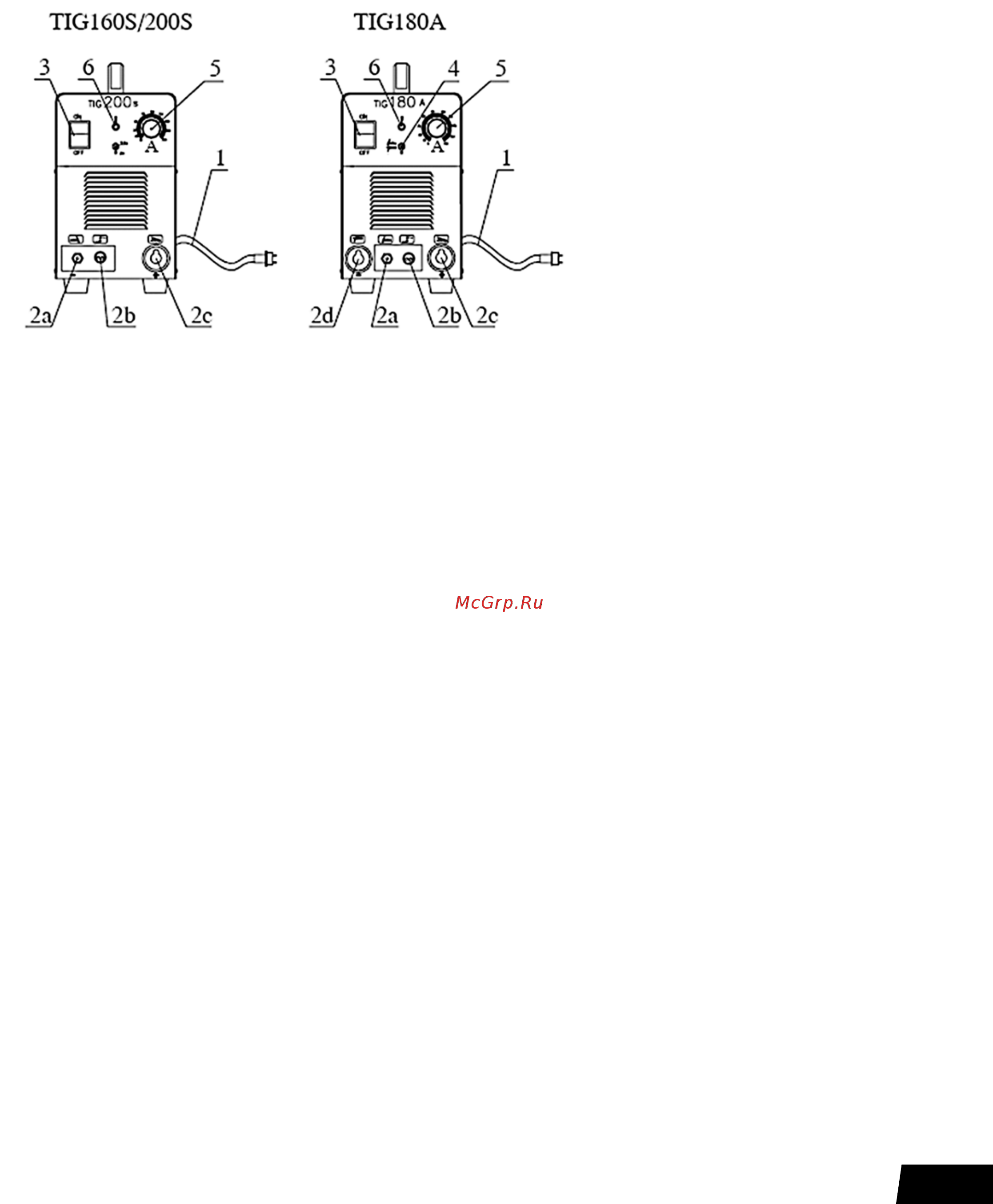

2а. Вставьте вилку горелки в соответствующий разъем и зафиксируйте ее с помощью отвертки

согласно чертежу.

2b. Вставьте в разъем кабель управления горелки в розетку на передней панели и зафиксируй-

те ее с помощью отвертки.

2c. Вставьте силовую вставку обратного кабеля в гнездо, помеченное знаком «+» на передней

панели, закрутите ее по часовой стрелке. Поместите заземляющий зажим на заготовку.

Снабжение газом: подсоедините газовый шланг к медному штуцеру. Система газоснабжения, со-

стоящая из газового баллона, редуктора и газового шланга должна иметь плотные соединения, чтобы

обеспечить надежную подачу газа, что является чрезвычайно важным для осуществления TIG-сварки.

Заземлите аппарат для предотвращения возникновения статического электричества и утечки токов.

2.2. Сварочные аппараты для TIG и MMA-сварки TIG 180 A (R18), TIG 180 II (R52), TIG

180 P (R19), TIG 180 P II (R53), TIG 185 A (R108), TIG 185 P (R101), TIG 200 P (R21) TIG 250

(R111), TIG 250 (R22).

Для TIG-сварки процесс подключения оборудования соответствует выше изложенному. Так же

в комплект поставки входит обратный кабель и горелка.
