Quattro Elementi qe-50dn 640-421 [4/9] Расчет тепловой мощности

Содержание

• И _ пшс еп 1
• Внешний вид моделей qe 15d и qe 25d 2
• Внешний вид моделей qe 40d qe 70d 120d 2
• Дизельные нагреватели воздуха quattro elementi предназначены для обогрева закрытых помещений 2
• Мы благодарим вас за выбор продукции компании quattro elementi прежде чем начать пользоваться изделием обязательно ознакомьтесь с данной инструкцией несоблюдение правил эксплуатации и техники безопасности может привести к выходу из строя аппарата и нанесению вреда здоровью и даже смерти пользователя продукция quattro elementi всесторонне проверена на заводе изготовителе приобретайте аппараты с запасом мощности и производительности как показала практика подавляющее большинство обращений в сервисный центр связано не с качеством техники а неправильным подключением некачественными расходными материалами несоответствием напряжения в сети или неумелыми действиями пользователя 2
• Назначение общее описание и внешний вид 2
• Складского торгового и промышленного назначения принцип действия основан на прохождении воздушного потока через нагревательный элемент использующий энергию сгорания дизельного топлива модели 15d 25d 40d 70d 120d являются приборами прямого нагрева в которых для нагрева воздуха используется открытое пламя модели 25dn 50dn и 70dn являются приборами непрямого нагрева в которых есть камера сгорания закрытого типа и дымоход 2
• Уважаемый покупатель 2
• Рекомендации по безопасному использованию нагревателя 3
• Принцип действия и системы обеспечения безопасности 4
• Расчет тепловой мощности 4
• Начало работы и эксплуатация 5
• Распаковка и сборка 5
• Техническое обслуживание 6
• 140 220 370 650 8
• 150 155 215 330 8
• 20 40 50 80 8
• 23 0 22 0 36 0 48 8
• 240 220 240 220 240 220 240 220 240 8
• 25 40 65 120 8
• 3 2 2 4 0 6 5 10 8
• 7 15 7 26 8 33 55 8
• I i i i i 8
• Керосин дизельное 8
• Прямой нагрев 8
• Р10 1р10 1р10 1р10 1р10 8
• Символы которые показывает дисплей ошибки и способы их устранения_______ 8
• Технические характеристики 8
• Транспортировка хранение утилизация 8
• Ф 50 гц 1 ф 50 гц 1ф 50 гц 1ф 50 гц 1ф 50 гц 8
• Гарантийные обязательства 9

Похожие устройства

• Quattro Elementi qe-25dn 772-364 Инструкция по эксплуатации
• Quattro Elementi qe-25g 772-296 Инструкция по эксплуатации
• Quattro Elementi qe-18g 772-289 Инструкция по эксплуатации
• Quattro Elementi qe-10g 640-469 Инструкция по эксплуатации
• Quattro Elementi 771-701 Инструкция по эксплуатации
• Сварог TIG 185 A (R108) Руководство по эксплуатации
• Quattro Elementi 037-442 Инструкция по эксплуатации
• Сварог TIG 180 II (R52) Руководство по эксплуатации
• Сварог TIG 180P (R19) Руководство по эксплуатации
• Сварог TIG 180 P II (R53) Руководство по эксплуатации
• Quattro Elementi 640-223 prima профи Инструкция по эксплуатации
• Quattro Elementi хамелеон delta 037-435 Инструкция по эксплуатации
• Quattro Elementi 772-142 gamma Инструкция по эксплуатации
• Сварог TIG 185 P (R101) Руководство по эксплуатации
• Quattro Elementi 035-851 beta Инструкция по эксплуатации
• Quattro Elementi 770-469 alpha профи Инструкция по эксплуатации
• Quattro Elementi 771-138 Инструкция по эксплуатации
• Quattro Elementi tech boost 620 771-473 Инструкция по эксплуатации
• Quattro Elementi tech boost 520 771-466 Инструкция по эксплуатации
• Quattro Elementi start&go 90 772-470 Инструкция по эксплуатации

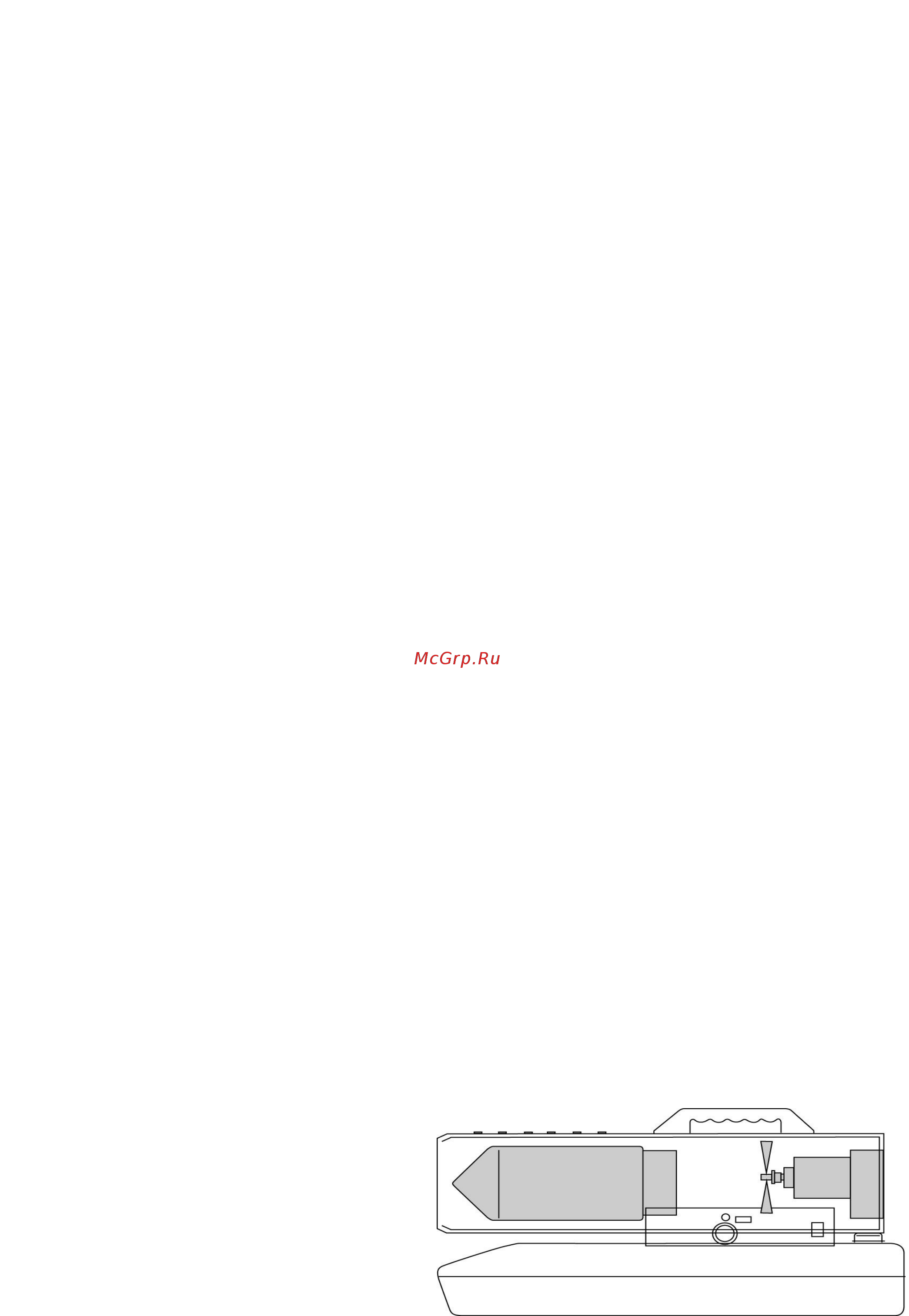

Для моделей непрямого нагрева достаточно обеспечить приток воздуха для обеспечения тяги дымоотвода Внимание Существует риск отравления угарным газом Первым признаком отравления угарным газом моноокисью углерода напоминают симптомы гриппа головная боль головокружение и или тошнота Если у вас появились такие признаки то возможно нагреватель работает неправильно Немедленно выйдите на свежий воздух Проведите обслуживание нагревателя Некоторые люди более других чувствительны к угарному газу Это беременные женщины люди с болезнями сердца и легких а также с малокровием люди находящиеся под воздействием алкоголя и люди находящиеся на больших высотах Запрещено использовать бензин мазут отработанное масло бензол растворители для краски и другие легковоспламеняющиеся жидкости в качестве топлива Запрещается производить дозаправку работающего или не остывшего нагревателя Запрещается подсоединять какие либо воздуховоды к заднему или переднему торцам нагревателя Запрещается передвигать или поднимать не остывший нагреватель Транспортировать только после остывания Не транспортировать с топливом в баке 3 Расчет тепловой мощности Необходимая тепловая мощность нагревателя для поддержания в помещении необходимой температуры зависит от объёма помещения площадь умноженная на высоту помещения разницы между температурой воздуха снаружи помещения и требуемой температурой воздуха внутри помещения С теплоизоляции здания Для определения необходимой тепловой мощности нагревателя воздуха нужно рассчитать минимальную тепловую мощность для обогрева данного помещения по следующей формуле V х ДТ х к ккал ч ккал ч АТ к 7 где V объем обогреваемого помещения длина ширина высота м3 АТ разница между температурой воздуха вне помещения и требуемой температурой воздуха внутри помещения С к коэффициент рассеивания теплоизоляции здания к 3 0 4 0 без теплоизоляции упрощённая деревянная конструкция или конструкция из гофрированного металлического листа к 2 0 2 9 небольшая теплоизоляция упрощённая конструкция здания одинарная кирпичная кладка упрощённая конструкция окон к 1 0 1 9 средняя теплоизоляция стандартная конструкция двойная кирпичная кладка небольшое число окон крыша со стандартной кровлей к 0 6 0 9 высокая теплоизоляция улучшенная конструкция здания кирпичные стены с двойной теплоизоляцией небольшое число окон со сдвоенными рамами толстое основание пола крыша из высококачественного теплоизоляционного материала Принимается 1 кВт 860 ккал ч Пример объем помещения для обогрева ширина 4 м длина 12 м высота 3 м V 4 х 12 х 3 144 м3 наружная температура 5 С Требуемая температура внутри 18 С Разница температур ДТ 23 С к 4 здание с низкой изоляцией Расчет мощности 144 м3 х 23 С х 4 13 248 ккал ч нужная минимальная мощность Итого необходимая минимальная тепловая мощность в кВт 13 248 ккал ч 860 15 4 кВт Тепловая мощность нескольких обогревателей работающих одновременно суммируется Необходимая тепловая мощность нагревателя для первичного нагрева помещения достижение необходимой температуры помимо вышеперечисленных данных зависит также от теплоёмкости материала и конструкции стен здания наличия в помещении теплоёмких предметов аккумулирующих низкую температуру и их объёма С учетом вышеизложенных факторов первичный нагрев помещения может потребовать значительного времени или увеличения в несколько раз тепловой мощности нагревателя Подбирайте нагреватель с запасом мощности 4 Принцип действия и системы обеспечения безопасности 4 1 Нагреватели с прямым нагревом оснащены электрическим воздушным насосом Нагнетаемый воздух вытесняет топливо из бака затем топливовоздушная смесь подается в форсунку горелки Система зажигания подает напряжение на свечу которая поджигает топливовоздушную смесь в камере сгорания Вентилятор формирует воздушный поток который проходит через камеру сгорания и нагревается Нагреватели с непрямым нагревом оснащены топливным насосом
