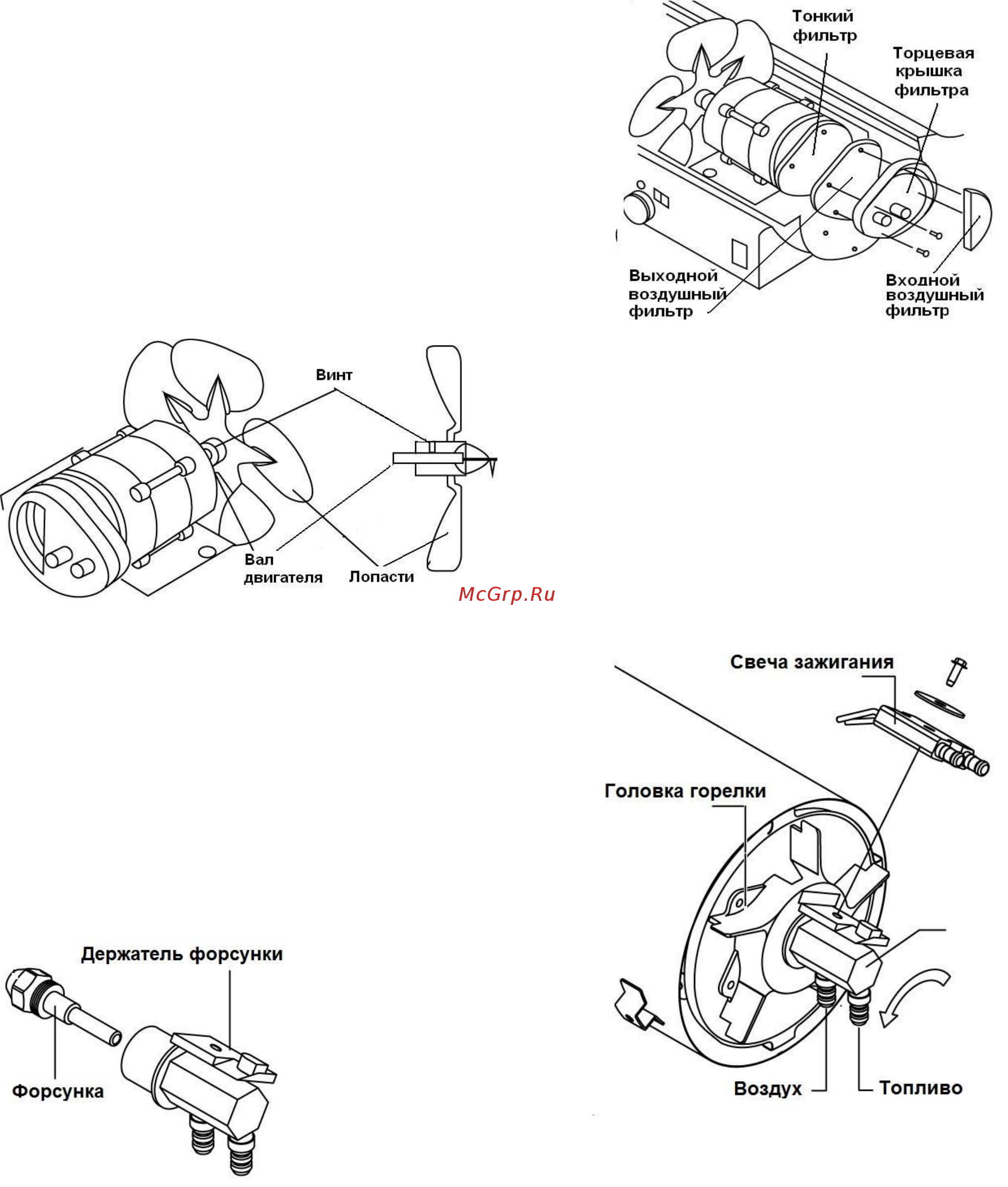

7 Техническое обслуживание Техническое обслуживание в гарантийный период должен производить только авторизованный сервисный центр В послегарантийный период обслуживание может проводить квалифицированный специалист Перед началом обслуживания отключите нагреватель от сети и дайте остыть Для обслуживания всегда используйте только оригинальные запчасти и расходные материалы В ином случае становится не возможным безопасное использование нагревателя 7 1 Топливный бак Промывайте бак изнутри керосином или дизтопливом каждые 200 часов работы или перед длительным хранением Перед хранением просушите бак Ни в коем случае не промывайте бак водой 7 2 Входной воздушный фильтр Каждые 500 часов работы промыть фильтр в мыльном растворе прополоскать в чистой воде и высушить При необходимости проводите процедуру чаще Выкрутите винты фиксирующие верхний кожух снимите верхний кожух Снимите заднюю решетку вентилятора Промойте фильтр установите на место решетку и верхний кожух При износе замените 7 3 Выходной воздушный фильтр и тонкий фильтр Заменить каждые 500 часов работы один раз в год или чаще при необходимости Для этого снимите верхний кожух и заднюю решетку Открутите винты из торцевой крышки фильтра и I снимите крышку Замените оба фильтра Собрать нагреватель в Выходной обратном порядке воздушны фильтр 7 4 Лопасти вентилятора Тонкий фильтр Торцевая крышка фильтра Входной воздушный фильтр Очищать по мере необходимости но не реже 1 раза в год Снимите верхний кожух Ослабьте винт удерживающий лопасти на валу и снимите лопасти Очистите лопасти вентилятора мягкой тканью смоченной в керосине или растворителе Просушите лопасти и установите обратно на вал Закрутите плотно винт установите верхний кожух При несвоевременной очистке лопастей появляется дисбаланс вентилятора что приводит его к выходу из строя 7 5 Форсунка Очищайте форсунку по мере необходимости Снимите верхний кожух и лопасти вентилятора Отсоедините воздуховод и топливопровод от держателя форсунки Отсоедините провода от свечи зажигания Отсоедините свечу зажигания от держателя форсунки используя отвертку Осторожно поверните держатель форсунки против часовой стрелки и выньте его из головки горелки Осторожно выкрутите форсунку из держателя используя головку 5 8 Продуйте форсунку сжатым воздухом для удаления нагара Установите форсунку обратно и закрутите ее до момента 9 12Нм Соберите нагреватель в обратном порядке 7 6 Свеча зажигания Держатель форсунки Регулярно проверяйте свечу зажигания Каждые 800 часов работы необходимо заменить свечу зажигания 7 5 Снимите свечу как описано в пункте 7 5 Очистите электроды свечи от нагара и отрегулируйте зазор который должен быть 3 5 мм Соберите нагреватель в обратном порядке
