11
6. УСТРОЙСТВО ПАНЕЛЕЙ
ВНИМАНИЕ! Устройство пленочной панели управления, а также передней и задней
панелей настоящего аппарата, могут отличаться от нижеприведенных.
Пленочная панель представляет собой операторский пульт для управления сварочным
аппаратом. Далее приведена схема панели управления аппарата. Для лучшего понимания
схемы, некоторые ее части обозначены цифрами, а ниже, дается описание функций всех
компонентов.
А, сек, %, Гц
Память
РЕГУЛИРОВАНИЕ
ПАРАМЕТРОВ
ВКЛВЫКЛ
ВНИМАНИЕ!
ТОК
ПОДЖЕГА
НАЧАЛЬНЫЙ
ТОК
БАЗОВЫЙ
ТОК
БАЛАНС
ПОЛЯРНОСТИ, %
ЧАСТОТА
ПЕРЕМЕННОГО
ТОКА, Гц
ИМПУЛЬС, %
ЧАСТОТА
ИМПУЛЬСА, Гц
ПИКОВЫЙ
ТОК
ВРЕМЯ
НАРАСТАНИЯ
ВРЕМЯ
СПАДА
ТОК
ЗАВЕРШЕНИЯ
ВРЕМЯ
ПОДЖЕГА
ТОК
СВАРКИ
ФОРСАЖ
В
1 2
3
546

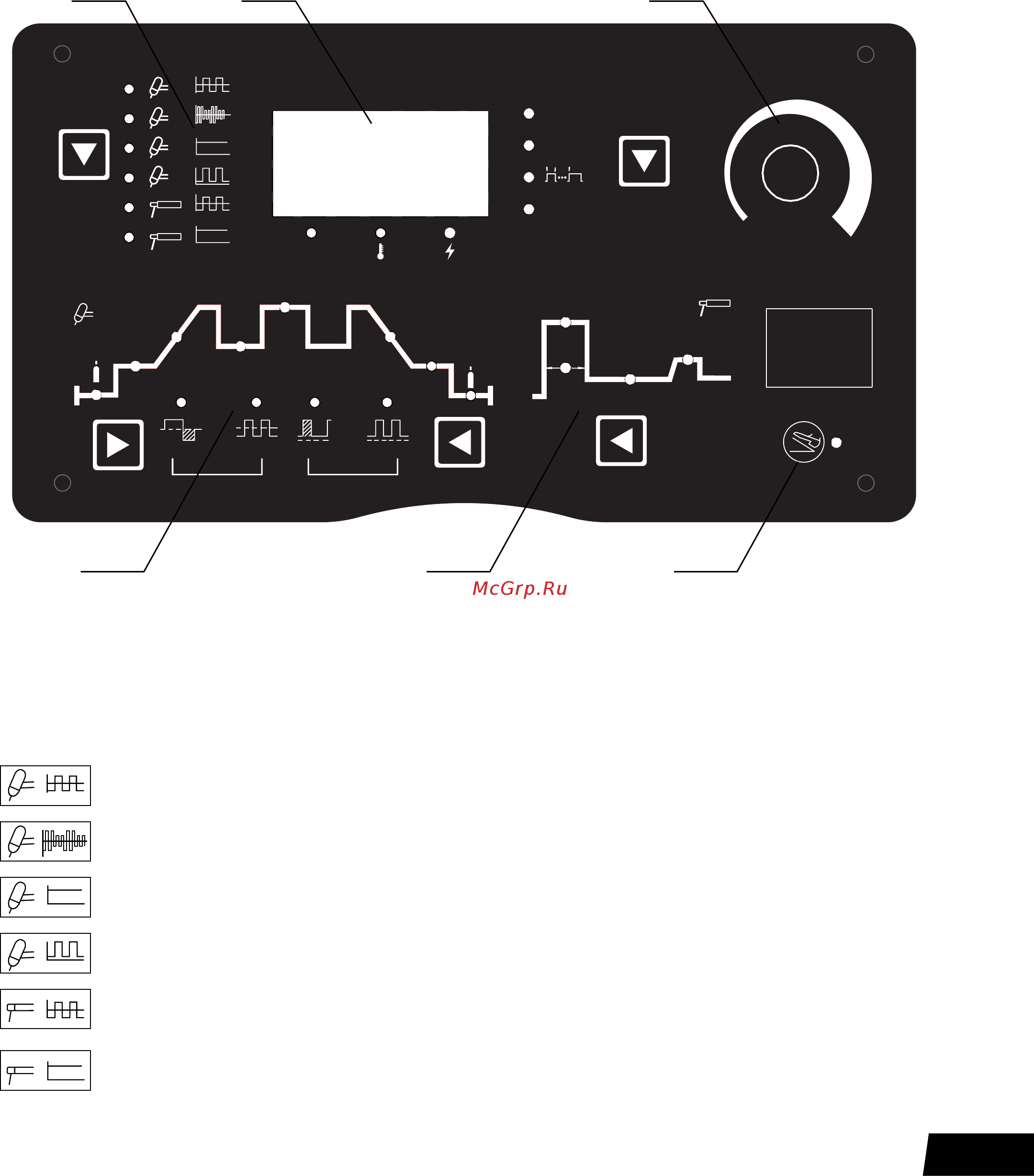

Рисунок 6.1 Описание панели управления
1. Зона выбора режима сварки:
Используется для выбора режима сварки. Нажимайте на клавишу, расположенную в этой зоне
для выбора режима сварки:
(TIG сварка переменным током волной квадратного типа);
(импульсная TIG переменным током);
(TIG сварка постоянным током);
(импульсная TIG сварка постоянным током);
(MMA сварка переменным током);
(MMA сварка постоянным током), при выборе одного из режимов загорается
соответствующий светодиод.
