15
7.1 ВЫБОР ГРУППЫ ПАРАМЕТРОВ (РЕЖИМА СВАРКИ)
В режиме холостого хода нажимайте кнопку “ ” в зоне выбора параметров, отображаемых
на дисплее, пока не загорится светодиод напротив группы параметров, тогда на дисплее
отразится номер используемой группы параметров. С помощью регулятора выберите номер
нужной вам группы. После выбора группы параметров нажмите кнопку“
” для выхода из
зоны выбора параметров, отображаемых на дисплее, или подождите 10 секунд, чтобы аппарат
автоматически вернулся в режим отображения параметров на дисплее.
7.2 ММА - СВАРКА ПОКРЫТЫМ ЭЛЕКТРОДОМ
I
U
t
t
I1
I2
I3
I2
t1 t2 t3 t2 t0
U1
U0

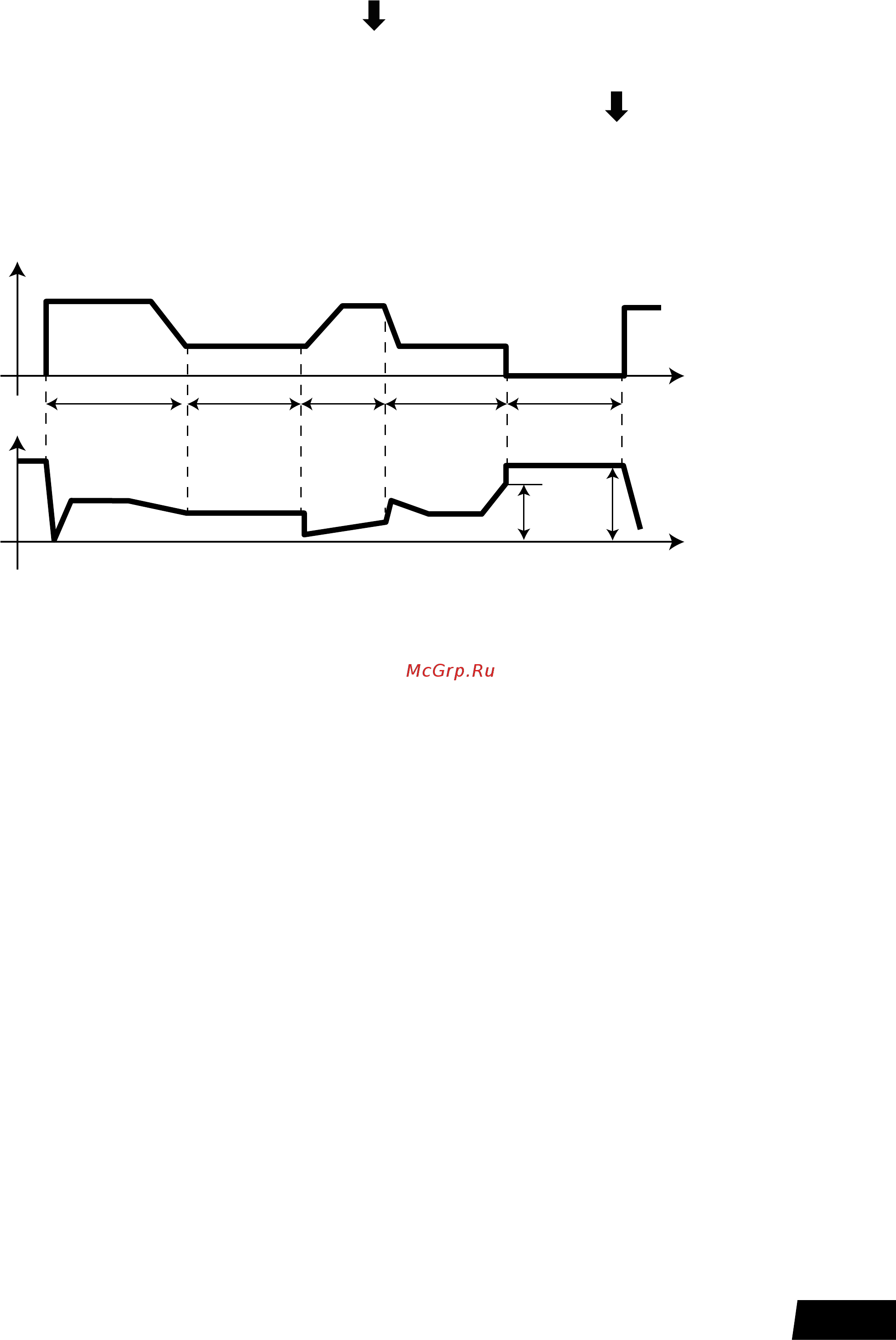

Рисунок 7.2
t0 — пауза. Ток не течёт по дуге, напряжение холостого хода;
t1 — возбуждение дуги: значение сварочного тока равно значению тока
возбуждения дуги (I1);
t2 — горение дуги: значение сварочного тока равно установленному (I2);
t3 — переход к короткому замыканию: Значение сварочного тока равно току
короткого замыкания (I3);
t3 — воспламенение дуги: Сварочный ток равен установленному (I2);
t4 — переход короткого замыкания: Сварочный ток - ток перехода короткого
замыкания (I3).
В режиме ММА сварки покрытым электродом четыре параметра могут задаваться
напрямую, а один только программироваться. Ниже, приведены пояснения к рисунку 7.2
• Ток (I2): сварочный ток, устанавливаемый пользователем в соответствии с применяемой
техникой сварки или таблицей 7.2.
• Форсаж дуги: на рисунке 7.2 восходящий участок кривой, показывающий увеличение
значения тока в момент короткого замыкания, за миллисекунды значение тока
увеличивается в 10 раз. Установленное значение тока будет увеличиваться согласно
графику, после возникновения короткого замыкания (например, если установленное
значение тока равно 100А, через 5 миллисекунд после возникновения короткого
замыкания, значение тока будет 100+5х20=200А). Если короткое замыкание еще имеет
место, а значение тока достигло разрешенного максимума – 250А, то оно не будет
больше увеличиваться. Если короткое замыкание длится более 0,8 секунд, то аппарат
