Katkaisuviive: 5 sekunnin ja n. 12 minuutin välillä

Valaistustason säätö: kirkkaasta hämärään

Valmiustila: n. 1W

Kotelointiluokka: IP44 oiskevesisuojattu, ulkokäyttöön

TURVAOHJEET

▪ Asennuksen saavat suorittaa ainoastaan sähköalan ammatti-

laiset voimassa olevien asennusmääräysten mukaan. Ota

siksi yhteyttä hyväksyttyyn sähköasennusliikkeeseen.

YLEISTÄ

Liiketunnistin on passiivinen infrapunatunnistin. Se tunnistaa

lämmönlähteiden liikkeen. Jos valvonta-alueelle tulee esim. henkilö,

tunnistimeen liitetty valo syttyy automaattisesti pimeässä.

Liiketunnistin tuo turvallisuutta ja mukavuutta. Valo vastaanottaa vieraat

ja häätää murtautujat. Infrapunaliiketunnistin säästää energiaa, sillä valo

sammuu asetetun kytkentäajan jälkeen automaattisesti.

Sisäänrakennettu valodiodi estää liiketunnistinta toimimasta päiväsaikaan.

KÄYTTÖÖNOTTO

▪ Liiketunnistin kannattaa sijoittaa kohtisuoraan kulkusuuntaan nähden,

jotta liike voidaan havaita useammilla sektoreilla.

▪ Ympäristön lämpötila vaikuttaa toimintasäteeseen ja herkkyyteen.

Viileällä säällä toimintasäde ja herkkyys ovat parempia, koska

lämpötilaero esim. ihmisen ja ympäristön välillä on suurempi.

▪ Älä asenna liiketunnistinta lämmönlähteiden (esim. tulisijat),

ilmanpoiston tms. läheisyyteen, sillä ne vaikuttavat infrapunatunnistimen

herkkyyteen.

▪ Vältä suoraa lämpösäteilyä.

▪ Valonsäteily tai heijastukset vaikuttavat valodiodin toimintaan

(hämäräkytkin).

▪ Puut tai pensaat voivat laukaista vikakytkentöjä. Asenna liiketunnistin

riittävälle etäisyydelle.

▪ Optiikan likaantuminen (esim. pölyn kertyminen) saattaa vähentää

toimintasädettä.

▪ Laite on suojattu säiden vaikutukselta, mutta on suositeltavaa asentaa

lisäsuoja.

ASENNUS

Huomio:

Ennen asennusta täytyy liitäntäjohdon virtapiiri kytkeä jän-

nitteettömäksi ja varmistaa, että se ei kytkeydy vahingossa

takaisin päälle.

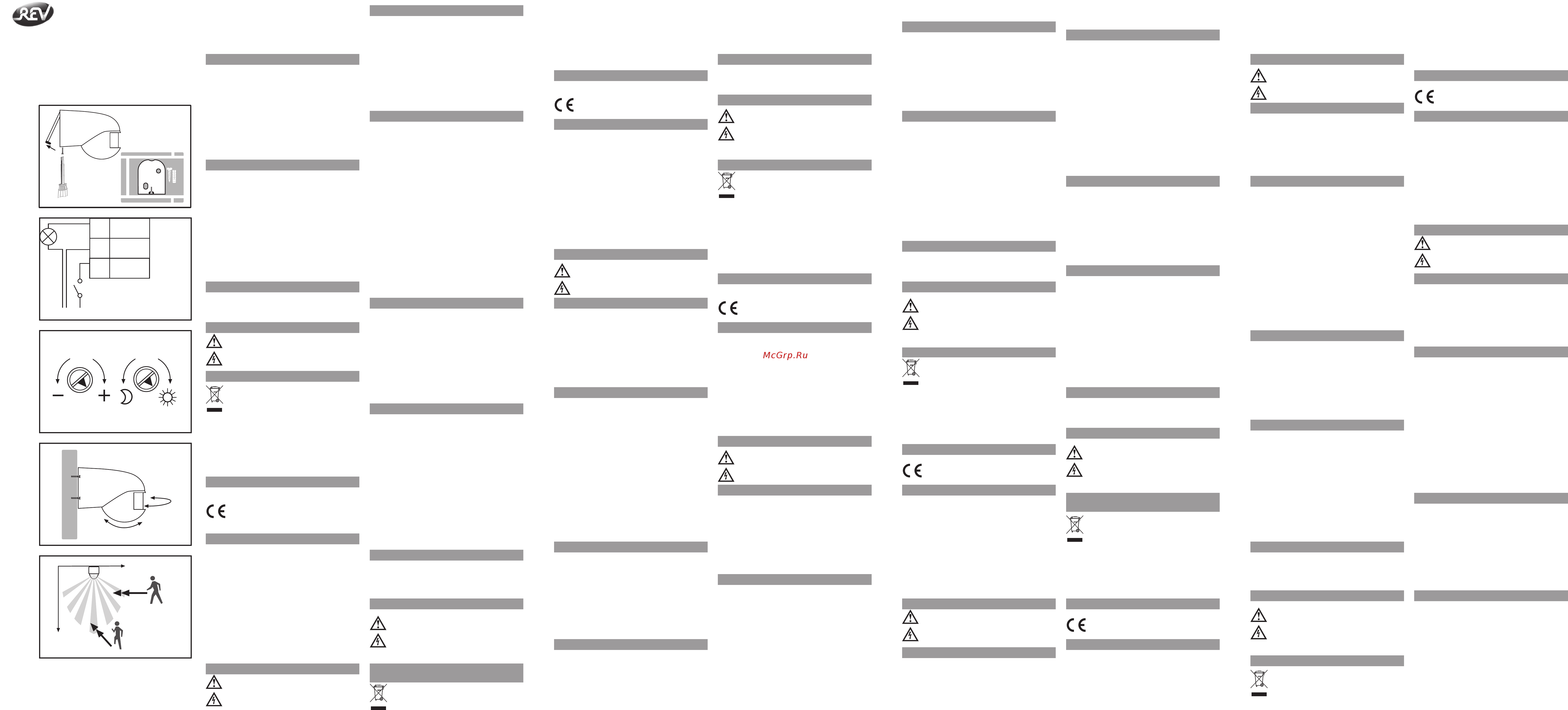

1. Ruuvaa liiketunnistin auki ja irrota alaosa. Kuva [1].

2. Alaosa kiinnitetään toimituksessa mukana seuranneilla ruuveilla ja ruuvitulpilla

seinään sopivalle, n. 2-2,5m, asennuskorkeudelle. Liiketunnistimen

säätöruuvien tulee osoittaa asennuksessa alaspäin. Kuva [1].

3. Kytke liiketunnistin oheisen kytkentäkaavion mukaan, kuva [2]. Muista

työntää toimituksessa mukana seurannut kumiohjain johtoon.

4. Ruuvaa yläosa ja liiketunnistin alaosan päälle. Kuva [1].

TESTI/SÄÄTÖ

Uudelleenkytkennän jälkeen ilmaisimeen liitetty valo palaa.

1. Odota, että valo sammuu.

2. Kierrä herkkyys- ja aikasäädintä erittäin varovasti myötäpäivään

oikeanpuoleiseen rajoittimeen asti testiasentoon. Kuva [3]

3. Laite vaatii kalibrointiin n. 40 sekuntia, jotta se toimisi oikein.

4. Kävele edestakaisin alueen läpi. Valo sammuu viiveellä, kun poistut

valvonta-alueelta ja syttyy, kun jälleen tulet sille. Testien välillä tulee

pitää vähintään 5 sekunnin tauko, kuva [5].

5. Kiertämällä säädintä vasemmalle voidaan nyt säätää liiketunnistimen

haluttu tunnistusherkkyys ja kytkentäaika.

6. Toimintasädettä voidaan säätää muuttamalla kallistuskulmaa. Kuva [4].

7. Vuodenaikojen väliset lämpötilanvaihtelut voivat aiheuttaa muutoksia

tunnistusherkkyyteen.

KATKAISUVIIVE

▪ Katkaisuviiveellä säädetään, kuinka kauan valo palaa.

▪ Katkaisuviive voidaan säätää oikealla olevasta rajoittimesta – (n. 5

sekuntia) vasemmalla olevaan rajoittimeen + (n. 12 minuuttia) portaat-

tomasti.

HUOLTO / KUNNOSSAPITO

▪ Kytke tuote jännitteettömäksi ja varmista, että virtapiiri ei kyt-

keydy vahingossa takaisin päälle.

▪ Käytä puhdistuksessa kuivaa tai hieman kosteaa, nukkaama-

tonta liinaa, jonka voit tarvittaessa kostuttaa miedolla puh-

distusnesteellä. Älä käytä liuottimia sisältäviä tai hankaavia

puhdistusaineita.

SÄHKÖ- JA ELEKTRONIIKKALAITEROMUN HÄVITTÄMISOHJEET

Käytettyjä sähkö- ja elektroniikkalaitteita ei saa Euroopan unio-

nin määräysten mukaan enää hävittää lajittelemattomien jättei-

den mukana. Pyörissä oleva jätetynnyrin merkki osoittaa lajitte-

lun välttämättömyyden.

Suojele ympäristöä ja huolehdi siitä, että käytöstä poistetut laitteet lajitel-

laan hävitettäviksi oikein.

Sähkö- ja elektroniikkalaiteromua koskeva 27. tammikuuta 2003 annettu

EUROOPAN PARLAMENTIN JA EUROOPAN UNIONIN NEUVOSTON

DIREKTIIVI 2002/96/EY.

•  RÖRELSESENSOR IP44, 110°, 180°

ANVÄNDNING ENLIGT BESTÄMMELSERNA

Vår produkt är stänkvattenskyddad och lämplig för utomhusbruk, IP44.

Produkten överensstämmer med de gällande europeiska di-

rektiven.

TEKNISKA DATA

Spänning: 230V∼, 50Hz

Bryteﬀekt: glödlampor till 1200W lysrör till 300VA

Täckningsvinkel 110°: art.nr 0075110503, 0075110103,

0075110703

Täckningsvinkel 180°: art.nr 0075180503, 0075180103,

0075180703

Täckningsbredd: ca. 12m

Justeringsvinkel: vertikalt och horisontellt

Inställningstid: från 5 sekunder till ca. 12 minuter

Skymningsinställning: från ljust till mörkt

Standby: ca. 1W

Skyddsklass: IP44 stänkvattenskyddad, för utomhusbruk

SÄKERHETSANVISNINGAR

▪ Installationen får endast uföras av utbildad fackpersonal

enligt gällande installationsföreskrifter. Kontakta en godkänd

elinstallationsfirma.

ALLMÄNNA INFORMATIONER

Rörelsesensorn arbetar enligt passiv-infraröd-teknik. Sensorn reagerar på

rörelse från värmekällor. Om t.ex. en person går in i täckningsområdet

tänds det anslutna ljuset automatiskt om det är mörkt.

Rörelsesensorn sörjer för säkerhet och komfort. Gäster välkomnas med ljus

och inbrottstjuvar jagas iväg. Genom infraröd-rörelsesensorn sparar man

energi eftersom lamporna släcks automatiskt efter den inställda brinntiden.

Den inbyggda fotodioden förhindrar att rörelsesensorn arbetar på dagtid.

IDRIFTTAGNING

▪ En rörelsesensor som arrangeras sidledes i gångriktning är att föredra

så att ﬂera sektorer gås igenom.

▪ Räckvidden och känsligheten är beroende av respektive

omgivningstemperatur. Vid kyligare väderlek ökar räckvidden och

känsligheten eftersom temperaturskillnaderna t.ex mellan människor

och omgivning är större.

▪ Montera inte rörelsesensorn i närheten av värmekällor t.ex kaminer,

ventilationer eller liknande eftersom de inverkar på infraröd-sensorns

känslighet.

▪ Undvik direkt värmestrålning.

▪ Ljusstrålning eller speglingar påverkar fotodiodens funktion

(skymningsomkopplare).

▪ Träd eller buskar kan utlösa felkopplingar. Montera rörelsesensorn på

tillräckligt stort avstånd.

▪ Om optiken är smutsig (t.ex. genom dammavlagringar) kan detta leda

till att räckvidden reduceras.

MONTERING

Observera:

Före monteringen ska anslutningskabelns strömkrets vara

spänningsfri och säkrad mot återinkoppling.

1. Skruva loss rörelsesensorn på motsvarande sätt och ta av underdelen :

2. Underdelen fästs på väggen med bifogade skruvar och dyblar på en

optimal monteringshöjd på ca. 2-2,5 m. Rörelsesensorns inställningss-

kruvar ska vid monteringen peka nedåt:

3. Anslut rörelsesensorn enligt vidstående kopplingsschema (bild 2).

Glöm inte att skjuta bifogade gummiinföring över kabeln.

4. Skruva fast överdelen med rörelsesensorn på underdelen (bild 1).

TEST/INSTÄLLNING

Efter återinkoppling lyser de anslutna lamporna.

1. Vänta tills ljuset har släckts.

2. Vrid mycket försiktigt känslighets- och tidsregleraren medurs till

testpositionen och höger anslag (bild [3]).

3. Apparaten behöver ungefär 40 sekunders inmätningstid för att arbeta

korrekt.

4. Stega av ytan, när man lämnar täckningsområdet släcks belysningen

med tidsfördröjning, när man kommer in på täckningsområdet tänds

det igen. Man ska ha minst 5 sekunders paus mellan testerna (bild [5]).

5. Genom att vrida regleraren åt vänster kan önskad funktionskänslighet

och kopplingstid för rörelsesensorn ställas in.

6. Räckvidden kan ändras genom inställning av lutningsvinkeln (bild [4]).

7. Årstidsmässigt betingade temperaturskillnader kan leda till att

funktionskänsligheten ändras.

▪ Zanieczyszczenie elementów optycznych (np. przez zalegający kurz)

może prowadzić do zmniejszenia zasięgu.

▪ Urządzenie jest zabezpieczone od wpływów pogody, godne

polecenia jest dodatkowe zadaszenie.

MONTAŻ

Uwaga:

Przed montażem obwód elektryczny przewodu

przyłączeniowego musi być wyłączony spod napięcia i

zabezpieczony przed włączeniem.

1. Śruby sygnalizatora ruchu odpowiednio poluzować i zdjąć spodnią

część. Rys. [1]

2. Mocowanie spodniej części do ściany wykonać przy użyciu

znajdujących się tam śrub i kołków na optymalnej wysokości 2-2,5

m. Śruby regulacyjne sygnalizatora ruchu muszą być skierowane ku

dołowi. Rys. [1]

3. Sygnalizator ruchu podłączyć według poniższego schematu rys.

[2]. Pamiętać o nasunięciu na przewód dołączonych wprowadzeń

gumowych.

4. Górną część z sygnalizatorem ruchu przykręcić do części dolnej.

Rys. [1]

TEST/USTAWIANIE

Po włączeniu świeci się podłączona lampa.

1. Proszę zaczekać aż światło wyłączy się.

2. Ostrożnie obracać regulatorami czułości i czasu zgodnie z ruchem

wskazówek zegara do oporu w prawo w pozycję testu. Rys. [3]

3. Urządzenie potrzebuje ok. 40 sek. stabilizacji, aby właściwie działać.

4. Przejść przez teren, przy opuszczaniu zasięgu reagowania oświetlenie

wyłącza się z opóźnieniem, po wejściu ponownie się włącza. Należy

zachować min. 5 sek. przerwy między testami rys. [5].

5. Przez obrót regulatora w lewo można ustawić żądany próg zadziałania

i czas włączenia sygnalizatora ruchu.

6. Zasięg można zmieniać przez przestawienie kąta nachylenia. Rys. [4]

7. Zależne od pory roku różnice temperatur mogą zmieniać próg

zadziałania.

USTAWIANIE CZASU

▪ Ustawienie czasu reguluje czas trwania włączenia światła.

▪ Czas włączenia można nastawiać bezstopniowo od oporu w prawo

– (ok. 5 sek.) do oporu w lewo + (ok. 12 min.).

KONSERWACJA I CZYSZCZENIE

▪ Do czyszczenia powierzchni używać tylko lekko wilgotnej

ściereczki, ewent. z łagodnym środkiem czyszczącym.

▪ Nie stosować środków czyszczących do szorowania ani

zawierających rozpuszczalnik.

WEEE-WSKAZÓWKI USUWANIA

Zużyte urządzenia elektryczne i elektroniczne zgodnie z

przepisami europejskimi nie można usuwać wraz z innymi

odpadami. Symbol pojemnika na śmieci na kółkach wskazuje

na konieczność oddzielnego składowania.

Mogą mieć Państwo również swój wkład w ochronę środowiska

oddając nieużywane już urządzenia do przewidzianych do tego celu

miejsc sortowania.

DYREKTYWA 2002/96/WE PARLAMENTU EUROPEJSKIEGO I RADY

z dnia 27.01.2003 w sprawie zużytego sprzętu elektrotechnicznego i

elektronicznego.

• 

ДАТЧИК ДВИЖЕНИЯ IP 44, 110°, 180°

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Наше изделие является брызгозащитным и пригодно для использования

вне помещений, IP 44.

соответствие в соответствии со всеми европейскими ди-

рективами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение: 230В∼, 50Гц

Коммутационная способность: Лампы накаливания до 1200Вт,

Люминисцентные лампы до 300 В•А

Угол охвата 110°: № арт. 0075110503,

0075110103, 0075110703

Угол охвата 180°: № арт. 0075180503,

0075180103, 0075180703

Дистанция охвата: ок. 12 м

Угол наклона: вертикальный и горизонтальный

Время настройки: от 5 секунд до ок. 12 минут

Настройка на степень освещенности: от высокой до низкой

Режим ожидания: ок. 1 Вт

Степень защиты: IP44 брызгозащитный, для использования вне

помещений

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

▪ Допускается инсталляция исключительно обученным

персоналом согласно действующим предписаниям по

инсталляции. Свяжитесь по данному вопросу со

специализированной фирмой, обладающей

разрешением на проведение работ с электричеством.

ОБЩАЯ ИНФОРМАЦИЯ

Датчик движения работает в пассивном режиме инфракрасного

излучения. Он реагирует на движения источников тепла. Если,

например, в зону охвата входит человек, то в темноте автоматически

включается подключенный источник света.

Датчик движения гарантирует безопасность и комфорт. Свет

встречает посетителей и прогоняет взломщиков. Датчик движения

инфракрасного диапазона экономит электроэнергию, так как лампы

снова автоматически выключаются по окончании установленного

времени горения.

Встроенный светодиод предотвращает работу датчика движения

днем.

ВВОД В ЭКСПЛУАТАЦИЮ

▪ Предпочтительной является установка датчика движения сбоку по

направлению движения, чтобы посетители пересекали несколько

секторов.

▪ Радиус действия и чувствительность зависят от температуры

окружающей среды. При холодной погоде радиус и

чувствительность повышаются, так как разница температур,

например, между человеком и окружающей средой

увеличивается.

▪ Не устанавливайте датчик движения вблизи источников тепла,

например, каминов, вентиляционных отверстий и др., так как они

понижают чувствительность сенсора инфракрасного излучения.

▪ Избегайте источников прямого излучения тепла.

▪ Излучение света или блики воздействуют на функциональность

фотодиода (сумеречного выключателя).

▪ Деревья и кустарники могут вызвать ошибочное срабатывание

датчика. Устанавливайте датчик движения на достаточном

расстоянии.

▪ Загрязнение оптики (например, скопление пыли) может привести к

уменьшению дистанции охвата.

▪ Прибор защищен от природных воздействий, рекомендуется

обеспечить дополнительный навес.

МОНТАЖ

Внимание:

Перед монтажом необходимо отключить напряжение

цепи тока питающего кабеля и предохранить ее от

включения.

1. Развинтите датчик движения соответствующим образом и снимите

его нижнюю часть. Рис. [1]

2. Крепление нижней части к стене осуществляется при помощи

приложенных винтов и дюбелей на оптимальной монтажной

высоте ок. 2-2,5 метров. Установочные винты для датчика движения

должны при монтаже указывать вниз. Рис. [1]

3. Подключите датчик движения согласно приведенной электросхеме

Рис. [2]. Не забывайте надвинуть на кабель приложенной

резиновый ввод.

4. Привинтите верхнюю часть с датчиком движения к нижней части.

Рис. [1]

ТЕСТИРОВАНИЕ / НАСТРОЙКА

После включения датчика горит подключенная лампочка.

1. Подождите, пока не отключится свет.

2. Очень осторожно поверните регулятор чувствительности и времени

по часовой стрелке до правого упора в позицию тестирования. Рис. [3]

3. Прибору требуется ок. 40 секунд на настройку для корректного

функционирования.

4. Обойдите площадь наблюдения, при выходе за ее пределы

освещение выключается с задержкой, при входе в нее свет снова

включается. Между тестами должно пройти не менее 5 секунд Рис. [5].

5. Теперь можно настроить необходимую чувствительность

срабатывания датчика движения и время включения, поворачивая

регулятор влево.

6. Радиус охвата может быть изменен за счет изменения угла наклона.

Рис. [4]

7. Сезонные изменения температуры могут привести к изменению

чувствительности срабатывания.

НАСТРОЙКА ВРЕМЕНИ

▪ Настройка времени регулирует длительность включения света.

▪ Продолжительность включения может быть бесступенчато

настроена в диапазоне от правого упора– (ок. 5 секунд) до левого

упора + (ок. 12 минут).

ТЕХОБСЛУЖИВАНИЕ / УХОД

▪ Отключите электропитание изделия и предохраните цепь

тока от повторного включения.

▪ Для очистки используйте сухой или слегка влажный

платок без ворса и, в случае необходимости, мягкое

чистящее средство, не используйте абразивных чистящих

средств и средств, содержащих растворители.

УКАЗАНИЕ ПО УТИЛИЗАЦИИ WEEE (ДИРЕКТИВА ЕС ПО

ЛОМУ ЭЛЕКТРИЧЕСКИХ И ЭЛЕКТРОННЫХ ПРИБОРОВ)

Использованные электрические и электронные приборы в

соответствии с европейскими предписаниями не

разрешается выбрасывать с несортированными отходами.

Символ мусорного контейнера на колесах указывает на

необходимость раздельного сбора.

Окажите помощь в защите окружающей среды и позаботьтесь

о том, чтобы сдать прибор, если Вы им больше не пользуетесь, в

предусмотренную для этой цели систему раздельного сбора.

ДИРЕКТИВА 2002/96/EG ЕВРОПЕЙСКОГО ПАРЛАМЕНТА И

СОВЕТА от 27 января 2003 г. в отношении старых электрических и

электронных приборов.



KUSTĪBAS DETEKTORS IP44, 110°, 180°

NOTEIKUMIEM ATBILSTOŠA LIETOŠANA

Mūsu izgatavotā ierīce ir aizsargāta pret ūdens šļakatām un piemērota

izmantošanai ārpus telpām, IP44.

Atbilstības apliecinājums saskaņā ar atbilstošajām Eiropas

direktīvām.

TEHNISKIE DATI

Spriegums: 230V∼, 50Hz

Komutācijas sprieguma jauda: Kvēlspuldzes līdz 1200W,

Luminiscējošās lampas līdz 300 VA

Uztveršanas leņķis 110°: Art.-Nr. 0075110503, 0075110103,

0075110703

Uztveršanas leņķis 180°: Art.-Nr. 0075180503, 0075180103,

0075180703

Darbības platums: apm. 12 m

Regulēšanas leņķis: vertikāli un horizontāli

Laika aizture: no 5 sekundēm līdz apm.12 minūtēm

Krēslas iestatījums: no gaiša līdz tumšam

Gaidīšanas režīms: apm. 1 W

Aizsardzības klase: IP44 aizsardzība pret ūdens šļakatām,

izmantošanai ārpus telpām

DROŠĪBAS NORĀDĪJUMI

▪ Instalāciju drīkst veikt vienīgi kvalificēti speciālisti saskaņā ar

spēkā esošajiem instalācijas noteikumiem. Lūdzam vērsties

sertificētā specializētā elektrouzņēmumā.

VISPĀRĒJA INFORMĀCIJA

Kustības detektora darbība balstīta uz pasīvo infrasarkano staru

tehnoloģiju. Tas reaģē uz kustību no siltuma avotiem. Ja, piem., kāda

persona nonāk uztveršanas zonā, tumsā automātiski ieslēdzas pieslēgtais

apgaismojums.

Kustības detektors rūpējas par drošību un komfortu. Viesi tiek sagaidīti

ar gaismu, bet zagļus gaisma aizbiedē. Izmantojot infrasarkano staru

kustības detektoru, jūs ietaupīsiet elektroenerģiju, jo pēc iestatītā

apgaismošanas intervāla beigām spuldzes automātiski izslēdzas.

Iebūvētā fotodiode neļauj kustības detektoram darboties dienā.

EKSPLUATĀCIJAS UZSĀKŠANA

▪ Kustības detektoru ieteicams novietot sānis no pārvietošanās virziena,

lai tiktu aptverti vairāki sektori.

▪ Darbības tālums un jutīgums ir atkarīgs no apkārtējās vides

temperatūras. Vēsā laikā tā darbības tālums un jutīgums palielinās, jo

temperatūras atšķirība, piem., cilvēka pret apkārtni, ir lielāka.

▪ Neuzstādiet kustības detektoru siltuma avotu tuvumā, piem., pie

kamīniem, izplūdes ventilācijas vai tml., jo tie var ietekmēt infrasarkano

staru kustības detektora jutīgumu.

▪ Nepieļaujiet tieša siltuma starojuma iedarbību.

▪ Gaismas starojums vai spoguļattēls ietekmē fotodiodes darbību

(krēslas slēdzi).

▪ Koki vai krūmi var izraisīt viltus ieslēgšanos. Uzstādiet kustības

detektoru pietiekamā attālumā no tiem.

▪ Netīras optiskās ierīces (piem., ar sakrājušos putekļu kārtu) var

samazināt uztveršanas diapazonu.

▪ Ierīce ir aizsargāta no nokrišņu ietekmes, taču ieteicams, lai tā atrodas

zem papildu nojumes.

MONTĀŽA

Uzmanību:

Pirms montāžas jāatvieno pieslēguma vada elektriskās

strāvas ķēde un jānodrošina pret nejaušu ieslēgšanos.

1. Atskrūvējiet un noņemiet kustības detektora apakšējo daļu. Att. [1]

2. Apakšējo daļu pieskrūvē pie sienas ar komplektā pievienotajām

skrūvēm un dībeļiem optimālajā, apm. 2-2,5 metru montāžas augstumā.

Kustības detektora iestatīšanas skrūvēm montāžas laikā jārāda uz leju.

Att. [1]

3. Kustības detektors jāpieslēdz saskaņā ar zemāk redzamo pieslēguma

shēmu Att. [2]. Neaizmirstiet, ka pievienotais gumijas starpnis jāpārvelk

pāri vadam.

4. Kustības detektora augšējo daļu pieskrūvējiet pie apakšējās daļas.

Att. [1]

TESTĒŠANA UN IESTATĪJUMI

Pēc atkārtotas ieslēgšanas, iedegas pieslēgtā apgaismojuma spuldze.

1. Pagaidiet, līdz gaisma izslēdzas.

2. Uzmanīgi pagrieziet uztveršanas jutīguma un laika regulatoru pulksteņa

rādītāja kustības virzienā līdz atdurei labajā pusē, testa pozīcijā. Att.

[3]

3. Ierīcei nepieciešamas apm. 40 sekundes mērījuma veikšanai, lai tā

sāktu darboties pareizi.

4. Apstaigājiet teritoriju, aizejot no uztveršanas zonas, apgaismojums

izslēdzas ar laika aizkavi, ienākot teritorijā, tas no jauna ieslēdzas.

Starp testiem jāievēro vismaz 5 sekunžu pārtraukums Att. [5].

5. Pagriežot regulatoru pa kreisi, tagad varat iestatīt vēlamo jutīguma

slieksni un kustības detektora ieslēgšanās/izslēgšanās intervālu.

6. Darbības tālumu iespējams mainīt, regulējot slīpuma leņķi. Att. [4]

7. Atkarībā no gadalaika, temperatūras izmaiņas var izmainīt uztveršanas

jutīgumu.

LAIKA AIZKAVES IESTATĪJUMS

▪ Laika iestatījums regulē intervālu, cik ilgi gaismai jāpaliek ieslēgtai.

▪ Ieslēgšanās ilgumu iespējams laideni regulēt no atdures labajā pusē –

(apm. 5 sekundes) līdz atdurei kreisajā pusē + (apm. 12 minūtes).

APKOPE UN TĪRĪŠANA

▪ Atvienojiet ierīci no elektriskās strāvas un nodrošiniet strāvas

ķēdi pret atkārtotu ieslēgšanos.

▪ Tīrīšanai izmantojiet sausu vai nedaudz samitrinātu lupatiņu,

kas nepūkojas, un, ja nepiec., izmantojiet maigu tīrīšanas

līdzekli. Neizmantojiet abrazīvus vai šķīdinātāju saturošus

tīrīšanas līdzekļus.

WEEE - NORĀDĪJUMS UTILIZĀCIJAI

Saskaņā ar Eiropas Savienības prasībām elektriskās un elektroniskās

ierīces vairs nedrīkst utilizēt kopā ar nešķirotiem atkritumiem. Simbols

ar atkritumu konteineri uz ratiem norāda uz atsevišķas utilizācijas

nepieciešamību.

Piedalieties arī Jūs apkārtējās vides aizsardzībā un parūpējieties par to, lai šī

ierīce, ja Jūs to vairs neizmantojat, būtu pienācīgi utilizēta ar tam paredzēto

atkritumu šķirošanas sistēmu palīdzību.

EIROPAS PARLAMENTA UN PADOMES DIREKTĪVA 2002/96/EG no 2003.

gada 27. janvāra par nolietotām elektriskajām un elektroniskajām ierīcēm.



JUDESIO JUTIKLIS IP44, 110°, 180°

NAUDOJIMAS

Mūsų gaminys yra apsaugotas nuo dulksnos ir yra tinkamas naudoti lauke

(IP44).

atitinka atitinkamas Europos direktyvas.

TECHNINIAI DUOMENYS

Įtampa: 230V∼, 50Hz

Galia: kaitinamosios lempos iki 1200W liuminescencinės lempos iki 300VA

Veikimo kampas110°: Gaminio Nr. 0075110503, 0075110103,

0075110703

Veikimo kampas180°: Gaminio Nr. 0075180503, 0075180103,

0075180703

Veikimo atstumas: apie 12m

Nuokrypio kampas: vertikalus ir horizontalus

Nustatymo laikas: nuo 5 sek. iki maždaug 12 min.

Prieblandos nustatymas: nuo šviesos iki tamsos

Budėjimo režimas: apie 1W

Apsauga: IP44 apsaugotas nuo dulksnos, skirtas naudoti lauke

SAUGUMO NURODYMAI

▪ Prietaiso montavimo darbus gali atlikti tik kvalifikuoti

specialistai, laikydamiesi galiojančių montavimo instrukcijų.

Dėl montavimo darbų kreipkitės į registruotą elektros

instaliacijos darbus atliekančią įmonę.

BENDROJI INFORMACIJA

Judesio jutiklis veikia pagal pasyviąją infraraudonųjų spindulių

technologiją. Jis reaguoja į judesius ir šilumos šaltinius. Pvz., patekus

žmogui į jo veikimo spindulį, tamsoje automatiškai įsijungia prijungtas

šviesos šaltinis.

Judesio jutiklis užtikrina saugumą ir komfortą. Lankytojai pasitinkami

šviesoje, o įsibrovėlius šviesa atbaido. Infraraudonųjų spindulių judesio

jutiklis taupo energiją, nes praėjus nustatytam degimo laikui lempos

automatiškai išjungiamos.

Įmontuotas fotodiodas neleidžia, kad judesio jutiklis veiktų dienos metu.

NAUDOJIMO PRADŽIA

▪ Judesio jutiklį reikia nustatyti ėjimo kryptimi, idant būtų apimta kuo

daugiau zonų.

▪ Veikimo spindulys ir jautrumas priklauso nuo esamos aplinkos

temperatūros. Esant žemai temperatūrai, veikimo spindulys ir jautrumas

padidėja, nes padidėja temperatūros skirtumai, pvz., tarp žmonių ir

aplinkos.

▪ Nemontuokite judesio jutiklio šalia šilumos šaltinių, pvz., židinių,

ventiliacijos ar pan. prietaisų, nes jie gali sutrikdyti infraraudonųjų

spindulių jutiklio jautrumą.

▪ Saugokite nuo tiesioginių spindulių.

▪ Šviesos spinduliai arba atspindys gali sutrikdyti fotodiodo (automatinio

šviesos įjungimo tamsoje jutiklio) veikimą.

▪ Medžiai arba krūmai gali sąlygoti klaidingą reakciją. Judesio jutiklį

montuokite tinkamu atstumu.

▪ Optikos užteršimas (pvz., susikaupus dulkėms) gali sumažinti veikimo

spindulį.

▪ Nors prietaisas apsaugotas nuo atmosferos reiškinių, jį vis tiek

rekomenduojama uždengti.

SURINKIMAS

Dėmesio!

Prieš montuodami prietaisą prijunkite elektros instaliacijos

grandinę esant išjungtai įtampai ir pasirūpinkite, kad

pakartotinai neįsijungtų.

1. Judesio jutiklio apatinė dalis nuimama ją atsukus, kaip parodyta, pav. [1]

2. Apatinė prietaiso dalis tvirtinama naudojant pridėtuosius varžtus ir

kaiščius. Optimalus montavimo aukštis – nuo 2 iki 2,5 m. Montuojant

tvirtinamasis judesio jutiklio varžtas turi būti nukreiptas į apačią. pav. [1]

3. Prijunkite judesio jutiklį pagal žemiau nurodytą schemą, pav. [2].

Nepamirškite ant laido užmauti pridėtą guminę movą.

4. Viršutinę dalį su pačiu judesio jutikliu prisukite prie apatinės, pav. [1]

BANDYMAS/NUSTATYMAS

Pakartotinai įjungus užsidega prijungtas šviestuvas.

1. Palaukite, kol šviesa išsijungs.

2. Labai atsargiai pagal laikrodžio rodyklę pasukite jautrumo reguliatorių

ir laiko reguliatorių iki dešiniojo eigos ribotuvo į bandymo padėtį, pav.

[3].

3. Prietaisas tinkamai reaguoja praėjus apie 40 sek. nuo užfiksavimo.

4. Nueikite toliau: išeinant iš veikimo kampo apšvietimas po kiek laiko

išsijungs, įeinant – vėl įsijungs. Tarp bandymų turi praeiti mažiausiai

5 sek., pav. [5].

5. Sukant reguliatorių prieš laikrodžio rodyklę galima nustatyti

pageidaujamą jautrumą ir judesio jutiklio įsijungimo laiką.

6. Veikimo spindulį galima keisti reguliuojant nuokrypio kampą, pav. [4].

7. Nuo metų laiko priklausantys temperatūrų svyravimai gali sukelti

prietaiso jautrumo pakitimus.

LAIKO NUSTATYMAS

▪ Ši funkcija leidžia nustatyti šviesos degimo trukmę.

▪ Šviesos degimo laikas nustatomas laipsniškai, nuo dešiniojo ribotuvo –

(apie 5 sek.) iki kairiojo ribotuvo + (apie 12 min.).

TECHNINĖ PRIEŽIŪRA

▪ Išjunkite judesio jutiklio elektros tiekimą ir vėl prijunkite

apsaugą nuo pakartotinio įsijungimo.

▪ Valykite prietaisą sausa arba drėgna nesipūkuojančia

šluoste. Jei reikia, naudokite švelnią valymo priemonę.

Nenaudokite šveičiančių valymo priemonių arba valiklių,

kurių sudėtyje yra tirpiklių.

PAŠALINIMAS

ES teritorijoje šis simbolis nurodo, kad šio produkto negalima

pašalinti su buitinėmis šiukšlėmis. Seni prietaisai susideda iš

vertingų perdirbamų medžiagų, kurios turėtų būti priskirtos

perdirbimui, kad nebūtų pakenkiama aplinkai arba žmogaus

sveikatai nekontroliuojamu šiukšlių pašalinimu.

Todėl senus prietaisus prašome pašalinti specialių surinkimo sistemų keliu

arba prietaisą siųsti pašalinimui į tą vietą, kur ją pirkote. Tada ten tas

prietaisas bus priskirtas medžiaginiam perdirbimui.

• 

LIIKUMISANDUR IP44, 110°, 180°

SIHIPÄRANE KASUTAMINE

Meie toode on pritsmeveekindel ja sobib välisaladele, IP44.

Vastab ELi vastavasisulistele direktiividele.

TEHNILISED ANDMED

Pinge: 230V∼, 50Hz

Lülitusvõimsus: hõõglambid kuni 1200W, luminofoorlambid kuni 300VA

Tuvastusnurk 110°: Art. nr 0075110503, 0075110103,

0075110703

Tuvastusnurk 180°: Art. nr 0075180503, 0075180103,

0075180703

Tuvastuskaugus: umbes 12m

Seadistusnurk: vertikaalne ja horisontaalne

Seadistatav aeg: 5 sekundit kuni umbes 12 minutit

Hämarusseadistus: valgest pimedani

Ooterežiim: umbes 1W

Kaitseaste: IP44 pritsmekindel, välistingimustesse

OHUTUSJUHISED

▪ Liikumisandurit tohivad paigaldada vaid vastava väljaõppega

spetsialistid, kes järgivad kehtivaid paigalduseeskirju. Selleks

pöörduge kvalifitseeritud elektritööde ettevõtte poole.

ÜLDINE TEAVE

Liikumisandur töötab passiivse infrapunatehnika põhimõttel. Andur

reageerib soojusallikate liikumisele. Näiteks: kui inimene astub anduri

tuvastusalasse, lülitatakse pimedas automaatselt sisse anduriga ühendatud

valgusallikas.

Liikumisandur hoolitseb turvalisuse ja mugavuse eest. Külalised võetakse

valgusega vastu ning sissetungijad peletatakse eemale. Infrapuna-

liikumisandurid säästavad energiat, kuna lambid lülitatakse pärast

eelseadistatud põlemisaja lõppu automaatselt välja.

Sisseehitatud fotodiood tagab, et liikumisandur päeval ei tööta.

KASUTUSELEVÕTT

▪ Eelistada tuleks liikumisanduri paigaldamist liikumistelje suhtes küljele,

et läbitaks mitu sektorit.

▪ Toimeulatus ja tundlikkus sõltuvad antud keskkonnas valitsevast

temperatuurist. Külma ilmaga toimeulatus ja tundlikkus suurenevad,

kuna inimese ja keskkonna temperatuuride vahed on suuremad.

▪ Ärge paigaldage liikumisandureid soojusallikate, nagu näiteks

kaminate, ventilatsiooniseadmete jmt lähedusse, kuna need mõjutavad

negatiivselt infrapunasensorite tundlikkust.

▪ Vältida tuleks otsest soojuskiirgust.

▪ Valguskiirgus ja peegeldused mõjutavad negatiivselt fotodioodi

töötamist (hämaruslüliti).

▪ Puud ja põõsad võivad põhjustada valelülitusi. Paigaldage

liikumisandur piisavasse kaugusesse.

▪ Optika määrdumine (näiteks tolmu kogunemine) võib vähendada

liikumisanduri toimeulatust.

▪ Seade on kaitstud ilmastikumõjude eest, kuid lisakatus on soovitatav.

PAIGALDAMINE

Tähelepanu!

Enne paigaldamist tuleb ühenduskaabli vooluring

kaitselahutada ning välistada eksliku tagasilülitamise

võimalus.

1. Kruvige liikumisandur lahti ning eemaldage alumine detail. Joonis [1].

2. Alumine detail kinnitatakse seinale optimaalsele kõrgusele 2-2,5

m kaasasolevate kruvide ja tüüblitega. Paigaldamisel peavad

liikumisanduri seadistuskruvid asetsema suunaga allapoole. Joonis [1].

3. Ühendage liikumisandur vastavalt alltoodud elektriskeemile. Joonis [2].

Ärge unustage kaasasolevat kummi kaablile tõmmata.

4. Kruvige ülemine detail koos liikumisanduriga alumisele. Joonis [1].

TEST/SEADISTAMINE

Pärast sisselülitamist põleb anduriga ühendatud lamp.

1. Oodake kuni valgus välja lülitub.

2. Pöörake tundlikkuse- ja ajaregulaator väga ettevaatlikult kellaosuti

liikumise suunas lõpuni testimisasendisse. Joonis [3].

3. Veatuks töötamiseks vajab seade umbes 40 sekundit taatlemisaega.

4. Kõndige ala läbi; tuvastusalast lahkumisel lülitub valgustus ajalise

viivitusega välja, tuvastusalasse naasedes aga taas sisse. Testide vahel

tuleks pidada vähemalt 5-sekundilisi pause. Joonis [5].

5. Pöörates regulaatorit vasakule on võimalik vastavalt soovile seadistada

liikumisanduri vastuvõtja tundlikkust ja lülituse kestust.

6. Toimeulatust on võimalik muuta kaldenurga reguleerimisega. Joonis [4].

7. Aastaaegadest tingitud temperatuurimuutused võivad muuta anduri

vastuvõtja tundlikkust.

AJA SEADISTUS

▪ Aja seadistus reguleerib aega, mille vältel jääb valgustus sisselülitatuks.

▪ Valgustuse põlemistsükli kestvust on võimalik sujuvalt reguleerida

paremalt – (umbes 5 sekundit) vasakule + (umbes 12 minutit).

HOOLDAMINE

▪ Lülitage paigaldis pingevabaks ning välistage ekslik

tagasilülitamise võimalus.

▪ Kasutage puhastamiseks kuiva või kergelt niisket,

ebemeid mitte andvat lappi, vajadusel kasutage õrna

puhastusvahendit. Ärge kasutage abrasiivseid ja

lahustisisaldusega puhastusvahendeid.

ELEKTRI- JA ELEKTROONIKASEADMETE JÄÄTMEID KÄSITLEV

DIREKTIIVI (WEEE) KOHANE JÄÄTMEKÄITLUSINFO

Elektri- ja elektroonikaseadmete jäätmeid ei ole enam lubatud

euroopa õigusaktide kohaselt viia sorteerimata prügi hulka.

Ratastel prügikonteineri sümbol juhib teie tähelepanu asjaolule,

et seade on vaja lahuskoguda.

Aidake ka teie loodust kaitsta ja kandke selle eest hoolt, et see seade

antaks pärast selle kasutamisaja lõppu selleks ettenähtud jäätmete

lahuskogumispunkti.

EUROOPA PARLAMENDI JA NÕUKOGU 27. jaanuari 2003. a

DIREKTIIV 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta.

• 

LIIKETUNNISTIN IP44, 110°, 180°

MÄÄRÄYSTENMUKAINEN KÄYTTÖ

Tuotteemme on roiskevesisuojattu ja soveltuu ulkokäyttöön, IP44.

Yhdenmukainen sovellettavien eurooppalaisten direktiivien

kanssa.

TEKNISET TIEDOT

Jännite: 230V∼, 50Hz

Kytkentäteho: hehkulamput enintään 1200W, loisteputket enintään 300VA

Valvonta-alue 110°: tuotenro 0075110503, 0075110103,

0075110703

Valvonta-alue 180°: tuotenro 0075180503, 0075180103,

0075180703

Valvonta-alue eteenpäin: n. 12m

Säätökulma: pysty- ja vaakasuuntaan

REV Ritter GmbH

Frankenstr. 1-4

D-63776 Mömbris

www.rev.biz

[1]

[2]

[3]

[4]

[5]

ca.12 m

ca. 6 m

TIME

LUX

red

blue

brown

11.12

Typ BW906

ANL_BW906.indd 3 05.11.2012 09:25:13

Rev 15273 6 Инструкция по эксплуатации онлайн [3/4] 198008

Похожие устройства
