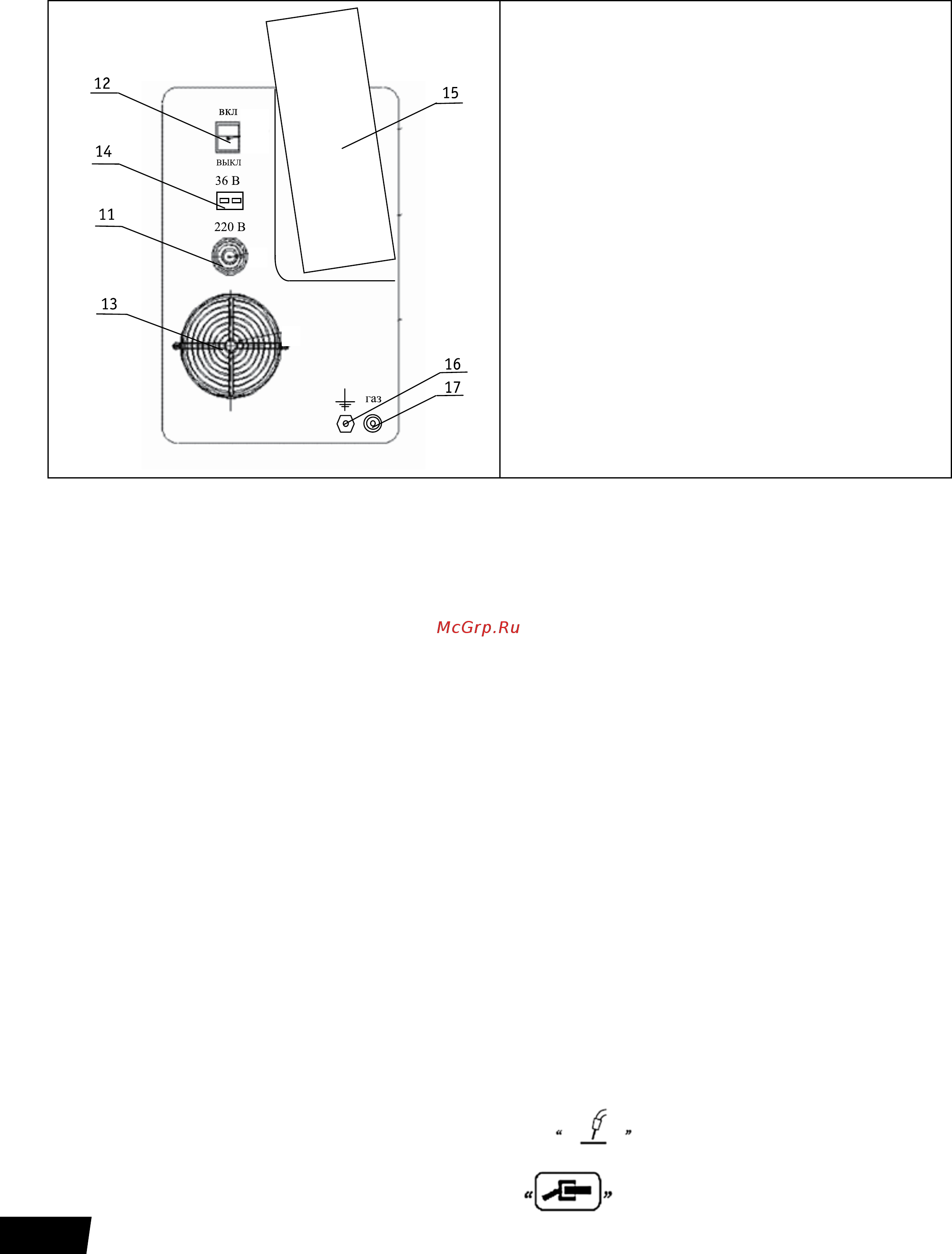

5.1. Устройство передней панели

11. Разъем кабеля сети.

12. Выключатель сети.

13. Вентилятор.

14. Разъем подключения подогревателя

газа.

15. Кожух для установки катушки

со сварочной проволокой.

16. Заземление.

17. Подсоединение газа.

6. Установка и эксплуатация

ВНИМАНИЕ:

Пожалуйста, устанавливайте аппарат только в соответствии с ниже перечис-

ленной последовательностью действий:

– Операции по подсоединению электрических проводов должны проводиться

после отключения питания аппарата посредством сетевого выключателя.

– Класс защиты данного оборудования – IP23, поэтому не используйте его

в дождь.

6.1. Подсоединение сетевого кабеля.

1. В комплект оборудования входит сетевой кабель. Подсоедините сетевой кабель к электро-

сети с требуемыми параметрами. Аппарат MIG 250 подсоединяется к трехфазной сети пере-

менного тока с напряжением 380 В.

2. Разъем сетевого кабеля должен соответствовать потребляемому току (то есть вилка сетевого

кабеля аппарата MIG 250 должна быть рассчитана на силу тока не менее 16 А по каждой

фазе) во избежание окисления и перегрева.

3. Используйте мультиметр для проверки соответствия значения напряжения заданному диапазо-

ну.

4. Надежно заземлите аппарат специальным кабелем, подсоединяемым к корпусу аппарата.

6.2.1. Установка для сварки в среде защитных газов.

1. Подсоедините разъем кабеля горелки к разъему

на панели управления и закрути-

те до упора.

2. Подсоедините обратный кабель к разъему

в средней части передней панели
