Сварог AS-2-F (S) [4/12] Общее описание

1. ОБЩЕЕ ОПИСАНИЕ

Сварочные маски ТМ «Сварог» с автоматическим затемнением являются средством

защиты нового поколения. Они предназначены для защиты глаз от светового излучения

при различных видах сварки: ручная дуговая, аргонодуговая, полуавтоматическая в среде

защитных газов, а также при плазменной резке. Маски оснащены жидкокристаллическим

светофильтром, оптическим электронным контролем, солнечной батареей.

Жидкокристаллический светофильтр автоматически затемняется при

появлении сварочной дуги. Маски обеспечивают сварщику постоянную защиту

от ультрафиолетовых и инфракрасных излучений. Корпуса масок изготовлены из

высокополимерных материалов, износо- и термоустойчивы.

Маски оснащены светофильтрами, которые имеют три основных настраиваемых

параметра: затемнение, задержка срабатывания, светочувствительность.

На маске AS-2-F (I) все указанные параметры регулируются на светофильтре. Маски

AS-2-F, AS-2-F (G), AS-2-F (V), AS-2-F (S), AS-2-F (XS) имеют внешнюю регулировку

затемнения, на самом светофильтре можно настроить такие параметры, как

светочувствительность и задержка срабатывания.

При этом маски модели AS-2-F (G) имеют дополнительную функцию антизатемнения

вспышки, а светофильтр в масках AS-2-F (V) оснащен индикатором заряда батареи

и кнопкой тестовой проверки затемнения.

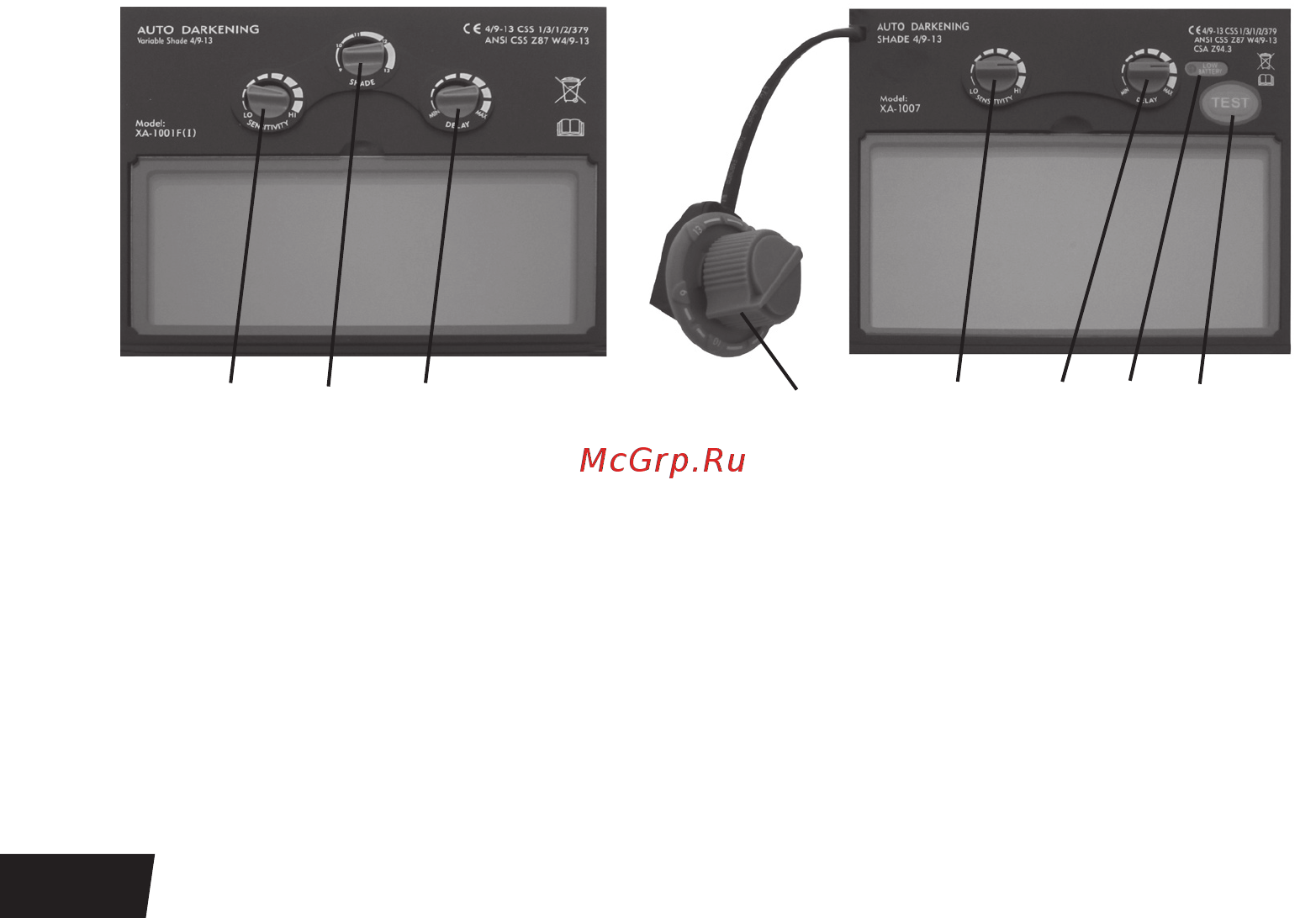

На рис. 1.1 и 1.2 изображены различные модели светофильтров с регулируемыми

настройками, которыми комплектуются сварочные маски.

Рис. 1.1 Рис. 1.2

Для модели AS-2-F (I) Для моделей AS-2-F, AS-2-F (G), AS-2-F (V), AS-

2-F (S), AS-2-F (XS)

1. Регулятор светочувствительности 1. Регулятор светочувствительности

2. Регулятор затемнения 2. Регулятор задержки срабатывания

3. Регулятор задержки срабатывания 3. Светодиод заряда батареи (только для модели AS-2-F (V))

4. Кнопка «TEST» (только для модели AS-2-F (V))

5. Внешний регулятор затемнения

2 31 1 2 3 4
