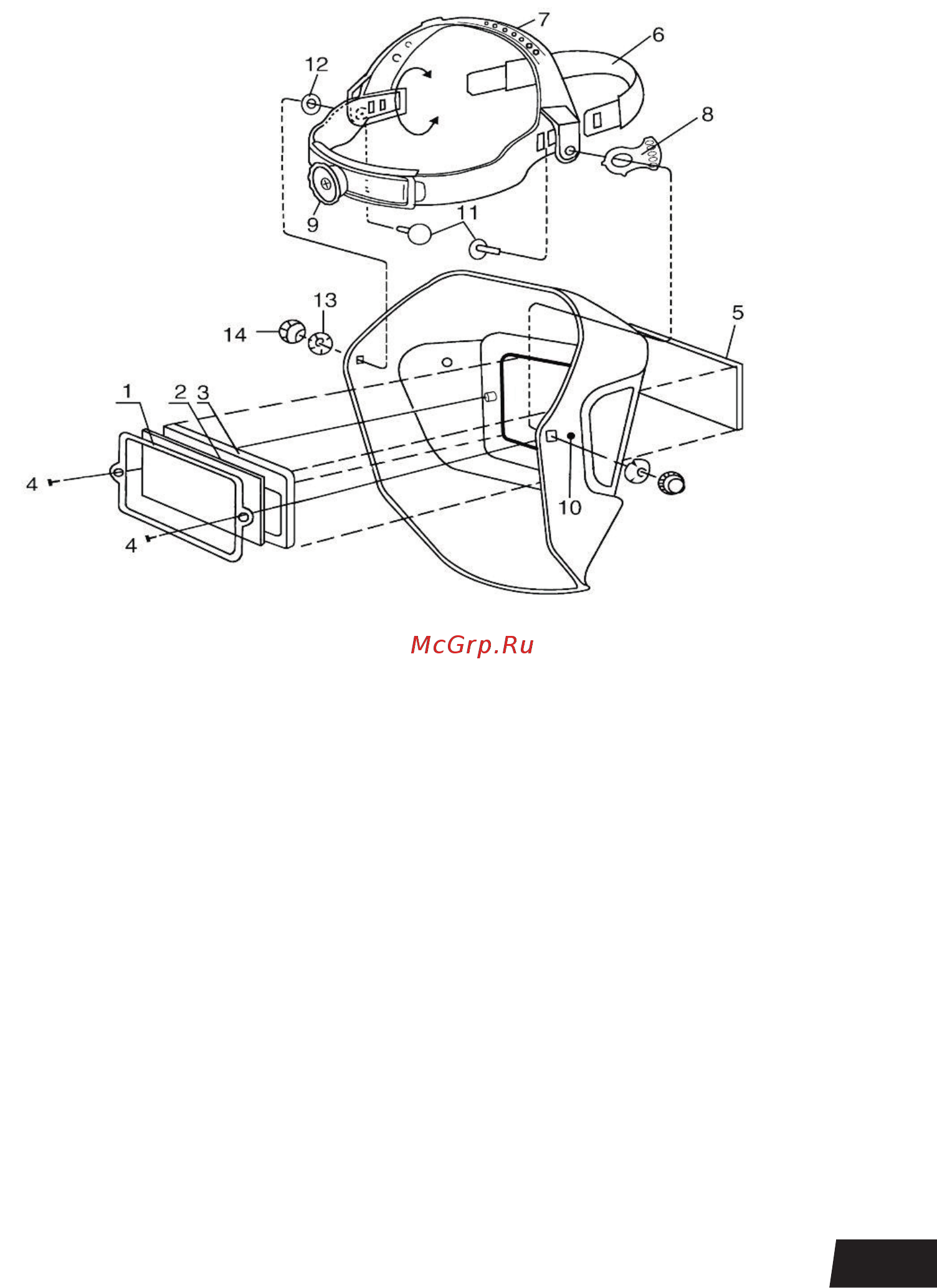

На рис. 2 представлена схема сборки корпуса маски и подголовника.
Рис. 2
1. Рамка 8. Фиксатор сегментной регулировки
2. Внутренняя защитная пластина 9. Горизонтальный регулятор наголовника
3. Автоматический светофильтр 10. Опорная точка
4. Крепежный винт для рамки 11. Фиксатор наголовника
5. Внешняя защитная пластина 12. Гайка для блокировки
6. Передняя дуга наголовника 13. Металлическая пружина
7. Вертикальный регулятор наголовника 14. Блокирующая гайка
