11
рус
7. Принцип работы и конструкция изделия.
Стабилизаторы RUCELF относятся к электромеханическому типу
стабилизаторов, обеспечивающих плавное регулирование выходного
напряжения с высокой точностью его поддержания. Регулирование
обеспечивается сервоприводом, автоматически отслеживающим
изменение входного напряжения. Выходное напряжение измеряется и
сравнивается с эталонным напряжением блока управления. Если имеется
отклонение - тогда начинает работать серводвигатель, настраивая
добавочное напряжение так, чтобы напряжение на выходе приняло
эталонное значение. Величина добавочного напряжения, в зависимости от
колебания входного, либо прибавляется, либо вычитается из искаженного
сетевого напряжения. На стабилизаторах RUCELF устанавливается
цифровая плата с микропроцессорным управлением, которая осуществляет
логическое управление защитой по нижнему и верхнему пределу. Установлен
температурный датчик, который защищает стабилизатор от перегрева.
При превышении допустимой рабочей температуры, отключает выходную
нагрузку.

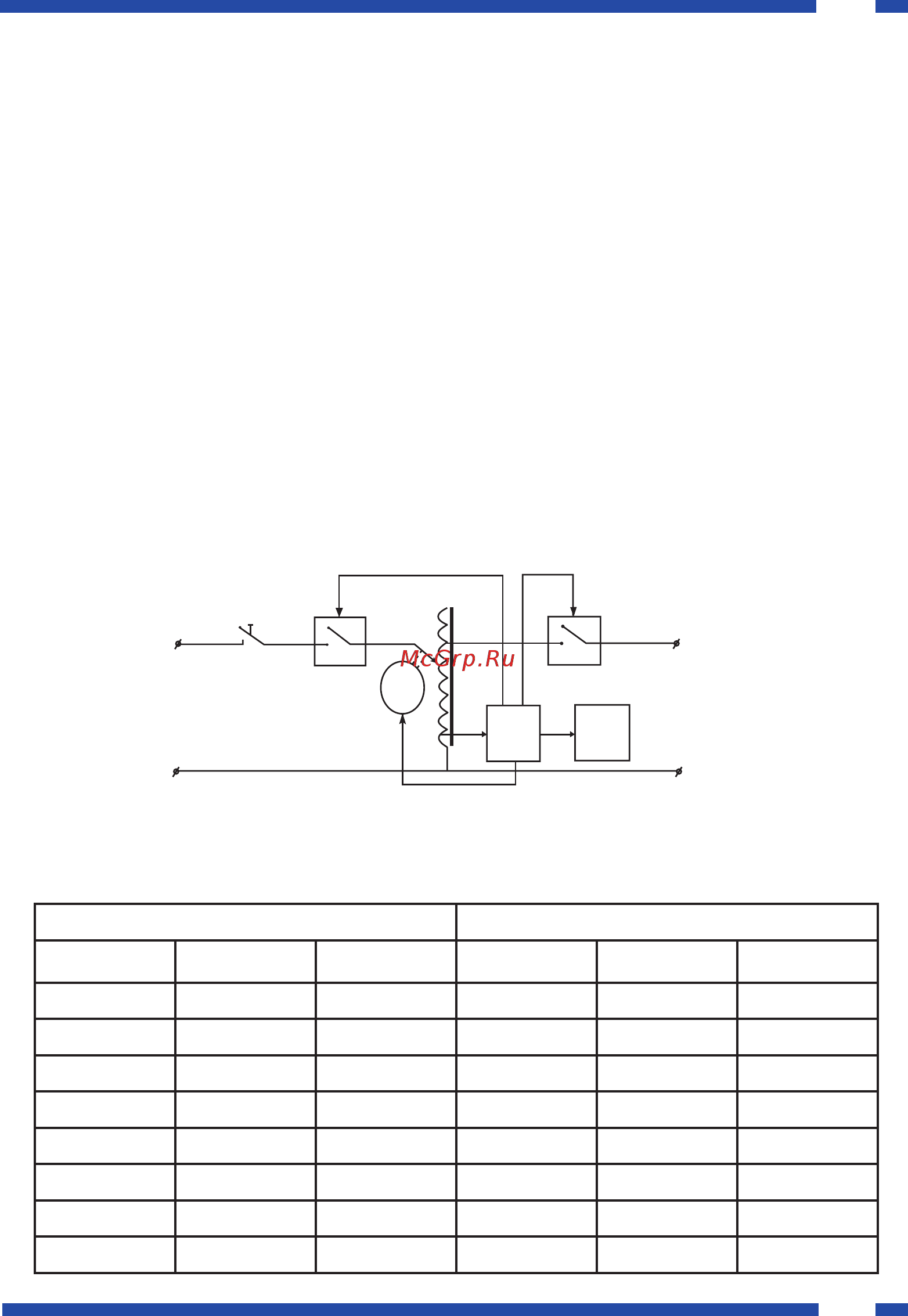

Однофазные стабилизаторы
Рис. 4
Cрабатывание защиты стабилизатора
повышенное напряжение пониженное напряжение
входное
напряжение, В
выходное
напряжение, В
задержка
отключения, сек
входное
напряжение, В
выходное
напряжение, В
задержка
отключения, сек
278 238 3О 117 19О 3О
282 241 18 112 182 18
286 244 9 11О 178 9
288 247 4 1О8 175 4
293 25О 2 1О6 172 2
296 253 1 1О4 169 1
3ОО 256 О,2 1ОО 163 О,6
98 16О О,2
Нагрузка
Сеть
А’А
N N
К1
К2
АВ
АТ
СП
БУЗ
БИ
