7. Принцип роботи і конструкція виробу.

Стабілізатори RUCELF відносяться до електромеханічному типу

стабілізаторів, що забезпечують плавне регулювання вихідної напруги з

високою точністю її підтримки. Регулювання забезпечується сервопривідом,

який автоматично відслідковує зміну вхідної напруги. Вихідна напруга

вимірюється і порівнюється з еталонною напругою блоку керування. Якщо є

відхилення - тоді починає працювати серводвигун, налаштовуючи додаткову

напругу так, щоб напруга на виході прийняла еталонні значення. Величина

додаткової напруги, в залежності від коливання вхідної, або додається

або віднімається з викривленої мережевої напруги. У стабілізатори

RUCELF встановлюється цифрова плата з мікропроцесорним керуванням,

яка здійснює логічне керування захистом по нижній та верхній межі.

Встановлено температурний датчик, який захищає стабілізатор від перегріву.

При перевищенні допустимої робочої температури, відключає вихідне

навантаження.

Однофазні стабілізатори

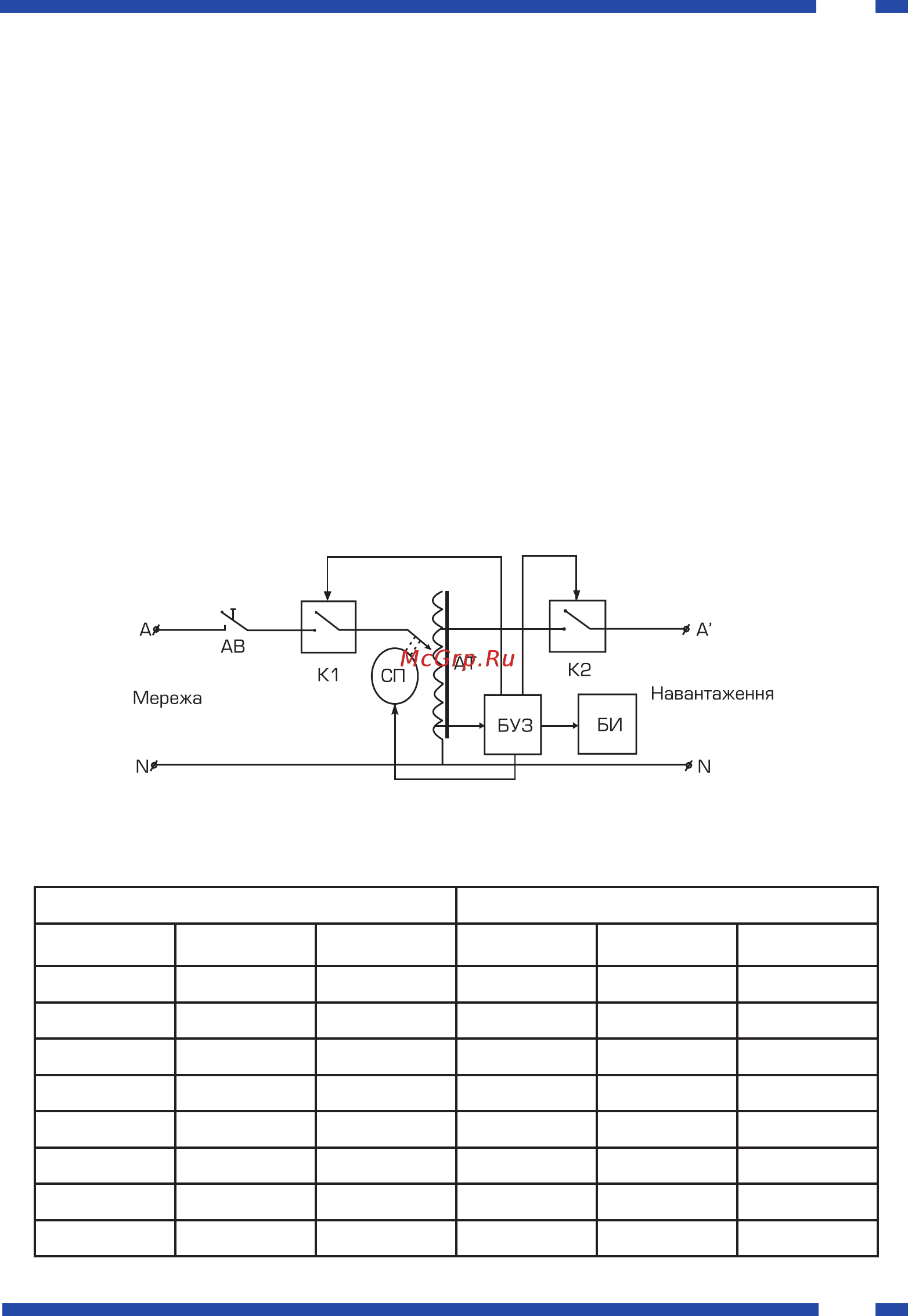

Рис. 4

Спрацьовування захисту стабілізатора

Підвищена напруга Понижена напруга

Вхідна

напруга, В

Вихідна

напруга, В

Затримка

вимкнення, сек

Вхідна

напруга, В

Вихідна

напруга, В

Затримка

вимкнення, сек

278 238 3О 117 19О 3О

282 241 18 112 182 18

286 244 9 11О 178 9

288 247 4 1О8 175 4

293 25О 2 1О6 172 2

296 253 1 1О4 169 1

3ОО 256 О,2 1ОО 163 О,6

98 16О О,2
