Royal Thermo biliner 500/silver satin - 12 секц. Инструкция по эксплуатации онлайн

Royal Thermo biliner 500/silver satin - 12 секц. Инструкция по эксплуатации онлайн
Технический
паспорт
изделия
Технический
паспорт
изделия
Биметаллические
радиаторы
Биметаллические
радиаторы
Технические характеристики и описание радиаторов
Модель BILINER 500
REVOLUTION
BIMETALL 500
REVOLUTION
BIMETALL 350
VITTORIA 500 VITTORIA 350
Теплоотдача секции (при ∆t=70 °С), Вт
171 161 11 6 16 0 114
Рабочее давление, бар 30 30 30 30 30
Опрессовочное давление, бар 45 45 45 45 45
Давление на разрыв, бар >200 >200 >200 >200 >200
Масса секции, кг 1,90 1,80 1,40 1,75 1,35
Объем воды в секции, л 0,205 0,205 0,175 0,205 0,175
Габаритные размеры, мм 574×80×87 564×80×80 415 ×80×80 560×80×80 408×80×80
Таблица поправочных коэффициентов для расчета мощности радиатора
∆Т 40 45 50 55 60 65 70 75 80 85
К 0,48 0,56 0,65 0,73 0,82 0,91 1 1,1 1,2 1,3
Перед установкой радиатора убедитесь в соответствии параметров системы отопления
основным характеристикам радиатора в управляющей компании Вашего дома.
Производитель не несет ответственности в случае невыполнения
инструкции по монтажу.
Для радиаторов до 12 секций
используйте 2 кронштейна.
Для радиаторов
12 и более секций
используйте 3 кронштейна
(2 сверху и 1 снизу).

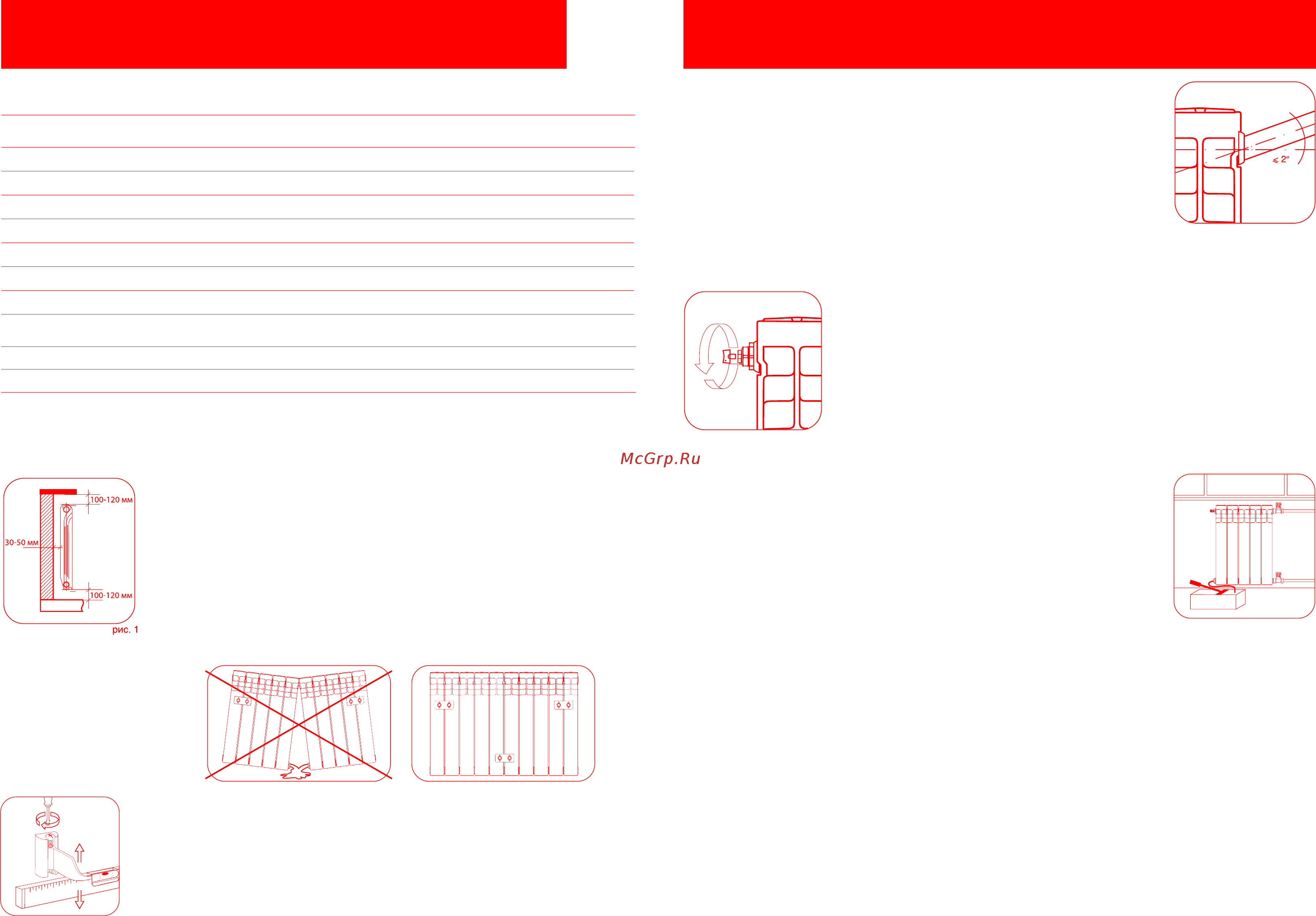

3. Монтаж радиатора на стену (рис. 2)
рис. 2
рис. 3
рис. 4
рис. 5
рис. 6
Не снимайте полиэтиленовую защитную пленку с радиатора
до окончания ремонтных работ.
Для того, чтобы идеально ровно смонтировать радиатор
на стену, используйте оригинальные регулируемые кронштейны
Royal Thermo (рис. 3).
4. Подключение радиатора к системе отопления, его эксплуатация
и обслуживание
Радиатор подключается к трубопроводам с помощью специальных гаек-
переходников (либо ½ дюйма, либо ¾ дюйма).
Во избежание аварии допустимо отклонение оси коллектора
радиатора от подводящих труб не более 2° (рис. 4).
Для возможности демонтажа радиатора на подающий и обратный трубопровод
устанавливайте запорную или запорно-регулирующую арматуру.
Для удаления воздуха из радиатора в верхний коллектор обязательна установка
воздухоотводчика.
Для удаления воздуха необходимо периодически (несколько раз в год) вручную
стравливать его с помощью специального ключа (рис. 5).
5. Испытание внутренних санитарно-технических систем
По завершению монтажных работ должны быть выполнены испытания
систем отопления в соответствии с требованиями СП 73.13330.2012
(актуализированная редакция СНиП 3.05.01-85).
Гидростатическое испытание водяных систем и приборов отопления должно
производиться под давлением, равным 1,5 рабочего давления (прим. рис. 6).
По факту проведения испытаний составляется акт ввода системы
и приборов отопления в эксплуатацию в установленной форме.
Эксплуатация радиатора и его обслуживание
Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами СП 60.13330.2012
и СП 73.13330.2012.
В процессе эксплуатации во избежание выхода радиатора из строя запрещается:
• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе
радиатора) за исключением случаев техобслуживания и демонтажа радиатора;
• резко открывать вентили отключенного от отопления прибора во избежании гидравлического удара;
• устанавливать радиатор в сеть горячего водоснабжения;
• использовать теплоноситель, не соответствующий требованиям, приведенным в настоящем Паспорте и в
«Правилах технической эксплуатации электрических станций и сетей РФ» РД 34.20.501-95;
• спускать теплоноситель из сети отопления при перерывах в работе и остановке в летний период за
исключением аварийных ситуаций и профилактических работ, но не более 15 дней в году;
• использовать трубы и радиаторы в качестве элементов электрических цепей, например, для заземления;
• самостоятельно осуществлять перекомпоновку радиаторов с целью уменьшения или увеличения
количества секций, а также замену отдельных секций радиаторов;
• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.
Монтаж радиаторов
1. Для эффективной работы радиатора необходимо соблюдать монтажные
расстояния, указанные на рис. 1
2. Демонтаж заменяемого радиатора
Перед демонтажем старого радиатора во избежание подтопления помещения
убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).
