Инструкция по эксплуатации Страница: 1

Royal Thermo vittoria 500 - 10 секц. Инструкция по эксплуатации онлайн

Технический

паспорт

изделия

Технический

паспорт

изделия

Биметаллические

радиаторы

Биметаллические

радиаторы

Технические характеристики и описание радиаторов

Модель BILINER 500

REVOLUTION

BIMETALL 500

REVOLUTION

BIMETALL 350

VITTORIA 500 VITTORIA 350

Теплоотдача секции (при ∆t=70 °С), Вт

171 161 11 6 16 0 114

Рабочее давление, бар 30 30 30 30 30

Опрессовочное давление, бар 45 45 45 45 45

Давление на разрыв, бар >200 >200 >200 >200 >200

Масса секции, кг 1,90 1,80 1,40 1,75 1,35

Объем воды в секции, л 0,205 0,205 0,175 0,205 0,175

Габаритные размеры, мм 574×80×87 564×80×80 415 ×80×80 560×80×80 408×80×80

Таблица поправочных коэффициентов для расчета мощности радиатора

∆Т 40 45 50 55 60 65 70 75 80 85

К 0,48 0,56 0,65 0,73 0,82 0,91 1 1,1 1,2 1,3

Перед установкой радиатора убедитесь в соответствии параметров системы отопления

основным характеристикам радиатора в управляющей компании Вашего дома.

Производитель не несет ответственности в случае невыполнения

инструкции по монтажу.

Для радиаторов до 12 секций

используйте 2 кронштейна.

Для радиаторов

12 и более секций

используйте 3 кронштейна

(2 сверху и 1 снизу).

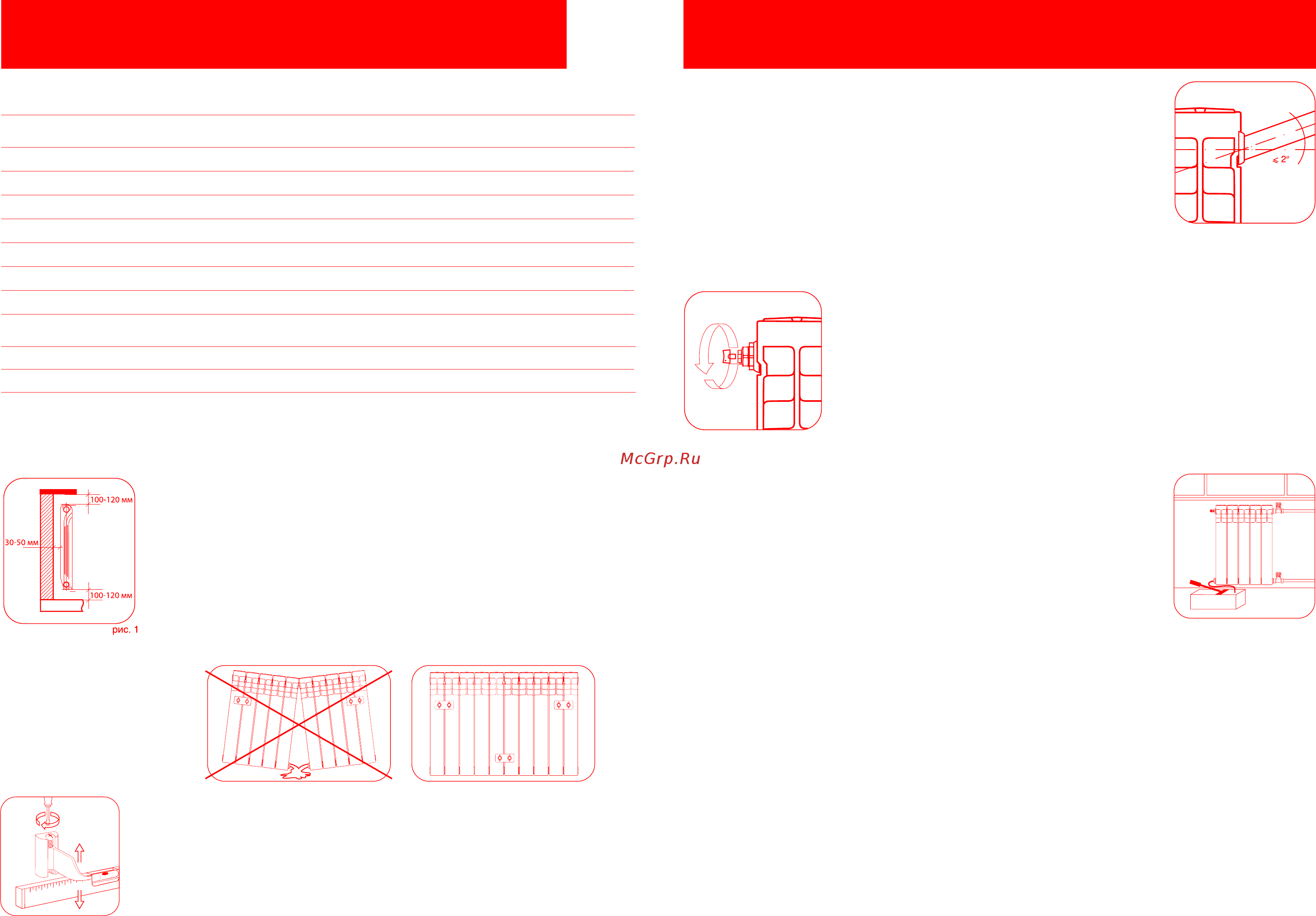

3. Монтаж радиатора на стену (рис. 2)

рис. 2

рис. 3

рис. 4

рис. 5

рис. 6

Не снимайте полиэтиленовую защитную пленку с радиатора

до окончания ремонтных работ.

Для того, чтобы идеально ровно смонтировать радиатор

на стену, используйте оригинальные регулируемые кронштейны

Royal Thermo (рис. 3).

4. Подключение радиатора к системе отопления, его эксплуатация

и обслуживание

Радиатор подключается к трубопроводам с помощью специальных гаек-

переходников (либо ½ дюйма, либо ¾ дюйма).

Во избежание аварии допустимо отклонение оси коллектора

радиатора от подводящих труб не более 2° (рис. 4).

Для возможности демонтажа радиатора на подающий и обратный трубопровод

устанавливайте запорную или запорно-регулирующую арматуру.

Для удаления воздуха из радиатора в верхний коллектор обязательна установка

воздухоотводчика.

Для удаления воздуха необходимо периодически (несколько раз в год) вручную

стравливать его с помощью специального ключа (рис. 5).

5. Испытание внутренних санитарно-технических систем

По завершению монтажных работ должны быть выполнены испытания

систем отопления в соответствии с требованиями СП 73.13330.2012

(актуализированная редакция СНиП 3.05.01-85).

Гидростатическое испытание водяных систем и приборов отопления должно

производиться под давлением, равным 1,5 рабочего давления (прим. рис. 6).

По факту проведения испытаний составляется акт ввода системы

и приборов отопления в эксплуатацию в установленной форме.

Эксплуатация радиатора и его обслуживание

Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами СП 60.13330.2012

и СП 73.13330.2012.

В процессе эксплуатации во избежание выхода радиатора из строя запрещается:

• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе

радиатора) за исключением случаев техобслуживания и демонтажа радиатора;

• резко открывать вентили отключенного от отопления прибора во избежании гидравлического удара;

• устанавливать радиатор в сеть горячего водоснабжения;

• использовать теплоноситель, не соответствующий требованиям, приведенным в настоящем Паспорте и в

«Правилах технической эксплуатации электрических станций и сетей РФ» РД 34.20.501-95;

• спускать теплоноситель из сети отопления при перерывах в работе и остановке в летний период за

исключением аварийных ситуаций и профилактических работ, но не более 15 дней в году;

• использовать трубы и радиаторы в качестве элементов электрических цепей, например, для заземления;

• самостоятельно осуществлять перекомпоновку радиаторов с целью уменьшения или увеличения

количества секций, а также замену отдельных секций радиаторов;

• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.

Монтаж радиаторов

1. Для эффективной работы радиатора необходимо соблюдать монтажные

расстояния, указанные на рис. 1

2. Демонтаж заменяемого радиатора

Перед демонтажем старого радиатора во избежание подтопления помещения

убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).
