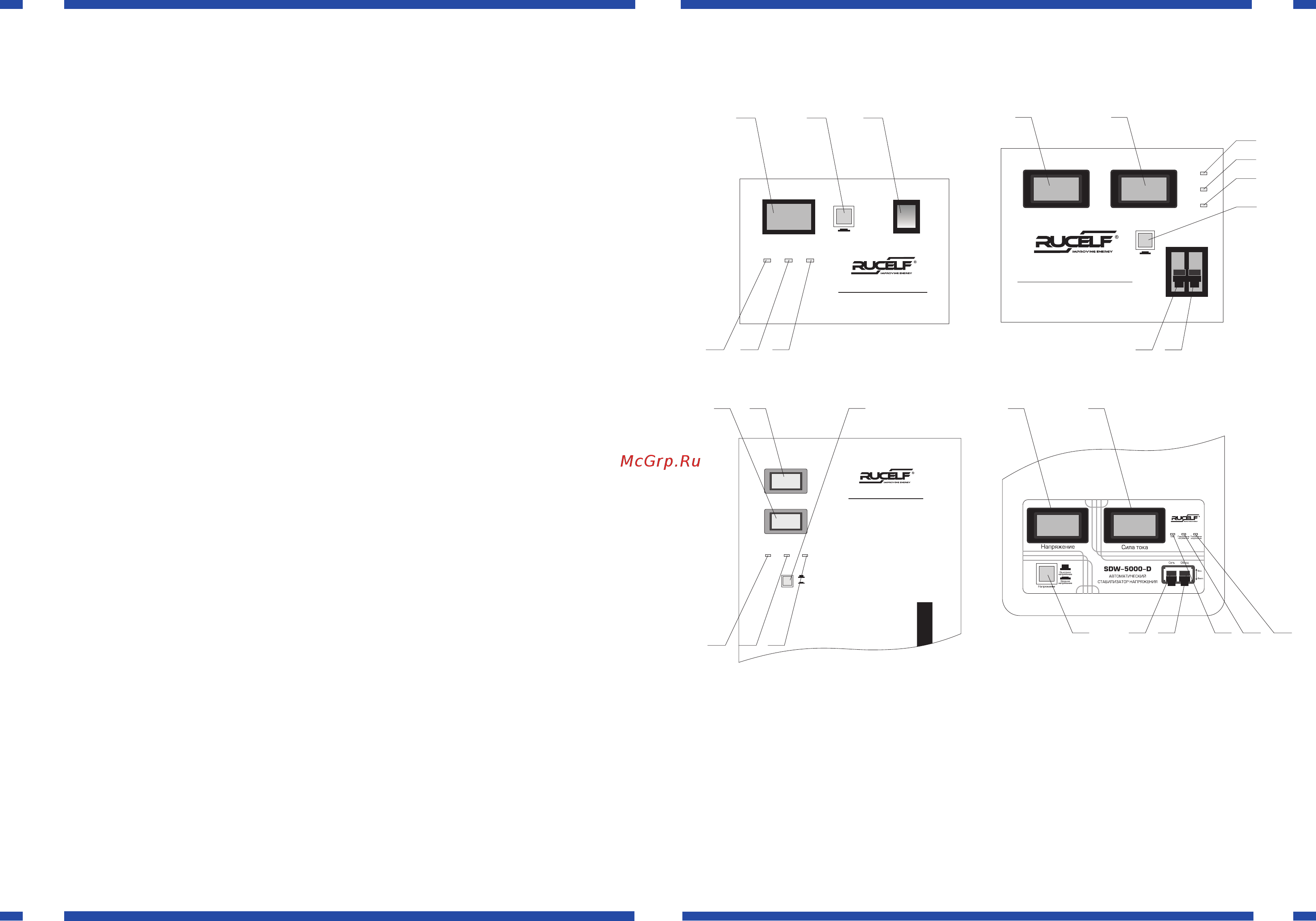

M eng pyc M 6 Органы управления стабилизатора RUCELF Example of stabilizer power calculation The refrigerator rated power 300 W TV 400 W air conditioner 1000 W radio 100 W electric lamp 200 W works in stationary mode The total power 300 400 1000 100 200 2000 W During simultaneous activation of all these electrical appliances can be connected the iron 1OOO W vacuum cleaner 800 W and electric kettle 1000 W In this case the total load can be increased by 800 2000 W The max total power is 2000 2800 4800 W So stabilizer power 4880 25 6000 W So during simultaneous activation of all these electrical appliances we need stabilizer with total power not less than 6 kW power calculation is made for stabilizer with input voltage from 190 V If the voltage less than 1 90 V please look fig 1 5 Operating conditions The environment is not explosive without current conducting dust aggressive gases etc Min distance from the case to the walls 30cm No direct sunbeams The stabilizer must be grounded The stabilizer SDF SDV must be operated on the horizontal solid surface The stabilizer SDW must be effectively connected on the vertical surface ATTENTION During operation of stabilizer it is necessary to check the total power of all consumers and max stabilizer power with input voltage Remember please the power consumption increases in 3 5 times during starting for example electric motor M 32 Рис 2 1 Вольтметр 2 Амперметр 3 Индикатор Нормальное напряжение 4 Индикатор Повышенное напряжение 5 Индикатор Пониженное напряжение 6 Кнопка Входное напряжение 7 Включение питания 8 Режим Обход
