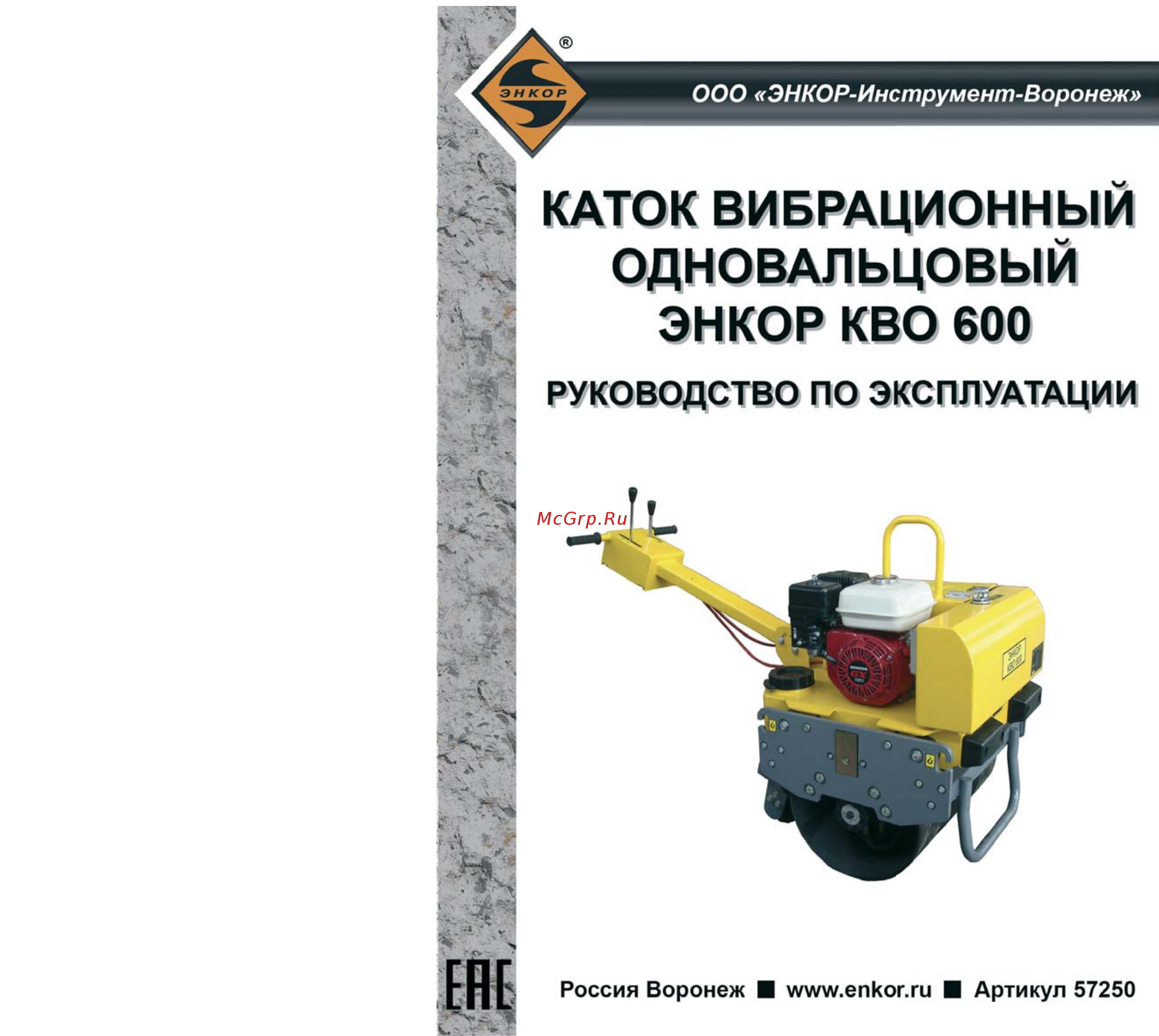

Энкор КВО 600 Руководство по эксплуатации онлайн
Содержание
- Гарантийный талон 3
- Ботоспособность и комплектность нали чие гарантийных талонов в руководстве по эксплуатации дающих право на бес платное устранение заводских дефектов в период гарантийного срока при нали чии на них даты продажи штампа мага зина и разборчивой подписи или штампа продавца внимание после продажи катка пре тензии по некомплектности не прини маются 4
- В связи с постоянным совершенство ванием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости ин формация об этом будет прилагаться к руководству отдельным листом 4
- Комплектность рис 1 3 а каток в сборе рис 1 1 шт б муфта рис 2 1 шт в ключ свечной рис 2 1 шт г вороток свечного ключа рис 2 1 шт д набор ключей рис 3 1 компл упаковка 1 шт руководство по эксплуатации 1 экз 4
- Наименование параметра значение параметра тип двигателя бензиновый четырехтактный модель двигателя honda gx160 мощность двигателя л с 5 5 объем бензобака л 3 1 расход топлива л ч 1 4 объем масла в картере л 0 6 ширина вальца мм 600 диаметр вальца мм 480 центробежная сила кн 15 глубина уплотнения см 30 частота вибрации ми 4
- Общие указания 1 каток вибрационный одновальцовый модели энкор кво 600 далее каток машина предназначен для уплотнения всех типов сыпучих грунтов гравия и для укладки асфальта как на больших площадках так и в стесненных простран ствах 1 каток предназначен для эксплуатации в нормальных климатических условиях температура окружающей среды от 10 до 40 с относительная влажность воздуха до 80 при температуре 25 с 1 приобретая каток проверьте его ра 4
- Проверьте каток и все его комплек тующие на отсутствие видимых повреж дений 4
- Распаковка 3 снимите упаковку с катка 3 извлеките каток и все его комплекту ющие из упаковки с помощью подъемных устройств установите каток на заранее подготовленную ровную поверхность разложите комплектующие детали 3 проверьте комплектность катка в со ответствии с разделом 4 4
- Скорость движения см с 50 производительность 4
- Таблица 1 4
- Технические данные 2 основные параметры катка приведе ны в таблице 1 4
- Указания по технике безопасности 5 общие указания по технике безо 4
- Ч 2000 объем бака для воды л 10 масса нетто брутто кг 300 340 размер упаковки дхшхв см 97х78х110 артикул 57250 4
- Ослабьте гайки 25 в отверстиях 26 31 рис 7 7 совместите отверстия 26 крон штейна рукоятки управления 29 с от верстиями 30 кронштейнов 20 21 по вернув рукоятку управления вокруг оси отверстий 26 31 рис 7 зафиксируйте положение деталями крепления 22 25 рис 9 10 8
- Рис 6 8
- Рис 7 8
- Рис 8 8
- Рис 9 8
- Сборка катка внимание перед проведением работ по подготовке к эксплуатации регу лировке и техническому обслужива нию катка необходимо принять меры предотвращающие случайный пуск двигателя для защиты рук от повреж дений об острые кромки используйте перчатки 7 установка рукоятки управления в рабочее положение 7 на кронштейнах 20 и 21 располо женных около бака для воды 4 сними те детали крепления болты 22 шайбы 23 шайбы пружинные 24 гайки 25 рис 6 7 совместите отверстия 31 крон штейнов 20 21 с отверстиями 26 кронштейна рукоятки управления 29 а отверстия 27 кронштейна 29 с пазо выми отверстиями 32 кронштейнов 20 21 рис 6 7 7 установите в совмещенные отвер стия детали крепления 22 25 положе ние рукоятки управления 6 установите на удобной вам высоте регулируя ее положение в пазе 32 рис 8 зафик сируйте положение деталями крепления 22 25 7 установка рукоятки управления в вертикальное положение 7 для установки рукоятки управления 6 в вертикальное положение открутите детали крепления 22 25 из па 8
- Верхности 8 для проверки уровня масла в карте ре двигателя 5 выкрутите крышку 33 со щупом из маслозаливной горловины 34 и извлеките масляный щуп 33 вытрите его чистой сухой ветошью рис 12 13 8 вставьте крышку со щупом 33 в маслозаливную горловину 34 но не проворачивайте его в ней затем извлеки те крышку со щупом и проверьте уровень масла рис 13 8 если уровень масла оказывается вблизи или ниже минимальной отметки на щупе 33 долейте рекомендуемое масло п 8 рис 11 до уровня верхней 9
- Подготовка к работе внимание проверьте болты гайки винты на всей машине на надежность крепления внимание каток поставляется в тор говую сеть без масла в картере двига теля перед первым пуском двигателя необходимо залить моторное масло в картер двигателя 8 проверка уровня масла в двигате ле рис 14 16 для долива и замены используйте мотор ное масло для 4 тактных двигателей вяз костью sae 10w 30 8 проверяйте уровень масла перед каждым запуском двигателя в случае не обходимости долейте масло внимание работа двигателя при недо статочном количестве масла в картере может привести к выходу из строя дви гателя внимание осуществляйте проверку двигателя только когда он выключен и находится на горизонтальной по 9
- Рис 10 9
- Рис 11 9
- Рис 12 9
- Рис 13 9
- Рис 14 9
- Таблица 2 9
