7. СБОРКА КАТКА
ВНИМАНИЕ! Перед проведением работ
по подготовке к эксплуатации, регу-
лировке и техническому обслужива-
нию катка необходимо принять меры,
предотвращающие случайный пуск
двигателя. Для защиты рук от повреж-
дений об острые кромки используйте
перчатки.
7.1. Установка рукоятки управления в
рабочее положение
7.1.1. На кронштейнах (20 и 21), располо-
женных около бака для воды
(4), сними-
те детали крепления: болты (22), шайбы
(23), шайбы пружинные (24), гайки (25)
(Рис. 6).
7.1.2. Совместите отверстия (31) крон-
штейнов (20, 21) с отверстиями (26)
кронштейна рукоятки управления (29), а
отверстия (27) кронштейна (29) - с пазо-
выми отверстиями (32) кронштейнов (20,
21) (Рис. 6,7).
7.1.3. Установите в совмещенные отвер-
стия детали крепления (22-25). Положе-
ние рукоятки управления (6) установите
на удобной вам высоте, регулируя ее
положение в пазе (32) (Рис. 8). Зафик-
сируйте положение деталями крепления
(22-25).
7.2. Установка рукоятки управления в
вертикальное положение
7.2.1. Для установки рукоятки управления
(6) в вертикальное положение открутите
детали крепления (22-25) из пазовых от-
верстий (27, 32).

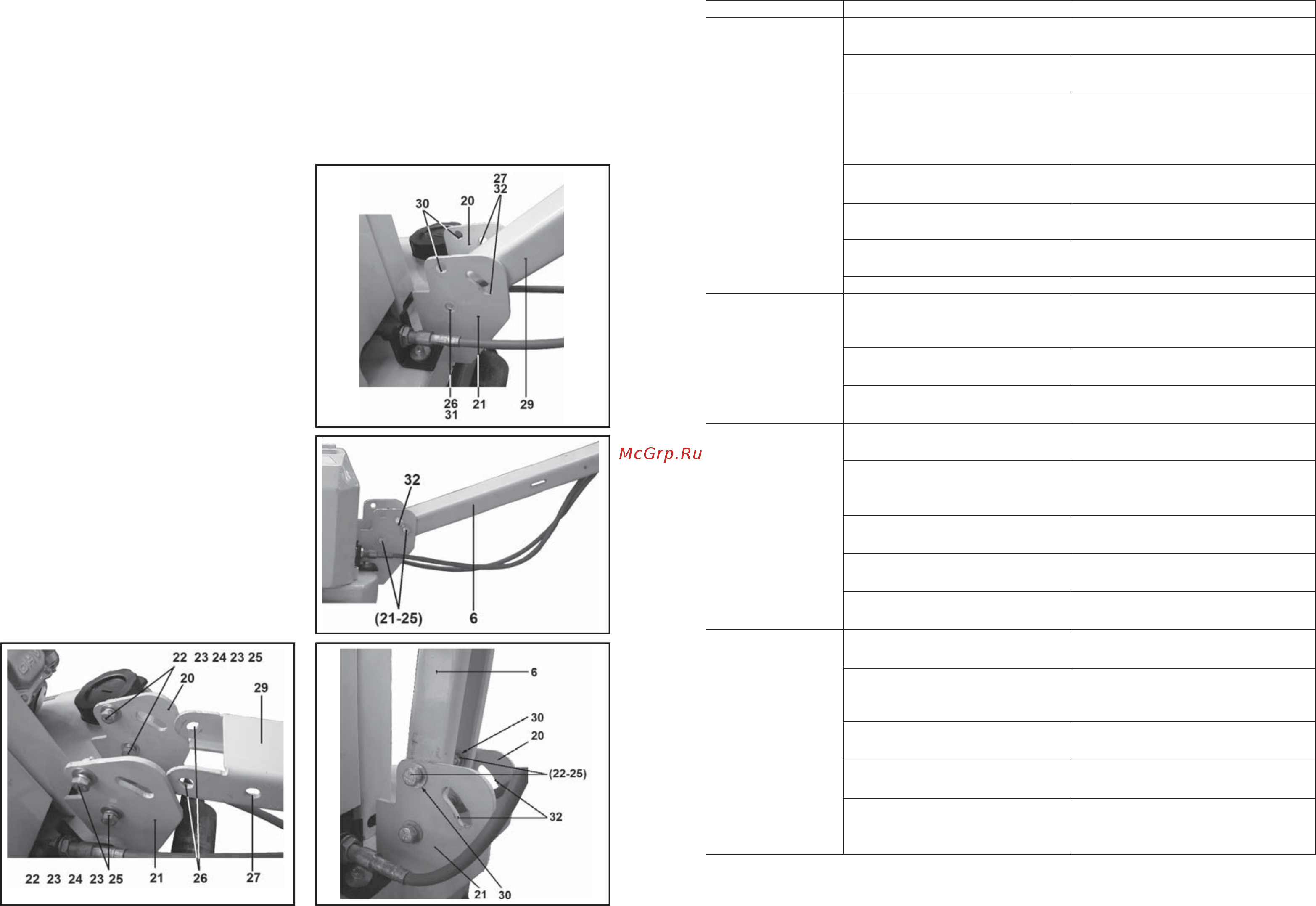

Рис. 6
Рис. 7
Рис. 8
Рис. 9
7.2.2 Ослабьте гайки (25) в отверстиях
(26, 31) (Рис. 7).
7.2.3 Совместите отверстия (26) крон-
штейна рукоятки управления (29) с от-
верстиями (30) кронштейнов (20, 21), по-
вернув рукоятку управления вокруг оси
отверстий (26, 31) (Рис. 7). Зафиксируйте
положение деталями крепления (22-25)
(Рис. 9, 10).
17
Неисправность Причина Способ устранения
1. Двигатель не
запускается.
1. Нет топлива в баке или старое
топливо.
1. Удалите старое топливо. Залейте
в бак свежее топливо.
2. Загрязнены топливные
шланги.
2. Прочистите топливные шланги.
3. Холодный двигатель.
Рычаг управления воздушной
заслонкой находится в
неправильном положении.
3. Установите рычаг управления
воздушной заслонкой в положение
«Полностью закрыта».
4. Высоковольтный провод
не
подключен к свече зажигания.
4. Подключите высоковольтный
провод к свече зажигания.
5. Засорилась или неисправна
свеча зажигания.
5. Очистите или замените свечу
зажигания.
6. Грязный воздушный фильтр.
6. Очистите или замените
воздушный фильтр.
7. Аккумулятор разряжен 7. Зарядите аккумулятор
2. Двигатель
работает
неустойчиво.
1. Рычаг управления воздушной
заслонкой находится в
неправильном положении.
1. Установите рычаг
управления
воздушной заслонкой положение
«Открыта».
2.Старое топливо. Вода или
грязь в топливе.
2. Удалите старое топливо и грязь
из бака. Залейте свежее топливо.
3. Не отрегулирован
карбюратор.
3. Обратитесь в сервисный центр
для регулировки.
4. Нет
передвижения
катка, двигатель
работает
нормально, рычаг
управления
оборотами в
положение
«максимальные
обороты
двигателя»
1. Обрыв троса
рычага движения
1. Замените трос рычага движения,
обратитесь в сервисный центр.
2. Использование
некачественного ремня или
несоответствующего размера.
2. Замените ремень на
оригинальный.
3. Обрыв ремня передачи
3. Замените ремень. Обратитесь в
сервисный центр.
4. Ремни проскальзывают
4. Замените ремень. Отрегулируйте
натяжение ремней.
5. Неисправна гидравлическая
система
5. Проверьте насос, трубы, шланги,
уровень масла
5. Двигатель
работает
нормально
,
слабая вибрация
или отсутствует.
1. Неисправна гидравлическая
система
1. Проверьте насос, трубы, шланги,
уровень масла
2. Низкий уровень или грязь в
масле
2. Долейте или замените масло
в гидросистеме. Обратитесь в
сервисный центр.
3. Неисправна электромагнитная
муфта
3. Замена или ремонт муфты.
4. Неисправен переключатель
вибрации.
4. Замените или отремонтируйте
переключатель.
5. Неисправен виброблок.
5. Ремонт виброблока.
Проверьте
качество масла. Обратитесь в
сервисный центр.
Содержание
- Гарантийный талон 3
- Ботоспособность и комплектность нали чие гарантийных талонов в руководстве по эксплуатации дающих право на бес платное устранение заводских дефектов в период гарантийного срока при нали чии на них даты продажи штампа мага зина и разборчивой подписи или штампа продавца внимание после продажи катка пре тензии по некомплектности не прини маются 4
- В связи с постоянным совершенство ванием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости ин формация об этом будет прилагаться к руководству отдельным листом 4
- Комплектность рис 1 3 а каток в сборе рис 1 1 шт б муфта рис 2 1 шт в ключ свечной рис 2 1 шт г вороток свечного ключа рис 2 1 шт д набор ключей рис 3 1 компл упаковка 1 шт руководство по эксплуатации 1 экз 4
- Наименование параметра значение параметра тип двигателя бензиновый четырехтактный модель двигателя honda gx160 мощность двигателя л с 5 5 объем бензобака л 3 1 расход топлива л ч 1 4 объем масла в картере л 0 6 ширина вальца мм 600 диаметр вальца мм 480 центробежная сила кн 15 глубина уплотнения см 30 частота вибрации ми 4
- Общие указания 1 каток вибрационный одновальцовый модели энкор кво 600 далее каток машина предназначен для уплотнения всех типов сыпучих грунтов гравия и для укладки асфальта как на больших площадках так и в стесненных простран ствах 1 каток предназначен для эксплуатации в нормальных климатических условиях температура окружающей среды от 10 до 40 с относительная влажность воздуха до 80 при температуре 25 с 1 приобретая каток проверьте его ра 4
- Проверьте каток и все его комплек тующие на отсутствие видимых повреж дений 4
- Распаковка 3 снимите упаковку с катка 3 извлеките каток и все его комплекту ющие из упаковки с помощью подъемных устройств установите каток на заранее подготовленную ровную поверхность разложите комплектующие детали 3 проверьте комплектность катка в со ответствии с разделом 4 4
- Скорость движения см с 50 производительность 4
- Таблица 1 4
- Технические данные 2 основные параметры катка приведе ны в таблице 1 4
- Указания по технике безопасности 5 общие указания по технике безо 4
- Ч 2000 объем бака для воды л 10 масса нетто брутто кг 300 340 размер упаковки дхшхв см 97х78х110 артикул 57250 4
- Ослабьте гайки 25 в отверстиях 26 31 рис 7 7 совместите отверстия 26 крон штейна рукоятки управления 29 с от верстиями 30 кронштейнов 20 21 по вернув рукоятку управления вокруг оси отверстий 26 31 рис 7 зафиксируйте положение деталями крепления 22 25 рис 9 10 8
- Рис 6 8
- Рис 7 8
- Рис 8 8
- Рис 9 8
- Сборка катка внимание перед проведением работ по подготовке к эксплуатации регу лировке и техническому обслужива нию катка необходимо принять меры предотвращающие случайный пуск двигателя для защиты рук от повреж дений об острые кромки используйте перчатки 7 установка рукоятки управления в рабочее положение 7 на кронштейнах 20 и 21 располо женных около бака для воды 4 сними те детали крепления болты 22 шайбы 23 шайбы пружинные 24 гайки 25 рис 6 7 совместите отверстия 31 крон штейнов 20 21 с отверстиями 26 кронштейна рукоятки управления 29 а отверстия 27 кронштейна 29 с пазо выми отверстиями 32 кронштейнов 20 21 рис 6 7 7 установите в совмещенные отвер стия детали крепления 22 25 положе ние рукоятки управления 6 установите на удобной вам высоте регулируя ее положение в пазе 32 рис 8 зафик сируйте положение деталями крепления 22 25 7 установка рукоятки управления в вертикальное положение 7 для установки рукоятки управления 6 в вертикальное положение открутите детали крепления 22 25 из па 8
- Верхности 8 для проверки уровня масла в карте ре двигателя 5 выкрутите крышку 33 со щупом из маслозаливной горловины 34 и извлеките масляный щуп 33 вытрите его чистой сухой ветошью рис 12 13 8 вставьте крышку со щупом 33 в маслозаливную горловину 34 но не проворачивайте его в ней затем извлеки те крышку со щупом и проверьте уровень масла рис 13 8 если уровень масла оказывается вблизи или ниже минимальной отметки на щупе 33 долейте рекомендуемое масло п 8 рис 11 до уровня верхней 9
- Подготовка к работе внимание проверьте болты гайки винты на всей машине на надежность крепления внимание каток поставляется в тор говую сеть без масла в картере двига теля перед первым пуском двигателя необходимо залить моторное масло в картер двигателя 8 проверка уровня масла в двигате ле рис 14 16 для долива и замены используйте мотор ное масло для 4 тактных двигателей вяз костью sae 10w 30 8 проверяйте уровень масла перед каждым запуском двигателя в случае не обходимости долейте масло внимание работа двигателя при недо статочном количестве масла в картере может привести к выходу из строя дви гателя внимание осуществляйте проверку двигателя только когда он выключен и находится на горизонтальной по 9
- Рис 10 9
- Рис 11 9
- Рис 12 9
- Рис 13 9
- Рис 14 9
- Таблица 2 9
