Руководство по эксплуатации Страница: 8

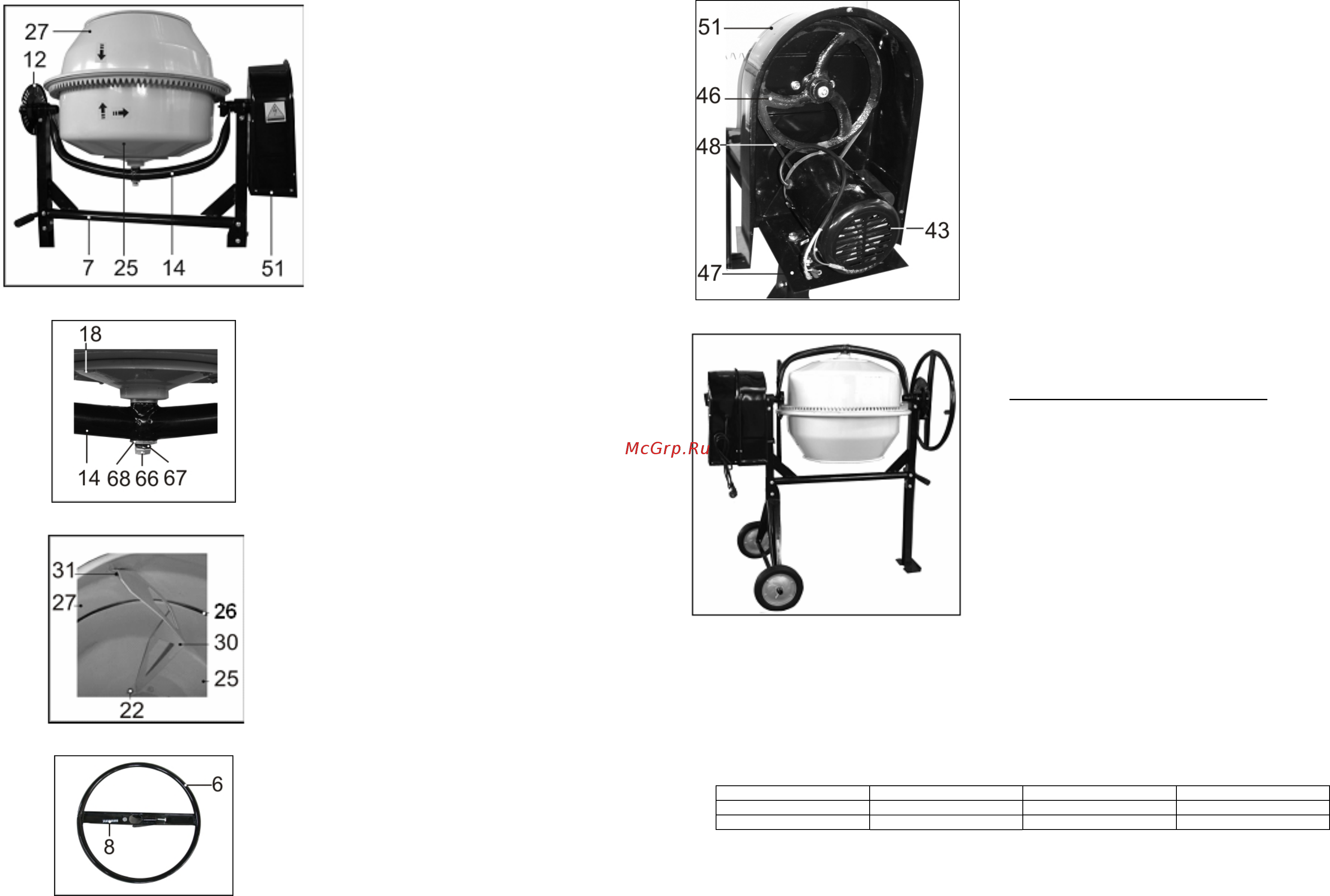

Энкор БМ 180/650 [8/8] Рис а рис а

Рис.3.

Рис.3а.

Рис.3б

Рис.4

6.8. Винтами (31) с шайбами (3) и гайками

(4) закрепите лопасти (30) к верхней

части емкости (27). На Рис.3б показана

правильно установленная лопасть (30).

6.9. На скобу (14) установите диск

фиксатора угла наклона (12) и закрепите

его 2 болтами (13) с шайбами и гайками

(3) и (4).

6.10. Установите на скобу (14) внутренний

кожух электродвигателя (51) и закрепите

2 болтами (13) с шайбами и гайками (3) и

(4), как показано на Рис. 3.

6.12. Установите поворотное колесо (6),

закрепив его болтом (9), шайбой и гайкой

(10) и (11) на хвостовике скобы (14).

6.13. Отрегулируйте преднатяг пружины

(8), добиваясь четкой фиксации зубьев

поворотного колеса (6) в пазах диска

фиксации наклона (12).

6.14. Вывинтите фиксирующий винт из

торца вала (61) и установите на вал (61)

ведомый шкив (46), зафиксировав его на

валу (61)

шпонкой (54). Зафиксируйте

ведомый шкив (61) винтом, ввернув его в

торец вала (61).

6.15. Установите основание

электродвигателя (47), закрепив его

через внутренний кожух (51) и пластину

(55) на раме (7). Для этого используются

2 болта (60) и 2 гайки (35) с шайбами

(34).

6.16. На основание электродвигателя (47)

установите электродвигатель (43,)

используя 4 болта (45) с шайбами (3) и

гайками (4), как показано на Рис. 5.

Отрегулируйте взаимное положение

ведущего (49) и ведомого (46) шкивов,

обеспечивая их нахождение в одной

плоскости. Тем самым будет

предотвращен односторонний износ

ремня (48) и его соскакивание со шкивов.

6.17. Установите приводной ремень (48),

как показано на Рис. 5. Отрегулируйте

необходимое натяжение ремня (48)

,перемещая основание электродвигателя

(47) вместе с электродвигателем (43)

вверх-вниз, добиваясь оптимального

натяжения.

Рис.5

Рис.6

6.18. Подсоедините провода электродвигателя (43) к

контактам магнитного пускателя (40) и заземляющему

контакту на наружном кожухе электродвигателя (41).

6.19. Установите наружный кожух электродвигателя (41).

6.20. После сборки еще раз протяните все резьбовые

соединения.

7. ПОРЯДОК РАБОТЫ С БЕТОНОСМЕСИТЕЛЕМ

7.1. Установите бетоносмеситель на горизонтальную

поверхность, предварительно обеспечив безопасные

условия работы согласно разделу 4 данного

«Руководства».

7.2. Выставьте ёмкость бетоносмесителя

на выбранный

угол диска фиксатора (12). Для этого, преодолевая

усилие пружины (8), оттяните поворотное колесо (6) на

себя и поверните емкость за поворотное колесо (6) на

необходимый угол. Следует обратить внимание, что угол,

наиболее близкий к горизонтали по положению диска

фиксатора (12), обеспечит хорошую размешиваемость,

но уменьшит объем готового замеса.

7.3. Подключите вилку шнура питания (44) к

розетке

электрической сети и включите бетоносмеситель, нажав

зеленую кнопку магнитного пускателя (40).

7.4. Загрузите компоненты смеси в нужных пропорциях. В

момент перемешивания долейте воду до нужной

консистенции.

Внимание! Для предотвращения поломки привода

бетоносмесителя производите загрузку ёмкости

только при включенном электродвигателе

В таблице 3 даны примерные пропорции компонентов

бетонной и строительной смесей. Пропорции рассчитаны

на стандартный мешок цемента (50 кг) и носят

информативный характер.

7.5. После перемешивания в течение 5-7 минут

выгрузите смесь в поддон путем опрокидывания ёмкости.

7.6. Для исключения застывания смеси и как следствие,

поломки бетоносмесителя, по окончанию работы

засыпьте в ёмкость включенного

бетоносмесителя

небольшое количество гравия (примерно 1 ведро) и

залейте водой. Перемешайте в течение 3-5 минут, чтобы

удалить остатки раствора. Выгрузите гравий.

7.7. Отключите вилку шнура питания (44)

бетоносмесителя от розетки электрической сети питания

и обмойте бетоносмеситель водой.

7.8. Во избежание истирания деталей ременной

передачи бетоносмесителя, через каждые 8 часов

работы производите проверку и регулировку натяжения

ремня

(48) и узлов крепления привода.

7.9. Храните бетоносмеситель в перевернутом

положении емкости (Рис.6) или в разобранном виде в

сухом, защищенном от прямых солнечных лучей месте в

заводской упаковке.

Таблица 3.

Цемент (50 кг) Песок Гравий Вода

Бетон 60 л. 110 л. 25 л.

Раствор строительный 110 л. - 25 л.

1 литр цемента = 1 кг; 1 лопата цемента = 4 литрам; 1 тачка = 60-80 литрам
