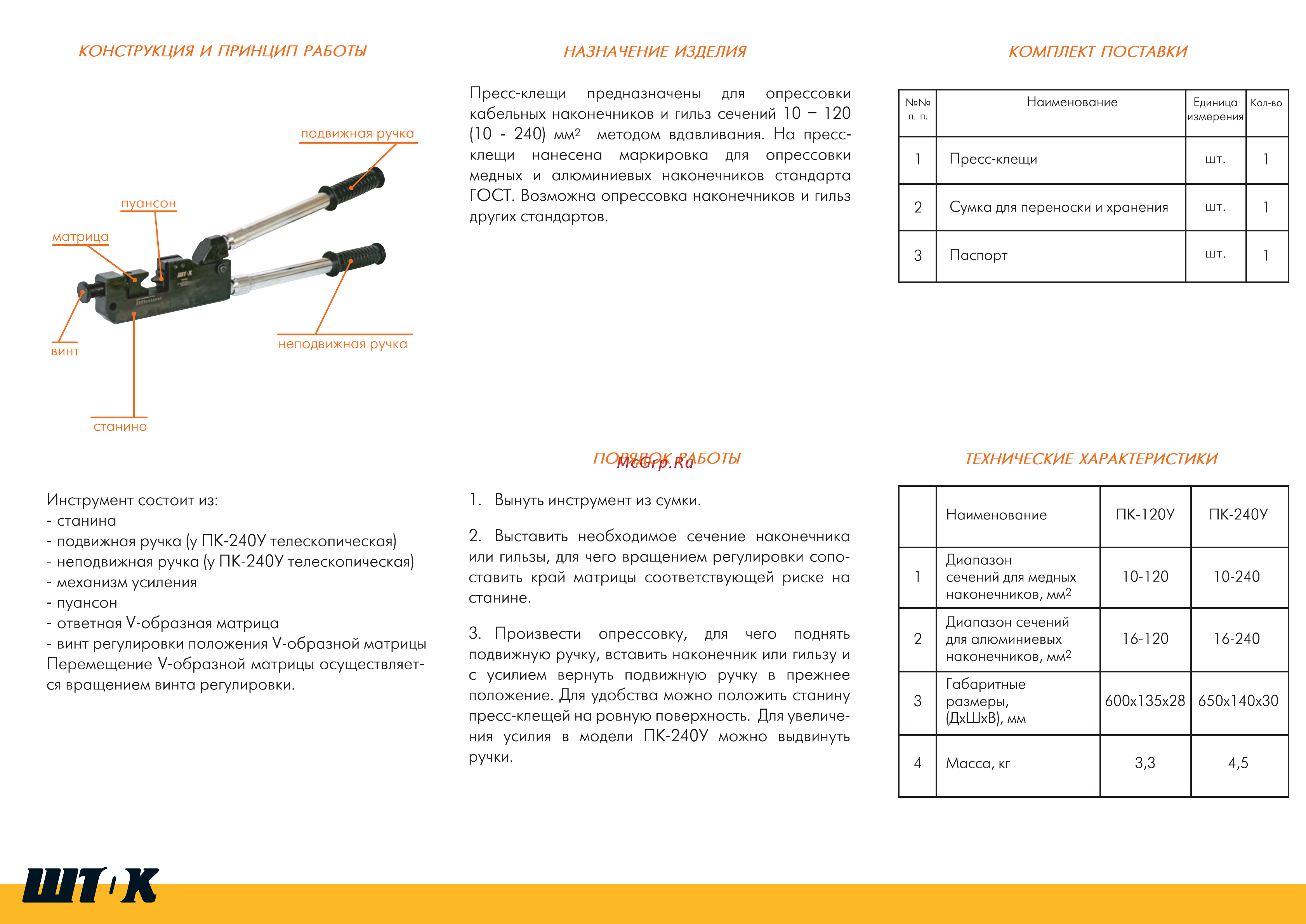

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ подвижная ручка НАЗНАЧЕНИЕ ИЗДЕЛИЯ Пресс клещи предназначены для опрессовки кабельных наконечников и гильз сечений 10 120 10 240 мм2 методом вдавливания На прессклещи нанесена маркировка для опрессовки медных и алюминиевых наконечников стандарта ГОСТ Возможна опрессовка наконечников и гильз других стандартов КОМПЛЕКТ ПОСТАВКИ Наименование п п Единица Кол во измерения 1 Пресс клещи ШТ 1 2 Сумка для переноски и хранения шт 1 3 Паспорт шт 1 станина ПОРЯДОК РАБОТЫ Инструмент состоит из станина подвижная ручка у ПК 240У телескопическая неподвижная ручка у ПК 240У телескопическая механизм усиления пуансон ответная У образная матрица винт регулировки положения У образной матрицы Перемещение У образной матрицы осуществляет ся вращением винта регулировки Ш1К ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Вынуть инструмент из сумки Наименование 2 Выставить необходимое сечение наконечника или гильзы для чего вращением регулировки сопо ставить край матрицы соответствующей риске на станине 3 Произвести опрессовку для чего поднять подвижную ручку вставить наконечник или гильзу и с усилием вернуть подвижную ручку в прежнее положение Для удобства можно положить станину пресс клещей на ровную поверхность Для увеличе ния усилия в модели ПК 240У можно выдвинуть ручки ПК 120У ПК 240У 1 Диапазон сечений для медных наконечников мм2 10 120 10 240 2 Диапазон сечений для алюминиевых наконечников мм2 16 120 16 240 3 Габаритные размеры ДхШхВ мм 600x135x28 650x140x30 4 Масса кг 3 3 4 5
