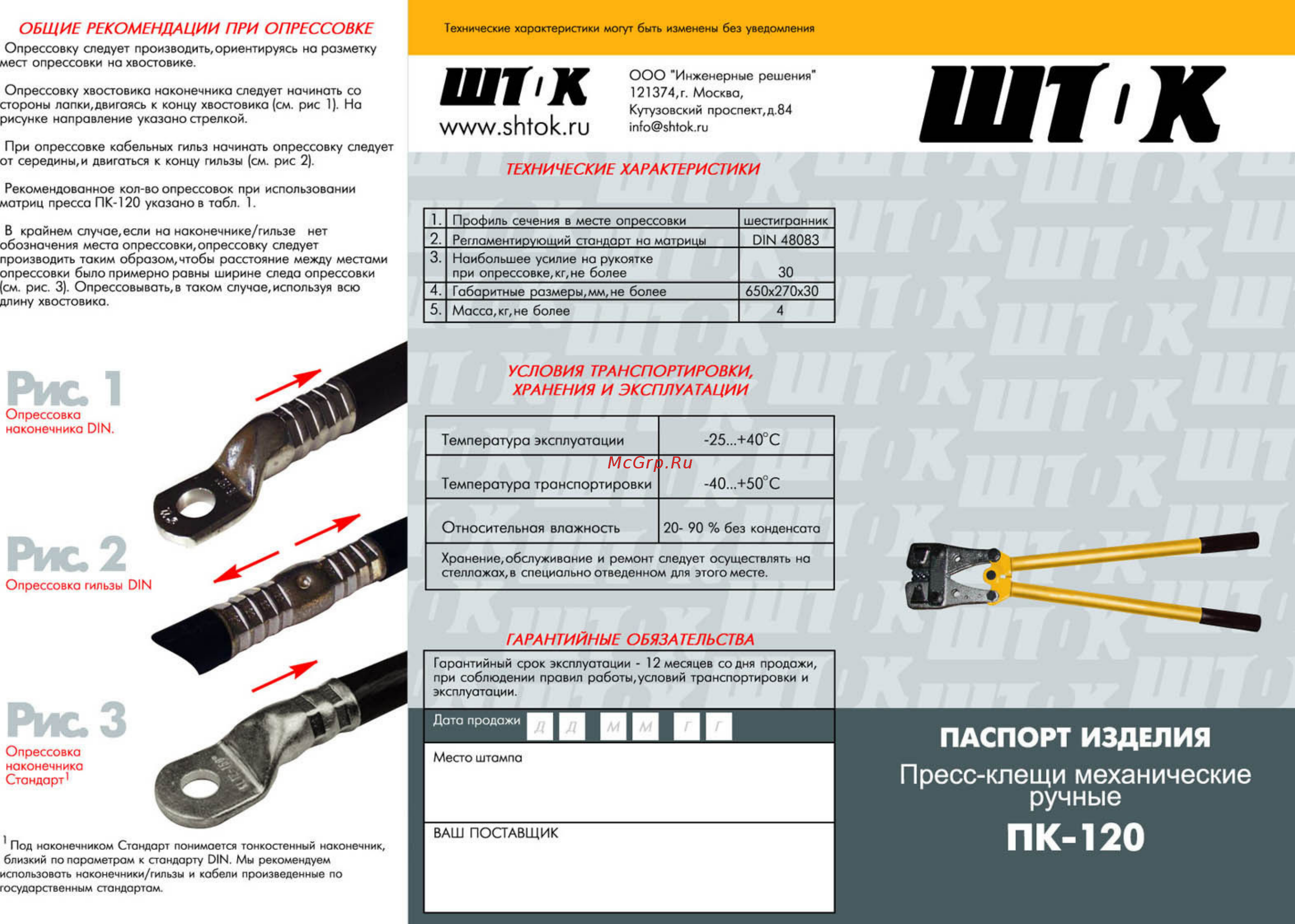

ОБЩИЕ РЕКОМЕНДАЦИИ ПРИ ОПРЕССОВКЕ Технические характеристики могут быть изменены без уведомления Опрессовку следует производить ориентируясь но розметку мест опрессовки но хвостовике Опрессовку хвостовика наконечника следует начинать со стороны лапки двигаясь к концу хвостовика см рис 1 На рисунке направление указано стрелкой При опрессовке кабельных гильз начинать опрессовку следует от середины и двигаться к концу гильзы см рис 2 ШТ К www shtok ru ООО Инженерные решения 121374 г Москва Кутузовский проспект д 84 info shtok ru штк ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рекомендованное кол во опрессовок при использовании матриц пресса ПК 120 указано в табл 1 В крайнем случае если на ноконечнике гильзе нет обозначения места опрессовки опрессовку следует производить таким образом чтобы расстояние между местами опрессовки было примерно равны ширине следа опрессовки см рис 3 Опрессовывать в таком случае используя всю длину хвостовика Рис 1 Опрессовка наконечника DIN 1 Профиль сечения в месте опрессовки 2 Регламентирующий стандарт но матрицы 3 Наибольшее усилие но рукоятке при опрессовке кг не более 4 Габаритные размеры мм не более 5 Масса кг не более DIN 48083 30 650x270x30 4 УСЛОВИЯ ТРАНСПОРТИРОВКИ ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ Температура эксплуатации 25 40 С Температура транспортировки 4О 5О С Относительная влажность Рис 2 шестигранник 20 90 без конденсата Хранение обслуживание и ремонт следует осуществлять на стеллажах в специально отведенном для этого месте Опрессовка гильзы DIN ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантийный срок эксплуатации 12 месяцев со дня продажи при соблюдении правил работы условий транспортировки и эксплуатации Рис 3 Опрессовка наконечника Стандарт1 Дата продажи Место штампа ВАШ ПОСТАВЩИК Под наконечником Стандарт понимается тонкостенный наконечник близкий по параметрам к стандарту DIN Мы рекомендуем использовать ноконечники тильзы и кабели произведенные по государственным стандартом ПАСПОРТ ИЗДЕЛИЯ Пресс клещи механические ручные ПК 120
