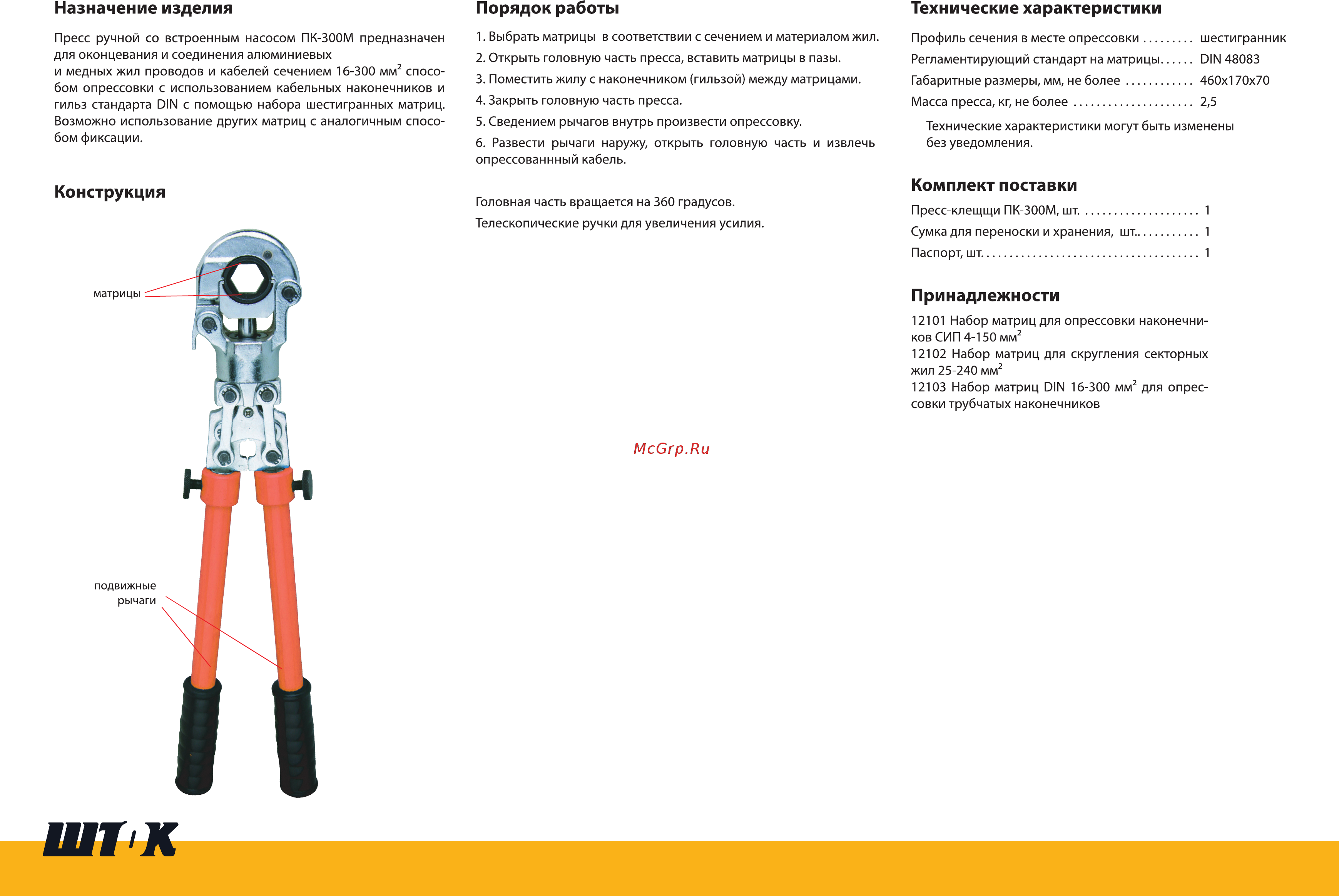

Назначение изделия Порядок работы Технические характеристики Пресс ручной со встроенным насосом ПК ЗООМ предназначен для оконцевания и соединения алюминиевых и медных жил проводов и кабелей сечением 16 300 мм2 спосо бом опрессовки с использованием кабельных наконечников и гильз стандарта DIN с помощью набора шестигранных матриц Возможно использование других матриц с аналогичным спосо бом фиксации 1 Выбрать матрицы в соответствии с сечением и материалом жил Профиль сечения в месте опрессовки шестигранник 2 Открыть головную часть пресса вставить матрицы в пазы Регламентирующий стандарт на матрицы DIN 48083 3 Поместить жилу с наконечником гильзой между матрицами Габаритные размеры мм не более 460x170x70 4 Закрыть головную часть пресса Масса пресса кг не более 2 5 Конструкция 5 Сведением рычагов внутрь произвести опрессовку 6 Развести рычаги наружу открыть головную часть и извлечь опрессованнный кабель Технические характеристики могут быть изменены без уведомления Комплект поставки Головная часть вращается на 360 градусов Телескопические ручки для увеличения усилия Пресс клещщи ПК ЗООМ шт 1 Сумка для переноски и хранения шт 1 Паспорт шт 1 Принадлежности 12101 Набор матриц для опрессовки наконечни ков СИП 4 150 мм2 12102 Набор матриц для скругления секторных жил 25 240 мм2 12103 Набор матриц DIN 16 300 мм2 для опрес совки трубчатых наконечников ВПК
