- 3 -

3 Комплектность

В комплект поставки входят:

1. прибор 1 шт.

2. руководство по эксплуатации 1 шт.

3. индивидуальная потребительская тара 1 шт.

4. манжета 1 шт.

4 Устройство прибора

4.1 Принцип действия приборов основан на преобразовании

электроэнергии в тепловую трубчатыми электронагревателями (ТЭНами).

При этом теплоноситель , омывающий ТЭНы, нагревается, и возникает его

конвекция, которая обеспечивает естественную циркуляцию теплоносителя

в системе отопления (см. п. 6.1.6).

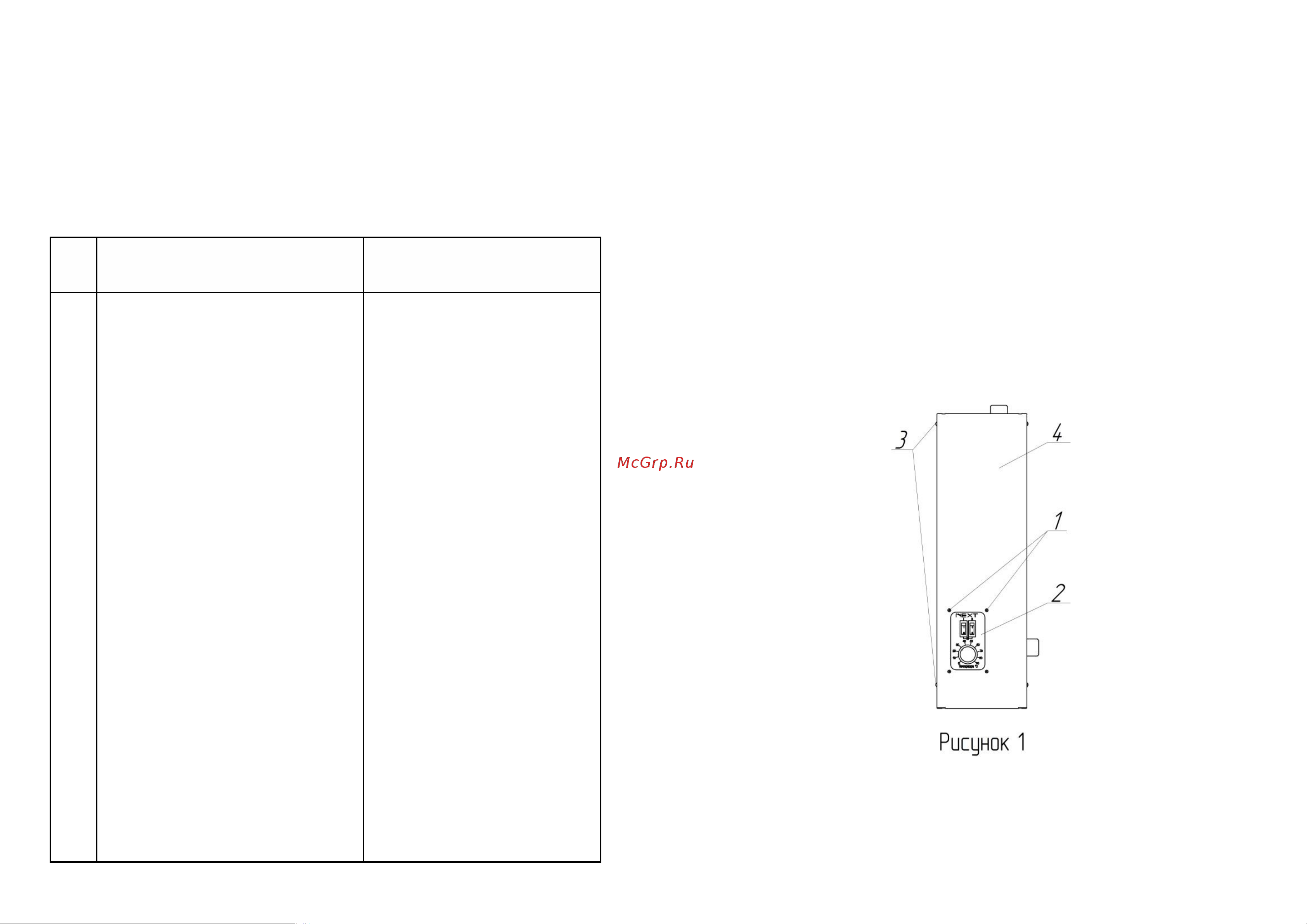

4.2 Для подключения прибора и ремонтно-профилактических работ

необходимо снять кожух согласно рис.1. Внимание! Производить работы

разрешается только при отключенном внешнем автоматическом

выключателе! Для этого следует отвернуть самонарезающие винты на 1

лицевой стороне прибора, оставить панель управления во внутренним 2

объёме прибора. После этого отвернуть самонарезающие винты с боковых 3

поверхностей кожуха и снять кожух.4

При обратном завинчивании самонарезающих винтов 1 следует

совместить отверстия в панели управления с соответствующими

отверстиями в кожухе, придерживая панель управления за ручку

терморегулятора. При этом важно, чтобы терморегулятор не находился в

крайних положениях.

- 18 -

Характеристика выполненных

работ

Адрес, № лицензии, подпись

и печать исполнителя

14 Отметка о проведенных работах

Дата

13 Сведения о сертификации

Сертификат соответствия:

Регистрационный №ТС RU С-RU.АЗ01.В.05498

выдан органом по сертификации ООО “АЛЬЯНС ЮГО-ЗАПАД”, срок

действия со 02.05.2017 г. по 01.05.2022 г.

Соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
