Эван NEXT-9 [4/10] Рисунок 2 кожух не показан
![Эван NEXT-9 [4/10] Рисунок 2 кожух не показан](/views2/1237413/page4/bg4.png)
4.3 Приборы ЭВАН-NEXT в соответствии с рис. 2 состоят из
следующих основных частей:
- котла (1) с входным (2) и выходным (3) патрубками G1, датчиком
терморегулятора (4), аварийным самовозвратным термовыключателем (5),
0
отключающим прибор при 92 С, и блоком ТЭНов (6);
- панели установочной (7), с размещенными на ней: зажимом
заземления (8) для подключения защитного проводника РЕ; зажимом
винтовым (15), служащим для подключения внешнего силового кабеля и
циркуляционного насоса; реле коммутации (11) и предохранителем
циркуляционного насоса (12);
- верхнего (9) и нижнего (10) кронштейнов;
- панели управления (14), с расположенными на ней выключателями
ступеней мощности (15) и терморегулятором (16), служащим для установки
температуры нагрева теплоносителя.
4.4 ТЭНы изготовлены из нержавеющей стали. Гайка блока ТЭНов
герметизируется резиновым уплотнительным кольцом.
4.5 Для уплотнения ввода питающего кабеля прибор имеет гермоввод
(уплотнительную манжету).
4.6 Приборы ЭВАН NEXT имеют один блок (6), состоящий из трех
ТЭНов равной мощности. ТЭНы в приборах до 9 кВт включительно
расчитаны на работу под напряжением 220 В. Это позволяет использовать
для подключения приборов как однофазное 220В, так и трехфазное 380В
напряжение с нулевым рабочим проводом.
ТЭНы приборов мощностью 12кВт и 14кВт рассчитаны на
напряжение 380 В. Для их подключения необходима трехфазная сеть с
напряжением 380 В
- 4 - - 17 -

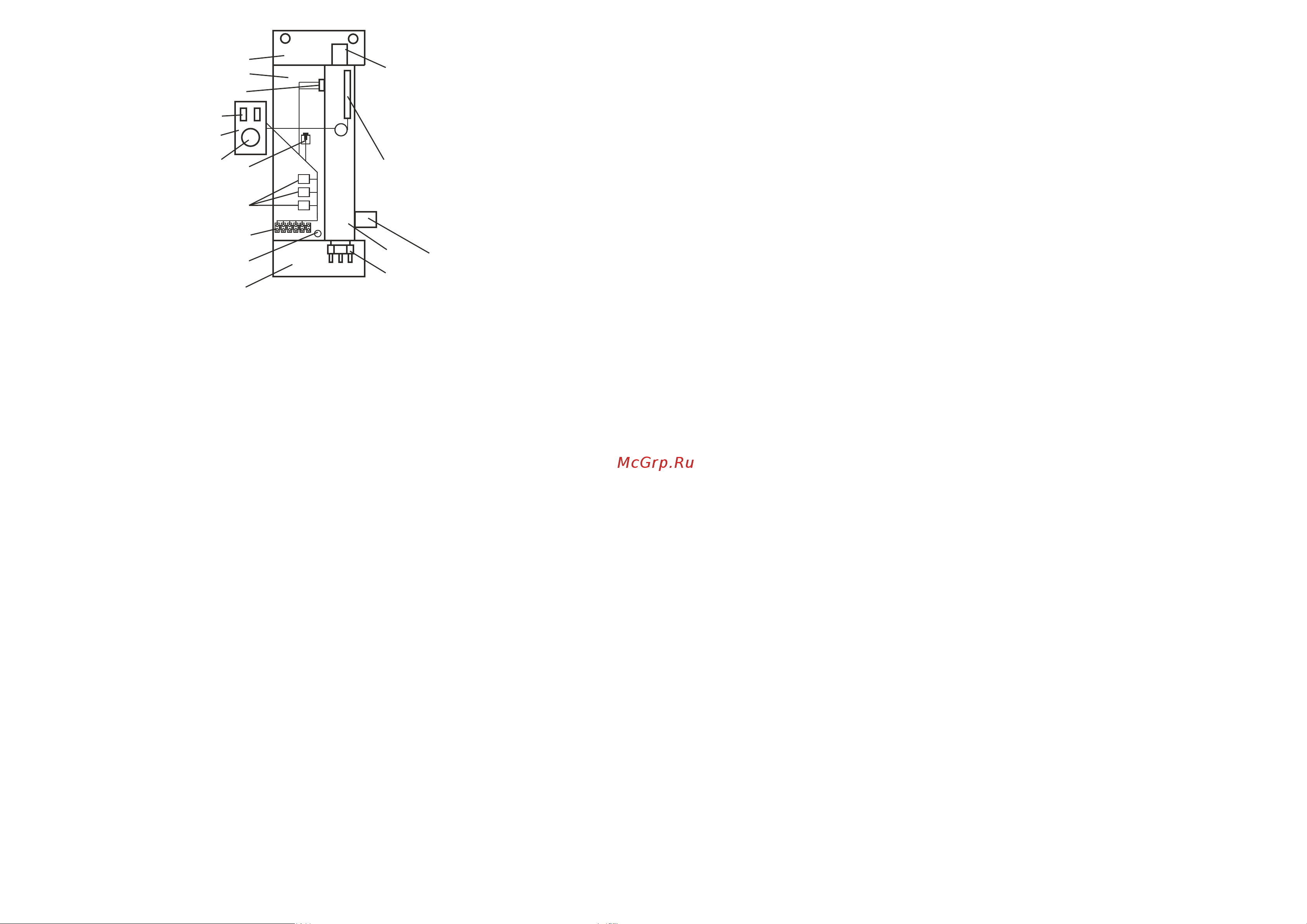

1-котел; 2-входной патрубок; 3-выходной патрубок; 4-датчик терморегулятора; 5-датчик
термовыключателя; 6-блок ТЭН; 7-панель установочная; 8-зажим заземления; 9-
кронштейн верхний; 10-кронштейн нижний; 11-реле коммутации; 12-предохранитель
циркуляционного насоса; 13-зажим винтовой; 14-панель управления; 15 - выключатели;
16-терморегулятор
1
5
2
7
8
6
9
13
11
3
10
Рисунок 2 (кожух не показан):
12
4
14
16
15
93 Самара, “СМП-М”, тел. (846) 247-62-92, ф. 247-63-03
94 Самара, «Элвес-Ф» тел. (846) 979-15-55
95 Санкт-Петербург, ”БалтРегионСервис”, тел. (812) 946 60 91
96 Санкт-Петербург, ”Гидроснаб Сервис”, тел.(812) 640-19-67
97 Санкт-Петербург, ”Логалюкс”, тел. (812) 965-87-51, 438-40-60
98 Санкт-Петербург, ИП Милованов Э. Б. тел. (812) 981-88-47
99 Санкт-Петербург, ”Энергосервис”, тел. (812) 458-80-09
100 Саратов, ”Аланд Маркет”, тел. (8452) 27-52-90, 27-18-36
101 Севастополь «Наш Сервис» +7 978-718-53-73
102 Смоленск, «Дункан-сервис» тел. (4812)35-08-88, 35-09-09
103 Сургут, «Виком» (3462) 67-74-74
104 Сургут, «Дитис» (3462) 23-60-60
105 Сыктывкар, “Термоклуб”, тел. (8212)24-94-95, 24-62-82
106 Тамбов «ПрофТехСервис» (4752) 53-52-40
107 Тамбов, «Стайер», тел. (4752) 53-52-23, 45-68-10
108 Тольятти, “Лидер”, тел. (8482) 37-99-41
109 Томск, “Кей Си Групп”, тел. (3822) 55-01-01, 53-33-91
110 Томск, «СовКо», тел. (3822) 516-948, 517-307
111 Томск, «Теплосервис», тел. (3822) 340-101, 44-56-86
112 Тула, “Мир Промтехники”, тел. (4872) 36-09-32, 40-40-25, 40-44-44
113 Тюмень, «Ангор» (3452) 68-43-43, 68-78-98
114 Тюмень, ИП Сабанцева Л. А., тел. (3452) 48-99-36
115 Тюмень, “Тюменьгазсервис”, тел. (3452) 58-04-04
116 Улан-Удэ, «М-Сервис», (3012) 46-76-54
117 Ульяновск, «Единая Служба Монтажа» (8422) 76-52-91
118 Ульяновск, «Современный сервис» (8422) 73-29-19
119 Уссурийск, “Страда”, тел. (4234) 32-72-57
120 Уфа, МТС-Сантехника, тел. (347) 228-53-57, 228-79-34
121 Уфа, “Уфатеплосервис”, тел. 8-903 354 86 53
122 Уфа «УЦПС», (347) 246-47-48
123 Хабаровск, “Гиперион”, тел. (4212) 75 33 33
124 Хабаровск, «САНДАЛ», тел.(4212) 69-40-38
125 Чебоксары, «Новый Сервис» (8352) 38-02-22
126 Чебоксары, “Телерадиосервис”, тел. (8352) 62-31-60, 62-15-63
127 Чебоксары, “Юрат”, тел. (8352) 66-27-54, 63-01-15
128 Челябинск, «АС-Энергосервис», (351) 211-14-62
129 Челябинск, «Ремонтно-Строительные Технологии», (351) 775-53-43
130 Челябинск, «Теплый дом», (3513) 66-27-27
131 Челябинск, “Уралтеплосервис-ТС”, тел. (351) 269-84-84, 269-84-80
132 Череповец, «ТермоЛэнд» (8202) 30-22-61
133 Череповец, «ИП Осипов Е.Ю. +7-921-723-38-02
134 Чита, «АльфаСтрой», (3022) 35-64-99, 35-19-04
135 Чита, “Электросила”, тел. (3022) 32-18-66, 32-28-01
136 Ярославль, "Маст сервис" тел. (4852) 58-14-58, 74-88-74
