Установка
X


 













X
X
-X
X
X

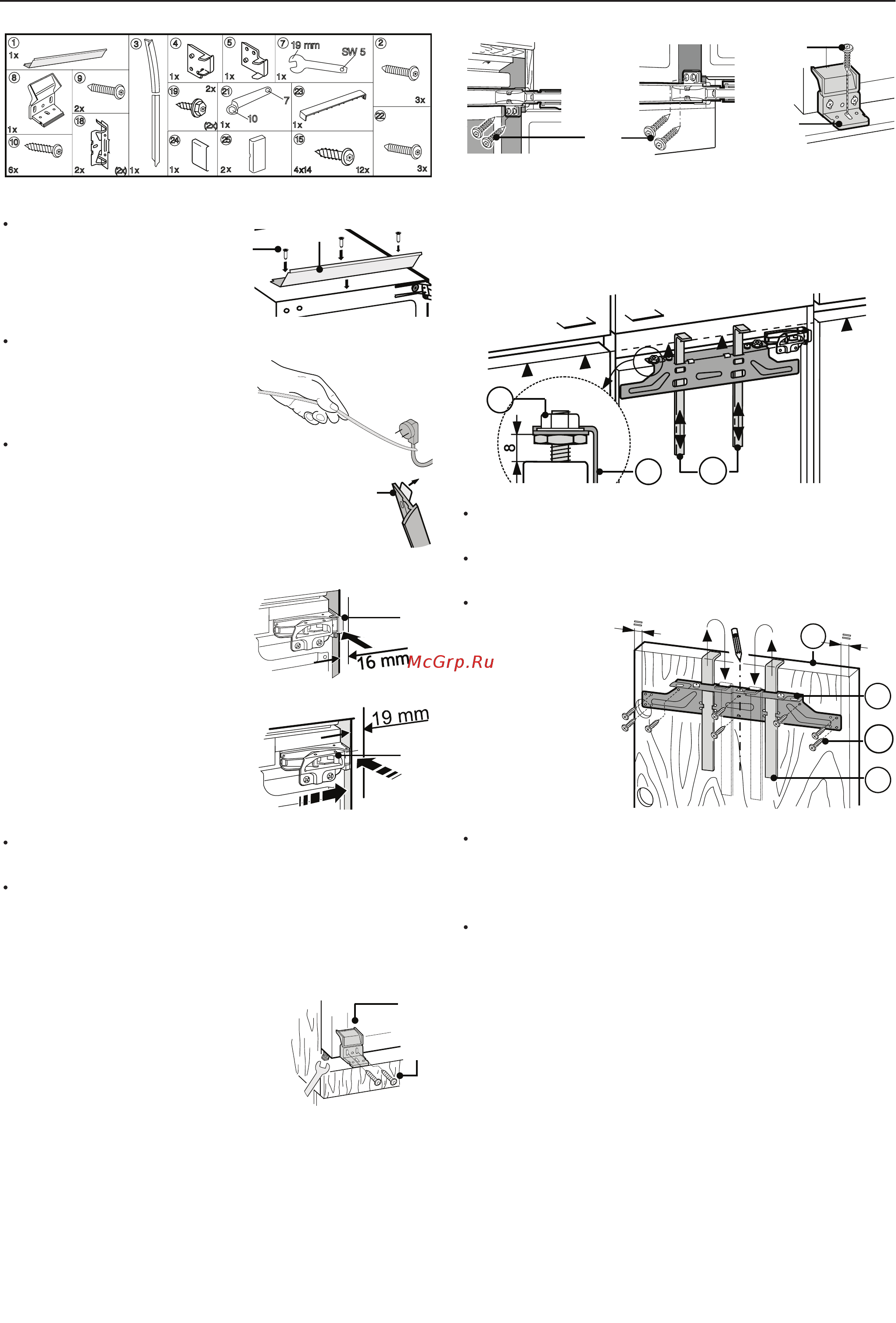

Все крепежные приспособления поставляются в комплекте с устройством.
Прикрутите к шкафу панель 1 винтами 2.
При помощи куска проволоки расположите
шнур питания так, чтобы после установки
шкафа его было удобно подключить.
< Задвиньте устройство в нишу на три чет<
верти.
Примите во внимание толщину стенок:
При толщине стенок шкафа 16 мм = шири<
на ниши 568 мм
< Приклейте полоску 3 на боковую стенку шкафа со стороны ручки и вы<
ровняйте с передней частью. Снимите защитную пленку и наклейте
полоску.
< Вставьте распорку 4 в верхнюю петлю, а рас<
порку 5 – в нижнюю.
< Задвигайте устройство в нишу до тех пор, пока
распорки не коснутся боковой стенки кухонного
шкафа.
При толщине стенок шкафа 19 мм = ширина ни(
ши 562 мм:
< Задвигайте шкаф в нишу до тех пор, пока передний
край петель не станет вровень с боковой стенкой.
Если шкаф оснащен дверными ограничителями
(например, дверными пружинами), предусмотрите
для них место. При установке петель 6 запланируй<
те необходимое пространство. Приподнимите
шкаф напротив стенки на стороне петель.
При помощи ключа для регулировки высоты ножек установите шкаф ровно. Выровняйте
боковые стенки устройства параллельно переднему краю боковых стенок шкафа.
Прикрутите пластиковый уголок 8 винтами М5 9 с той стороны устройства, где установ<
лена ручка.
< Установите пластиковый уголок 8 вровень с передним краем пола дверного шкафа. Если
шкаф оснащен дверными ограничителями (например, дверными пружинами), предусмот<
рите для них место, а также установите их параллельно переднему краю петель.
¹
Æ»½
½Ä½»Ƙ
ÍÁÄÌƘÁÆƖ
ϹÑ
~
Сборка дверцы кухонного шкафа
Проверьте расстояние между дверью шкафа и нижним краем перекладины, оно должно
равняться 8 мм.
Поднимите крепежные приспособления ! до уровня дверцы шкафа. Опустите упорную
кромку крепежного приспособления вровень с верхним краем дверцы.
Подвесьте фиксирующую перекладину " на дверцу §:
< Для этого открутите сто<
порные гайки $.
< Подвесьте перекладину "
при помощи монтажных
приспособлений § на
внутренней стороне двер<
цы шкафа и выровняйте по
центру (проведите тонкую
линию в центре дверцы
шкафа, стрелка на пере<
кладине должна смотреть
вверх, расстояние от краёв
должно быть одинаковым
справа и слева).
Прикрутите перекладину " в центре:
< К дверце кухонного шкафа – минимум 6 шурупами %,
< К филенчатой двери 4 – шурупами % с краю.
< Вытяните монтажные приспособления ! вверх, разверните и вставьте в отверстия, рас<
положенные рядом.
Повесьте дверцы шкафа § на дверцы устройства & подгоночные болты /, закрутите на
болты стопорные гайки $.
< Вкрутите длинные шурупы 0 через верхний и нижний шарнирный кронштейны.




