Введение
В настоящем Руководстве изложены инструкции по
установке модема ADSL для шины PCI D-Link DSL-
100D. За более подробной информацией о DSL-100D,
его компонентах, организации сетевых соединений и за
техническими спецификациями обращайтесь к
входящему в комплект постаки руководству User’s
Guide.
Распаковка
Аккуратно достаньте все из упаковки. В дополнение к
данному Руководству там должны находиться:
Модем ADSL для шины PCI
CD-ROM с драйверами для DSL-100D.
User’s Guide.
Данное Руководство пользователя.
Если что-то из перечисленного выше отсутсвует или
имеет повреждения, то обратитесь к продавцу.
Аппаратные требования
D-Link рекомендует учитывать следующие
минимальные требования к компьютеру для установки
модема DSL-100D ADSL для шины PCI:
IBM PC AT или совместимый с процессором
Pentium
®
100Mhz или выше
Как минимум 6MB свободного пространсва на
жеском диске
32MB или более ОЗУ (RAM)
24x или более быстрый накопитель CD-ROM
Microsoft Windows 95 (OSR1 или OSR2), 98 (1
ая
или 2
ая
версия) или NT 4.0 (Service Pack 3)
Замечание: В процессе установки может
понадобиться CD с операционной
системой Windows (95, 98 or NT). Если его
нет, то обратитесь за консультациями
о размещении файлов Windows на
жестком диске к поставщику
компьютера.
Поддерживаемые драйверы
Операционные
системы
RFC
1483
RFC
1577
RFC
2364
(PPP
oA)
Win95 – OSR1 &
OSR2
Да Нет Да
Win98 – 1
ая
редакция
Да Нет Да
Win98 – 2
ая
редакция
Да Да Да
NT 4.0 – Service
Pack 3
Да Нет Да
Подключение модема к линии ADSL
1. Подключите сетевой кабель к порту RJ-11 модема
ADSL.
2. Подключите другой конец телефонного кабеля к
настенной розетке ADSL.
3. Снимите крышку с компьютера и отключите все
кабели от него.
Установка и начальное
конфигурирование
Installing the Hardware
1. Shut down the system and turn it off.
2. Unplug the system from the power source.
3. Remove the cover of the system chassis.
4. Touch the system chassis or connect the copper end of
the anti-static wrist strap to a metal component of the
chassis to provide grounding.
5. Insert the modem into an empty PCI slot after
removing the slot cover, as shown in Figure 1. (The
“slot cover” is the metal strip that covers the opening
in the back of the computer chassis into which the
host modem’s external connector fits.)

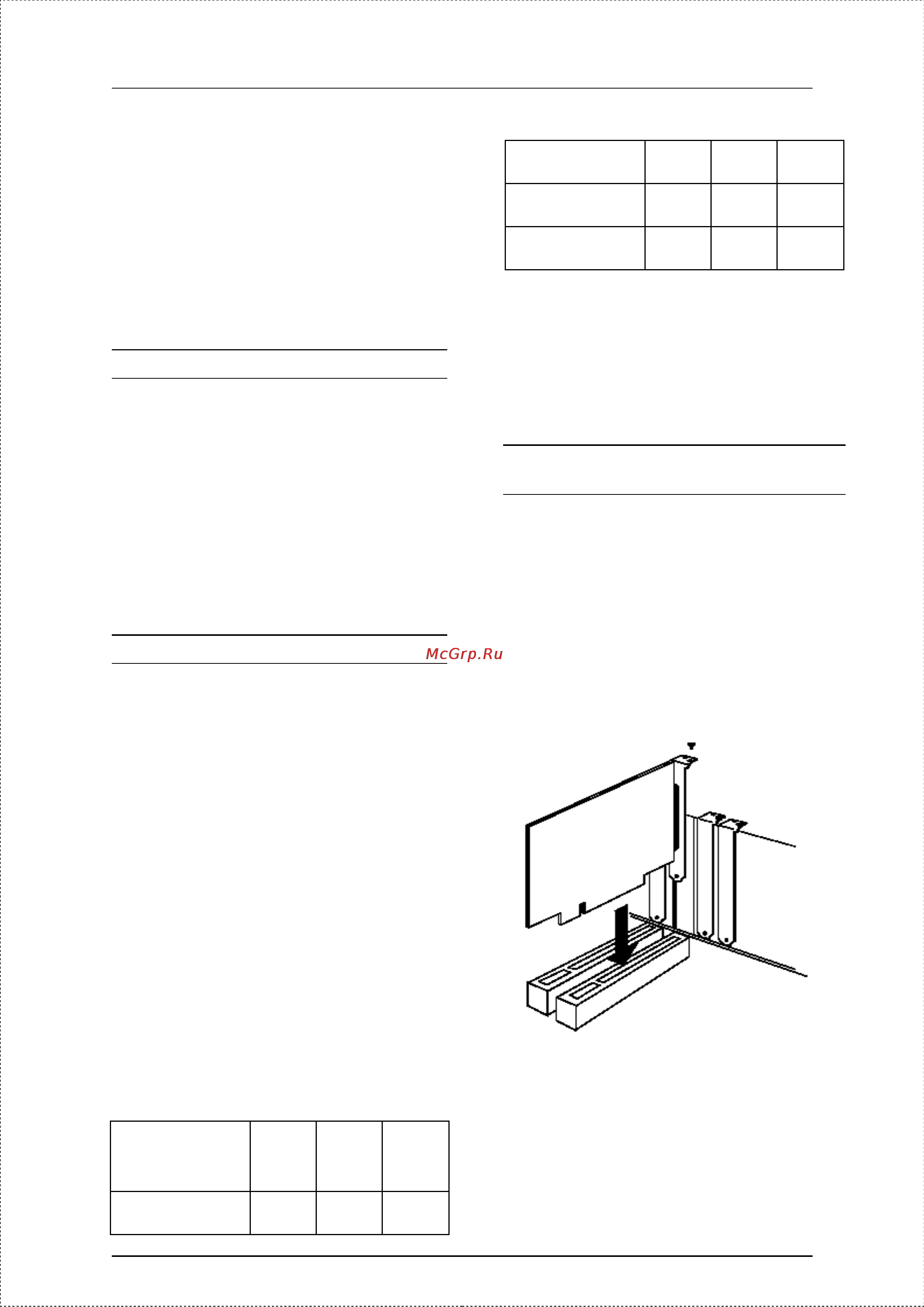

Figure 1 Inserting the modem into the PCI Slot
6. Press the modem firmly into the slot to ensure that it
is properly seated. Secure the modem’s end bracket to
the chassis with the bracket screw.
7. Replace the chassis cover and apply power to the
machine.
Installing the Software
The following sections provide the information necessary to
complete the installation and setup of the ADSL PCI
2
