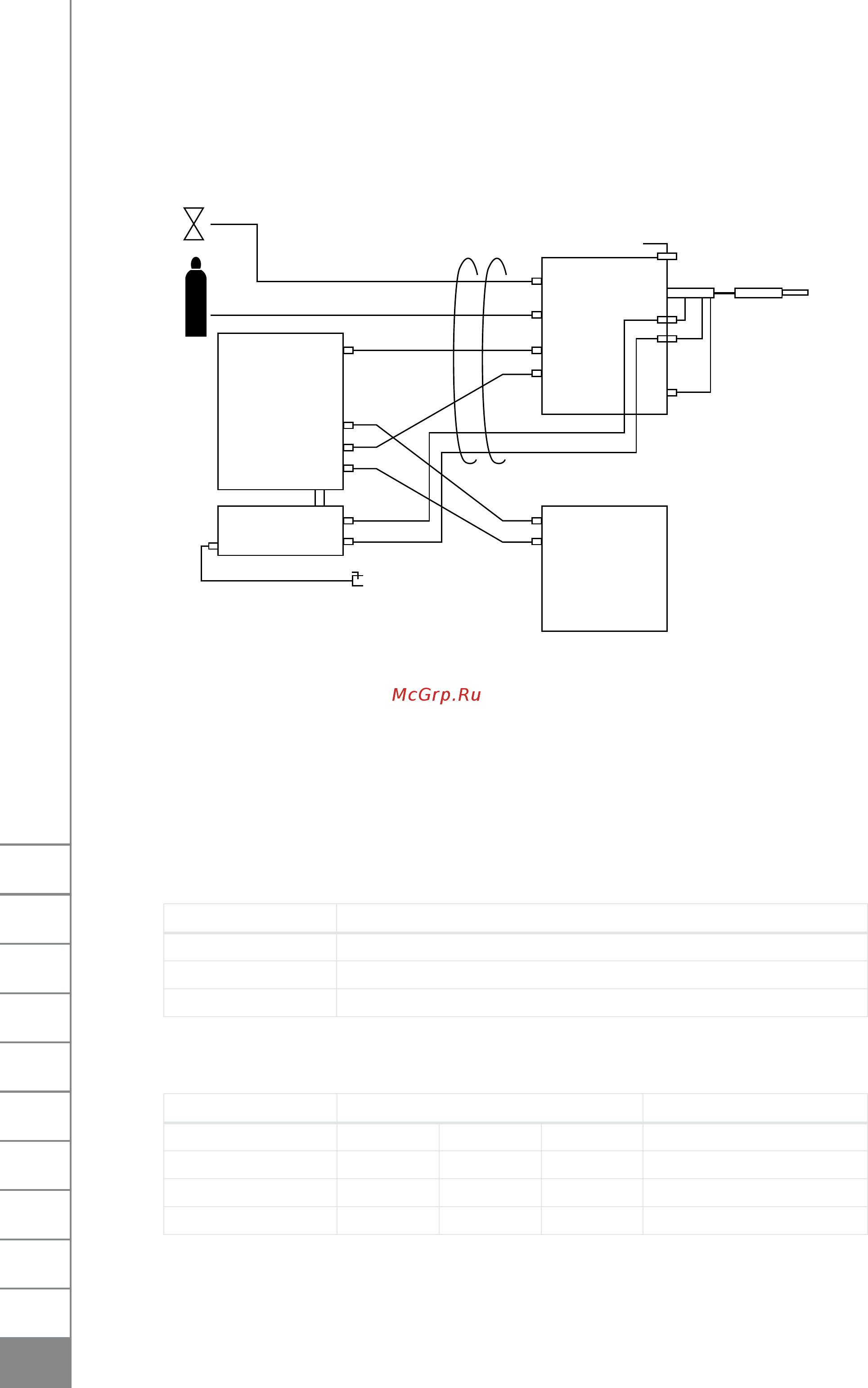

2.1.4 подключение кабелей
+
+
G
E
F
B
A
B
D
C
Wire feeder
control
Analog
SYN 300/400/500
DT 400
Robot
KempArc
Cool10
A воздушный шланг
B шланг защитного газа
C продувка
D кабельная вставка
E Кабель заземления
F шланги охлаждающей жидкости
G контроллер робота
сварочный кабель и кабель заземления
Сварочный кабель и кабель заземления представляют собой медные кабели с резиновой
изоляцией. Ниже приведены рекомендуемые значения поперечных сечений кабелей для
различных моделей источников питания:
Модель Сварочный кабель
SYN 300 50 ... 70 мм²
SYN 400 70 ... 90 мм²
SYN 500 70 ... 90 мм²
В приведенной ниже таблице показаны типовые допустимые нагрузки кабелей при
температуре окружающего воздуха 25 °С и температуре провода 85 °С.
Сварочный кабель Рабочий цикл (ED) Потери напряжения / 10 м
100 % 60 % 30 %
50 мм² 285 A 370 A 520 A 0,35 В / 100 A
70 мм² 355 A 460 A 650 A 0,25 В / 100 A
95 мм² 430 A 560 A 790 A 0,18 В / 100 A
ВНИМАНИЕ! Нагрузка сварочных кабелей выше допустимых значений не допускается из-
за потерь напряжения и перегрева.
8
KempArc SYN 300, 400, 500 / © Kemppi Oy / 0808
