Соединительные кабели сварки и заземления

Источник питания оснащен двумя разъемами для сварочного и управляющего кабеля.

С их помощью к источнику питания можно подключить сварочную горелку системы

роботизированной сварки и, при необходимости, ручную горелку для сварки прихваточным

швом.

Подключите сварочный кабель и кабель заземления следующим образом.

1. Подключите источник питания к электросети в соответствии с данными выше

инструкциями.

2. Подключите кабель заземления к разъему заземления A6.

3. Подключите сварочный кабель к разъему сварочного тока A5.

ВНИМАНИЕ! Нагрузка сварочных кабелей выше допустимых значений не допускается из-

за потерь напряжения и перегрева.

Можно подключить управляющие кабели устройств ручной подачи сварочной проволоки

или управляющий кабель пульта дистанционного управления к разъемам управляющего

кабеля.

Перед началом сварки подсоедините зажим заземления непосредственно к заготовке таким

образом, чтобы поверхность контакта зажима была максимальной. Место крепления зажима

должно быть очищено от краски и ржавчины.

2.1.5 Установка платы полевой шины

1. Снимите крышку блока управления, находящуюся на верхней панели источника питания,

выкрутив винты крышки.

2. Поместите плату полевой шины поверх интерфейсной платы и прикрепите ее двумя

гайками М3 (см. рисунок).

3. Установите на место крышку блока управления.

4. Подключите кабель полевой шины системы роботизированной сварки к разъему блока

управления.

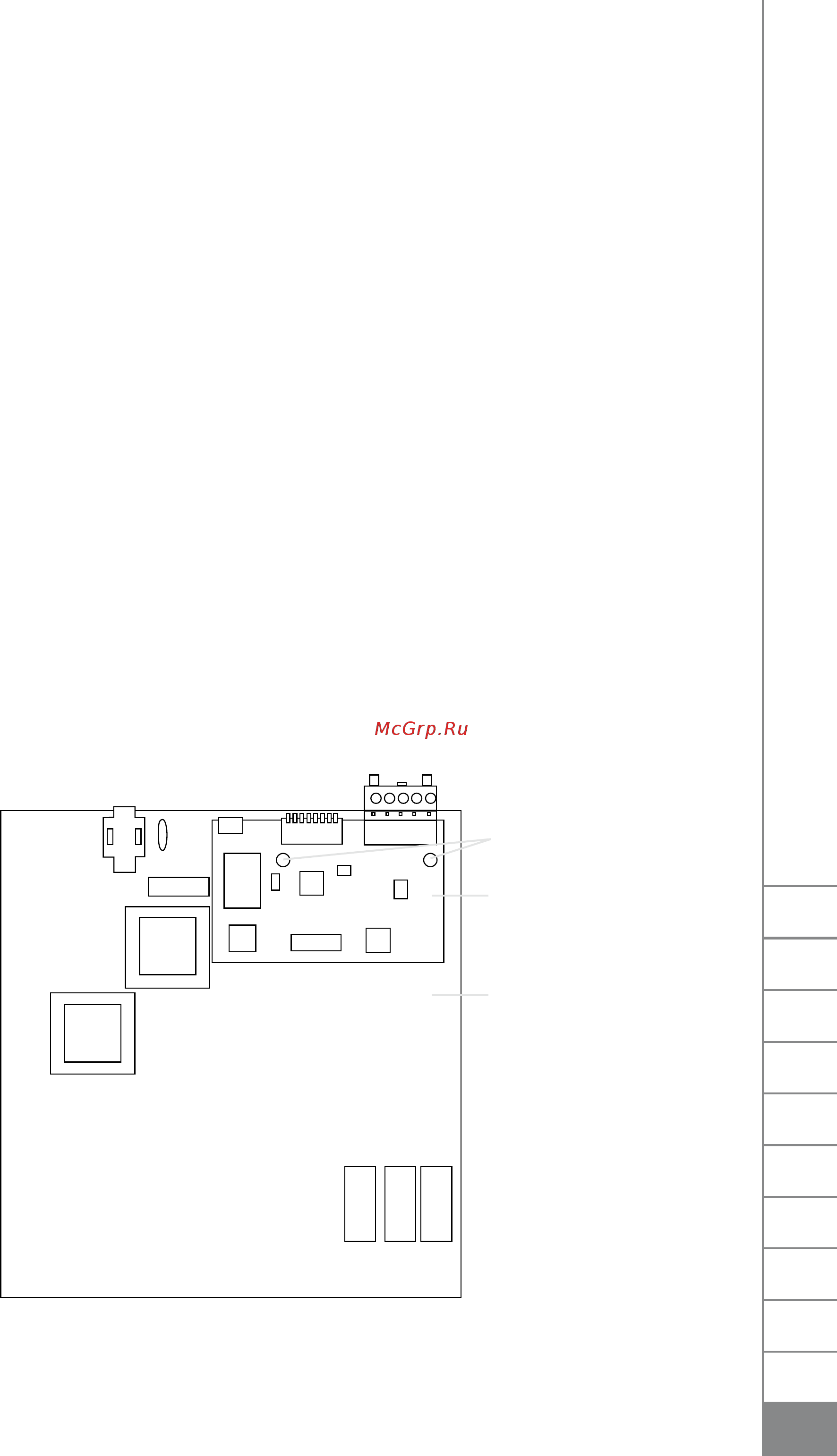

Гайки М3

Плата полевой шины

Интерфейсная плата

ВНИМАНИЕ! Разделите кабель полевой шины роботизированной сварочной системы

и сетевые кабели, так как они могут создавать помехи в работе логической схемы

управления.
