ALLIGATOR M-1500/2000 “Инструкция по установке” © Saturn Marketing Ltd.

СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 / ВЫХОД ДЛЯ

ДОПОЛНИТЕЛЬНОЙ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ / ОТРИЦАТЕЛЬНЫЙ

ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН

АВТОМОБИЛЯ / ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ)

ВНИМАНИЕ

: требуется установка дополнительного реле.

1) СИНИЙ провод замыкается на “массу” на 1 секунду при нажатии и удерживании кнопки

передатчика в

течение 2 секунд при снятой охране и выключенном зажигании и используется для дистанционного откры-

вания электрического замка крышки багажника (если автомобиль им оборудован).

Выход канала 2 системы будет также работать при включенном зажигании, но только если в этот момент

открыта одна из дверей автомобиля. Это предотвратит случайное открывание багажника при

движении ав-

томобиля.

Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-

временно отключит вход датчика удара, вход дополнительного датчика и триггер капота/багажника для то-

го, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как ба-

гажник будет закрыт, система опять

автоматически возьмет эти цепи под охрану.

ВНИМАНИЕ:

Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и

должен использоваться только для управления катушкой дополнительного реле.

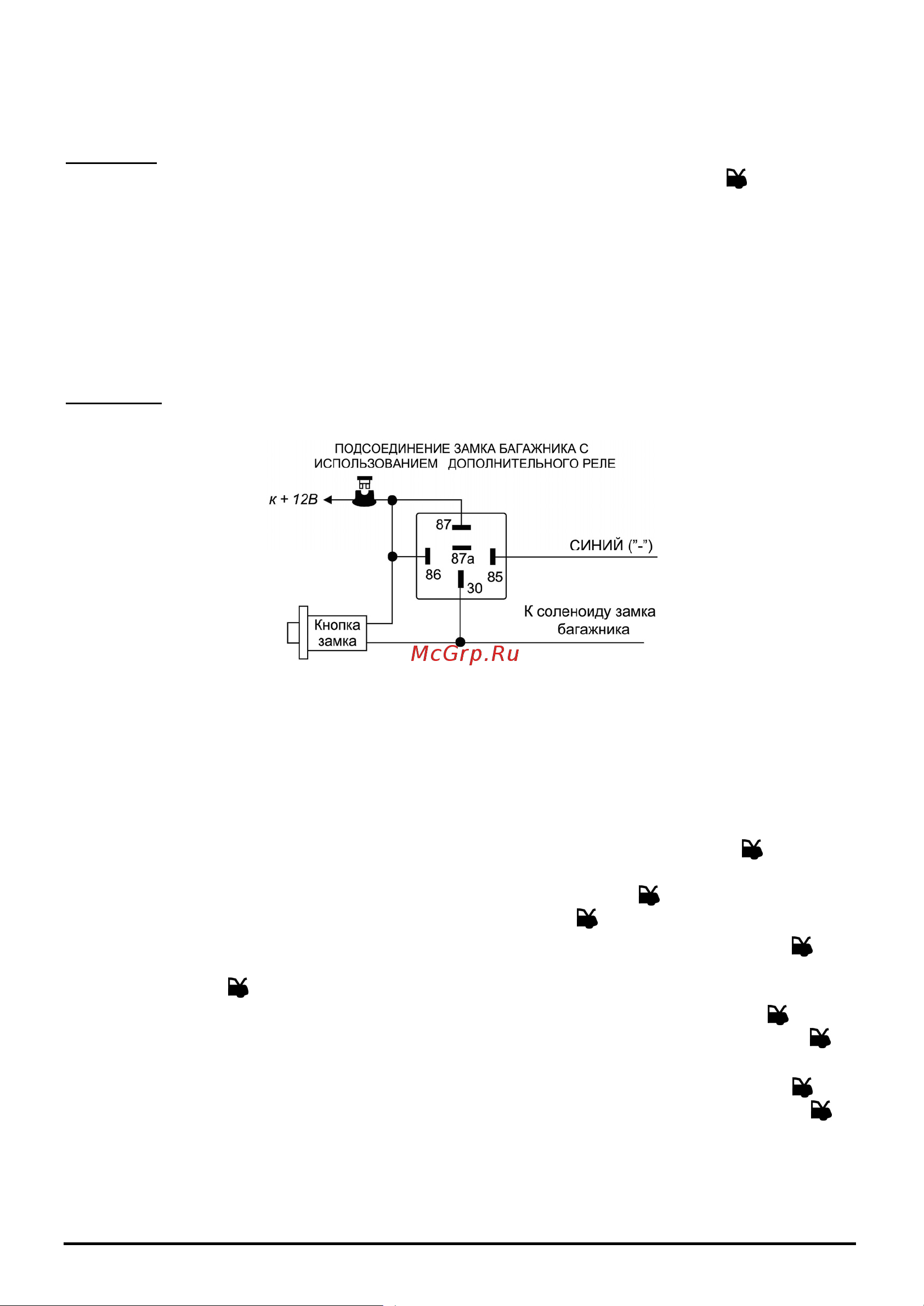

Подсоединение: Подсоедините СИНИЙ провод к контакту № 85 дополнительного 30А реле, подсоедините

контакт № 86 реле к +12В. Подсоедините остальные контакты реле как показано на схеме или в соответст-

вии с выбранной функцией канала 2 системы.

ВНИМАНИЕ: Подсоединение СИНЕГО провода непосредственно к сильноточным цепям замка багажника или к

некоторым устройствам дистанционного запуска двигателя

приведет к повреждению основного блока системы.

2) Выход дополнительного канала 2 системы (СИНИЙ провод) может также использоваться для управления

различными иными дополнительными устройствами. Тип выхода дополнительного канала 2 в этом случае

может быть запрограммирован при установке системы (программируемая функция № 14) как:

♦ “импульсный” сигнал, активизируемый на 1,5 секунды или на все время, пока кнопка

передатчика

удерживается в нажатом положении, но не более 30 секунд;

♦ “постоянный” сигнал, активизируемый при нажатии и удерживании кнопки

передатчика в течение 2 се-

кунд и работающий до следующего нажатия и удерживания кнопки

передатчика в течение 2 секунд;

♦ “таймерный 30-секундный” сигнал, активизируемый при нажатии и удерживании кнопки

пере-

датчика в течение 2 секунд и работающий в течение 30 секунд, либо до следующего нажатия и удер-

живания кнопки

передатчика в течение 2 секунд;

♦ “таймерный 1-минутный” сигнал, активизируемый при нажатии на 2 секунды кнопки

передат-

чика и работающий в течение 1 минуты, либо до следующего нажатия и удерживания кнопки

пе-

редатчика на 2 секунды;

♦ “таймерный 3-x минутный ” сигнал, активизируемый при нажатии на 2 секунды кнопки

пере-

датчика и работающий в течение 3 минут, либо до следующего нажатия и удерживания кнопки

пе-

редатчика на 2 секунды.

В любом из описанных выше случаев:

- выход дополнительного канала 2 системы может быть активизирован в любое время (при включенном или

при выключенном режиме охраны, при включенном или при выключенном зажигании и т.д.);
