ALLIGATOR M-1500/2000 “Инструкция по установке © Saturn Marketing Ltd.
.
19
- для того, чтобы работа дополнительных устройств, управляемых дополнительным каналом, не вызыва-
ла срабатывания системы, система автоматически отключит вход датчика удара, вход дополнительного
датчика и вход зажигания на все время, пока выход дополнительного канала 2 активизирован, плюс еще
дополнительно на 3 секунды.
Подсоединение: Подсоедините СИНИЙ провод к контакту 85 дополнительного 30А реле,
подсоедините
контакт 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной функцией
канала 2 системы.
3) Вы можете также использовать выход дополнительного канала 2 системы (СИНИЙ провод) для того, что-
бы система подавала питание на замок зажигания в течение определенного времени. В этом случае
Вы сможете ставить систему в
режим охраны с заведенным двигателем, не оставляя ключи
в замке зажигания (если включена программируемая функция 12):
a) Перед выключением зажигания активизируйте выход дополнительного канала 2 системы нажатием и
удерживанием кнопки
передатчика в течение 2 секунд. Система начнет подавать напряжение на за-
мок зажигания в обход ключа зажигания.
b) Выньте ключи из замка зажигания (двигатель будет продолжать работать под управлением системы), вый-
дите из автомобиля, убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим ох-
раны автомобиля с работающим
двигателем, нажав кнопку передатчика на 2 секунды.
c) После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После этого
отключите дополнительный канал 2 системы нажатием и удерживанием кнопки
передатчика в тече-
ние 2 секунд. Двигатель будет продолжать работать.
Подсоединение:
Для реализации данной функции (рекомендуется использовать дополнительное реле 40А т.к. в цепи зажи-
гания может быть достаточно большой ток):
a) ОРАНЖЕВЫЙ или СЕРЫЙ провод системы (с помощью дополнительного реле) ДОЛЖЕН использовать-
ся для блокировки цепи зажигания.
Запрограммируйте тип выхода
канала 2 системы какпостоянный” (функция 14);
b) Подсоедините СИНИЙ провод системы к контакту 86 дополнительного реле.
d) Подсоедините контакты 85 и 30 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положенияхВКЛ” (ON) иЗАПУСК” (CRANK) и присутствует
напряжение 0В, когда ключ зажигания находится в
любом ином положении. Контакт 85 реле должен
быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки це-

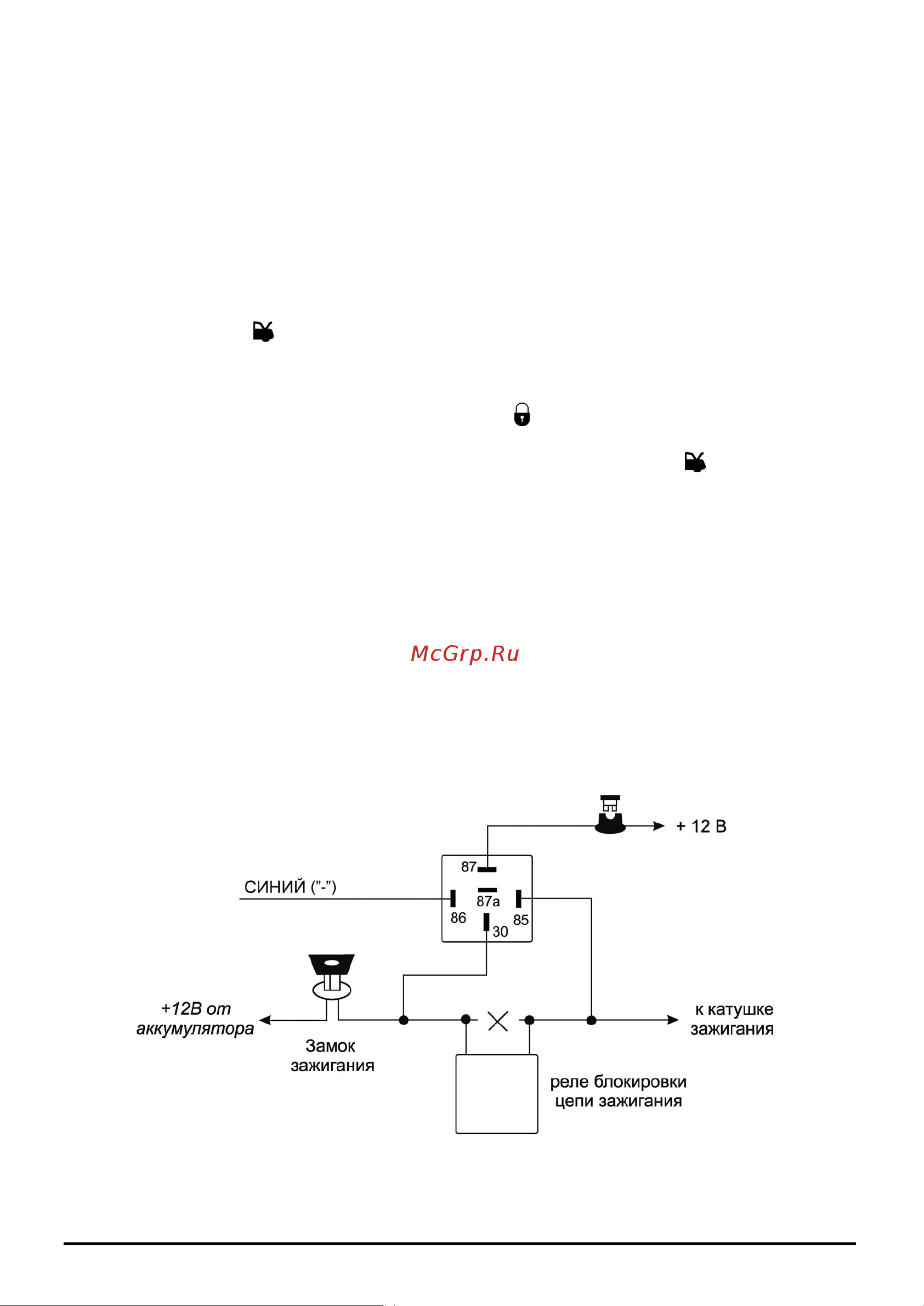

пи зажигания (как показано на схеме ниже).
e) Подсоедините контакт 87 реле к постоянному питанию +12В через предохранитель.
.
