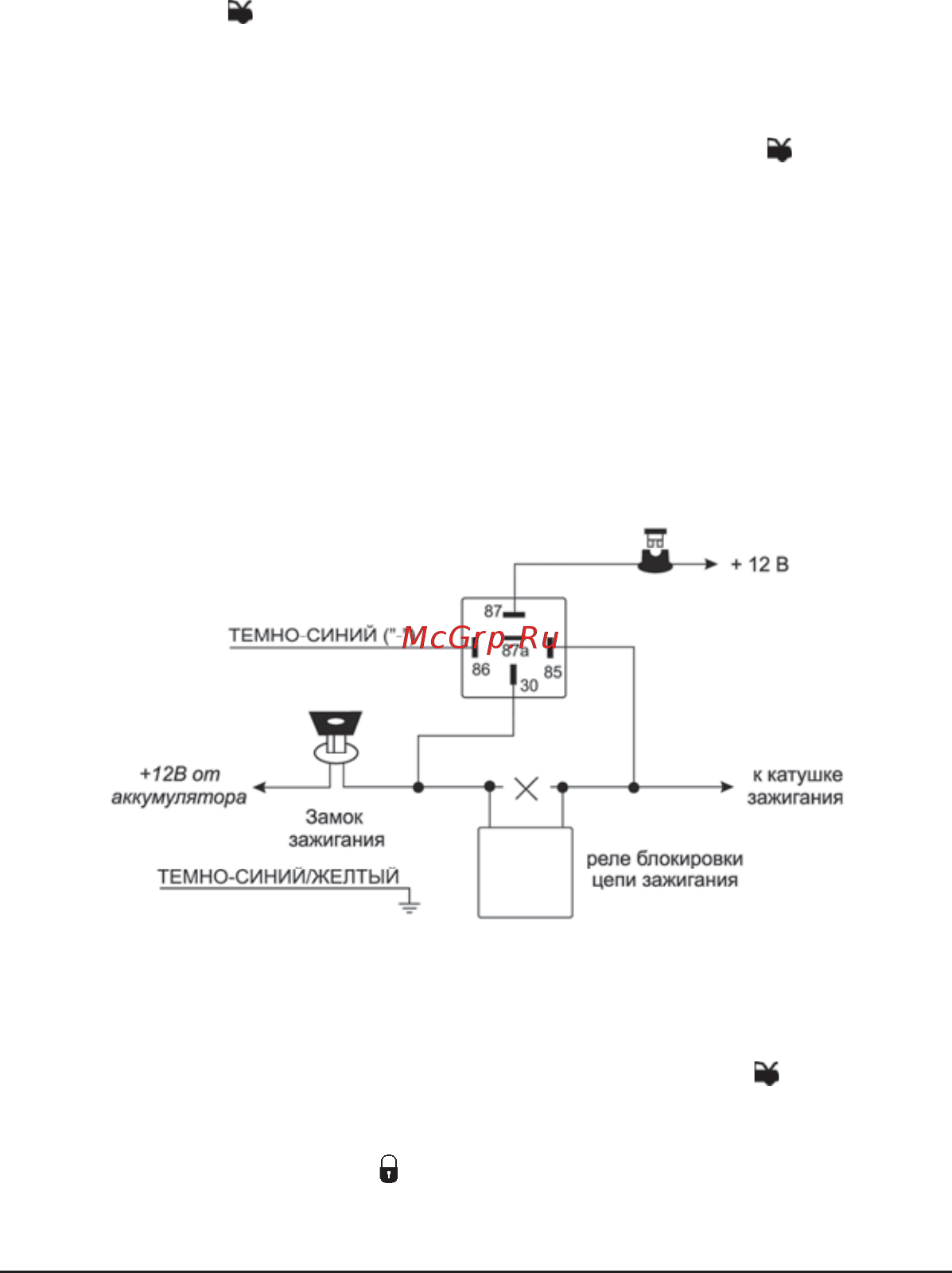

3 Вы можете также использовать выход дополнительного канала 2 системы ТЕМНО СИНИЙ провод для того чтобы система подавала питание на замок зажигания в течение определенного времени В этом случае Вы сможете ставить систему в режим охраны с заведенным двигателем не оставляя ключи в замке зажигания если включена программируемая функция 1 13 Перед выключением зажигания активизируйте выход дополнительного канала 2 системы нажатием и удерживанием кнопки ЙЙ передатчика в течение 2 секуод Система начнет подавать напряжение на за мок зажигания в обход ключа зажигания Выньте ключи из замка зажигания двигатель будет продолжать работать под управлением системы выйдите из автомобиля уводитесь что все двери капот и багажник закрыты и поставьте систему в ре жим охраны автомобиля с работающим двигателем После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание После это го отключите дополнительный канал 2 системы нажатием и удерживанием кнопки ЙЙ передатчика в те чение 2 секу од Двигатель будет продолжать работать Подсоединение Для реализации данной функции рекомендуется использовать дополнительное реле 40Ат к в цепи зажигания может быть достаточно высокий ток ОРАНЖЕВЫЙ БЕЛЫЙ СЕРЫЙ или ЗЕЛЕНЫЙ ОКЕЛТЫЙ провод системы с помощью дополнитель ного реле ДОЛЖЕН использоваться для блокировки цепи зажигания Запрограммируйте тип выхода дополнительного канала 2 системы как постоянный функция 2 6 Подсоедините ТЕМНО СИНИЙОКЁЛТЫЙ провод к массе Подсоедините ТЕМНО СИНИЙ провод системы к контакту 86 дополнительного реле Подсоедините контакт 85 и 30 реле к проводу от замка зажигания на который поступает напря жение 12В когда ключ зажигания находится в положениях ВКЛ и СТАРТ и присутствует напряжение 0В когда ключ зажигания находится в любом ином положении Контакт 85 реле должен быть подклю чен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания как показано на схеме ниже Подсоедините контакт 87 реле к постоянному питанию 12В через предохранитель 4 Вы можете также использовать выход дополнительного канала 2 системы для ручного включения ре жима турбо при установке системы на автомобиль с двигателем оснащенным турбонаддувом В этом случае Припаркуйте автомобиль и пока двигатель автомобиля все еще работает на холостом ходу переве дите рычаг переключения передач в положение PARK или в нейтральное положение и поставьте ав томобиль на стояночный тормоз Перед выключением зажигания активизируйте выход канала 2 нажав кнопку ЙЙ передатчика 2 секуоды Система будет подавать напряжение на замок зажигания в обход ключа зажигания Выньте ключи из замка зажигания двигатель будет продолжать работать выйдите из автомобиля убедитесь что все двери капот и багажник закрыты и поставьте систему в режим охраны автомобиля с работающим двигателем нажав кнопку 0 передатчика на 3 секунды Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в те чение 3 х минут после чего будет автоматически остановлен и система перейдет в стандартный режим охраны ALLIGATOR SP 30 Инструкция по установке 18
