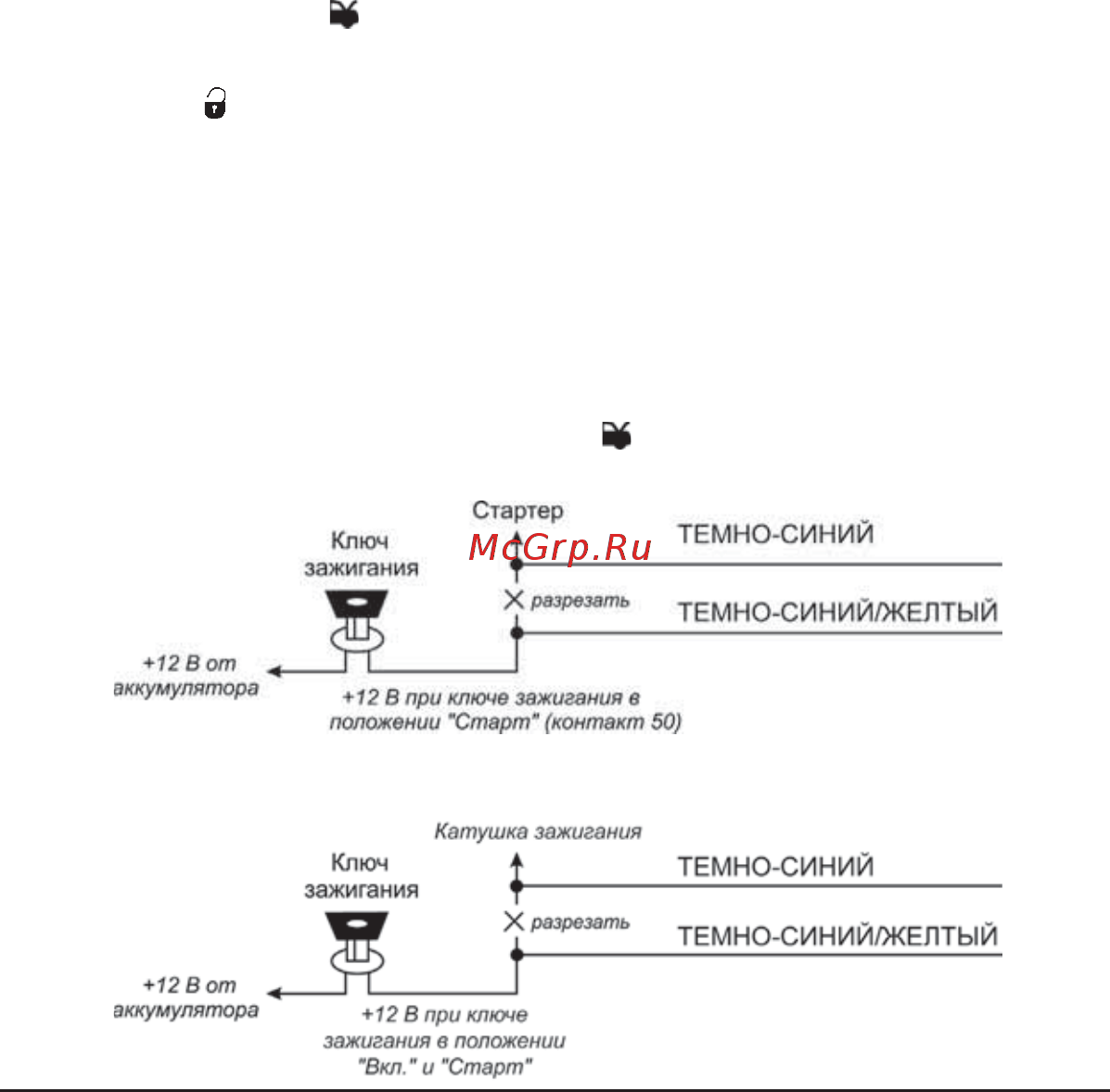

Подсоединение Для реализации данной функции а Включите программируемую функцию 1 13 возможность постановки автомобиля на охрану с ра ботающим двигателем Ь Запрограммируйте выход канала 2 системы как таймерный 3 х минутный функция 2 6 с Подсоедините ТЕМНО СИНИЙ провод системы к контакту 86 дополнительного реле а ТЕМНОСИНИЙ ЖЕЛТЫЙ провод к массе с Подсоедините контакты 85 и 30 реле к проводу от замка зажигания на который поступает на пряжение 12В когда ключ зажигания находится в положениях ВКЛ и СТАРТ и присутствует напря жение 0В когда ключ зажигания находится в любом ином положении Контакт 85 реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи за жигания Подсоедините контакт 87 реле к постоянному питанию 12В через предохранитепь е см схему подкпючения в предыдущем пункте ВЫХОД КАНАЛА 2 ТЕМНО СИНИЙ ПРОВОД можно запрограммировал как СИЛОВОЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ НОРМАЛЬНО РАЗОМКНУТАЯ БЛОКИРОВКА ДВИГАТЕЛЯ СИЛОВОЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ СИЛОВОЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕРОМ 5 Если автомобиль оборудован электрическими стеклоподъемниками ТЁМНО СИНИЙ провод системы может быть запрограммирован как выход для закрывания окон автомобиля при постановке системы на охрану программируемая функция 2 7 В этом случае провод уже более не будет управляться при на жатии и удерживании кнопки передатчика 2 секу еды вместо этого на этот провод будет автоматически подаваться постоянный сигнал в течение 30 секуед после постановки системы на охрану с помощью пере датчика Нажатие кнопки О передатчика в течение этих 30 секунд остановит работу стеклоподъемников не сни мая систему с охраны Для того чтобы работа электрических стеклоподъемников не вызвала срабатывания системы система ав томатически отключит вход датчика удара на все время пока данный выход активизирован еще 3 секуеды Подсоединение Для реализации данной функции а Запрограммируйте функцию 2 7 для исполнения функции управления стеклоподъемником Ь Найдите провод штатного модуля управления электрическими стеклоподъемниками автомобиля при замыкании которого на массу происходит закрывание окон Подсоедините ТЕМНО СИНИЙ провод к этому проводу с Подсоедините ТЕМНО СИНИЙ ЖЕЛТЫЙ провод к массе 6 ТЕМНО СИНИЙ провод может быть также запрограммирован как встроенная нормально разомкну тая блокировка двигателя программируемая функция 2 7 В этом случае провод уже более не будет управляться при нажатии и удерживании кнопки ЙЙ передатчика 2 секунды вместо этого ТЕМНОСИНИИ и ТЕМНО СИНИЙ ЖЕЛТЫЙ провода могут испопьэоваться для блокировки стартера Стартер ТЕМНО СИНИЙ Ключ зажигания X разрезать ТЕМНО СИНИЙ ЖЕЛТЫЙ 12 В от аккумулятора 12 В при ключе зажигания в положении Старт контакт 50 Схема подключения ТЕМНО СИНЕГО провода для блокировки цепи зажигания автомобиля Катушка зажигания ТЕМНО СИНИЙ ТЕМНО СИНИЙ ЖЕЛТЫЙ аккумулятора 12 В при ключе зажигания в положении Вкл и Старт ALLIGATOR SP 30 Инструкция по установке 19
