ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке” © Saturn Marketing Ltd.

♦ После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После это-

го отключите дополнительный канал 2 системы нажатием и удерживанием кнопки

передатчика в те-

чение 2 секунд. Двигатель будет продолжать работать.

Подсоединение. Для реализации данной функции (рекомендуется использовать дополнительное реле

40А т.к. в цепи зажигания может быть достаточно высокий ток):

♦ ОРАНЖЕВЫЙ/БЕЛЫЙ (СЕРЫЙ или ЗЕЛЁНЫЙ/ЖЁЛТЫЙ) провод системы (с помощью дополнитель-

ного реле) ДОЛЖЕН использоваться для блокировки цепи зажигания.

♦

Запрограммируйте тип выхода дополнительного канала 2 системы как “постоянный” (функция № 2.6);

♦ Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к “массе”

♦ Подсоедините ТЁМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле.

♦ Подсоедините контакт № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-

жение +12В, когда ключ зажигания

находится в положениях “ВКЛ” и “СТАРТ” и присутствует напряже-

ние 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть под-

ключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажи-

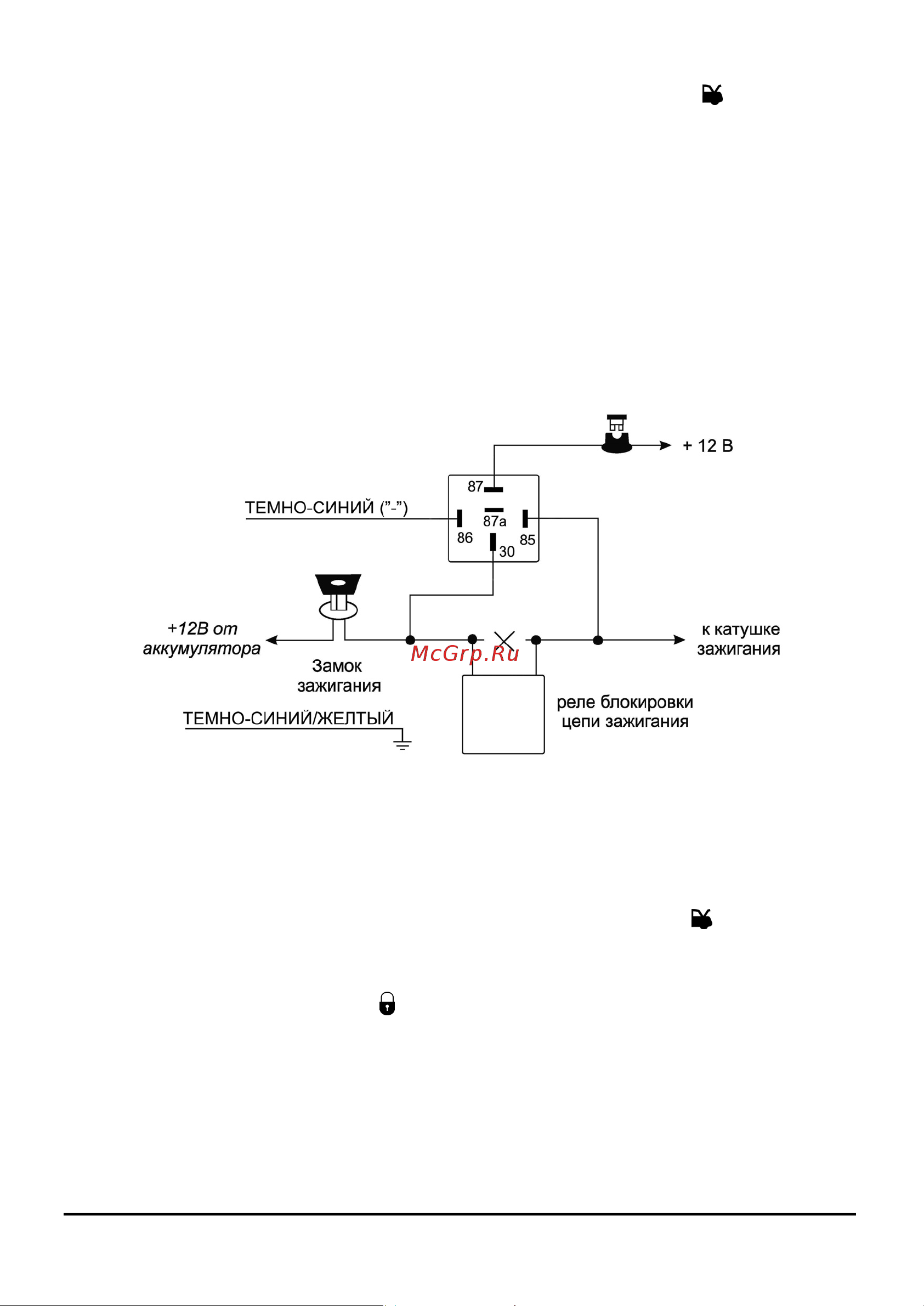

гания (как показано на схеме ниже).

♦ Подсоедините контакт № 87 реле к постоянному питанию

+12В через предохранитель.

4) Вы можете также использовать выход дополнительного канала 2 системы для ручного включения ре-

жима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом.

В этом случае:

♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, переве-

дите рычаг переключения передач в положение “PARK” или в

нейтральное положение, и поставьте ав-

томобиль на стояночный тормоз.

♦ Перед выключением зажигания активизируйте выход канала 2, нажав кнопку

передатчика 2 се-

кунды. Система будет подавать напряжение на замок зажигания в обход ключа зажигания.

♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля,

убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с

работающим двигателем, нажав кнопку

передатчика на 3 секунды.

♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в те-

чение 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный режим

охраны.

Подсоединение. Для реализации данной функции:

a) Включите программируемую функцию № 1.13 (возможность постановки автомобиля на охрану с ра-

ботающим двигателем).

b) Запрограммируйте выход канала 2 системы, как “таймерный 3-х минутный” (функция № 2.6).
