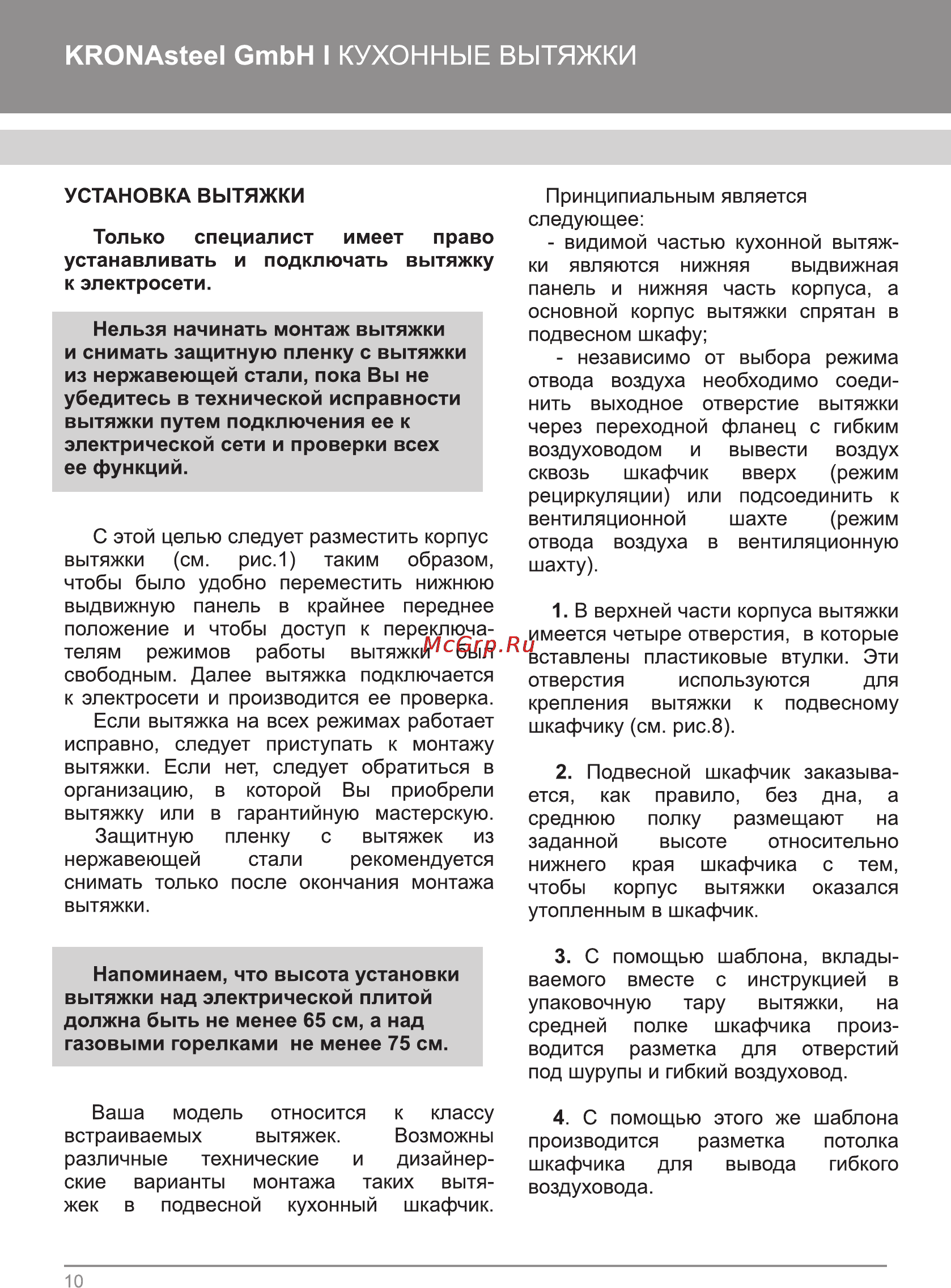

KRONAsteel GmbH I КУХОННЫЕ ВЫТЯЖКИ УСТАНОВКА ВЫТЯЖКИ Только специалист имеет право устанавливать и подключать вытяжку к электросети Нельзя начинать монтаж вытяжки и снимать защитную пленку с вытяжки из нержавеющей стали пока Вы не убедитесь в технической исправности вытяжки путем подключения ее к электрической сети и проверки всех ее функций С этой целью следует разместить корпус вытяжки см рис 1 таким образом чтобы было удобно переместить нижнюю выдвижную панель в крайнее переднее положение и чтобы доступ к переключа телям режимов работы вытяжки был свободным Далее вытяжка подключается к электросети и производится ее проверка Если вытяжка на всех режимах работает исправно следует приступать к монтажу вытяжки Если нет следует обратиться в организацию в которой Вы приобрели вытяжку или в гарантийную мастерскую Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать только после окончания монтажа вытяжки Принципиальным является следующее видимой частью кухонной вытяж ки являются нижняя выдвижная панель и нижняя часть корпуса а основной корпус вытяжки спрятан в подвесном шкафу независимо от выбора режима отвода воздуха необходимо соеди нить выходное отверстие вытяжки через переходной фланец с гибким воздуховодом и вывести воздух сквозь шкафчик вверх режим рециркуляции или подсоединить к вентиляционной шахте режим отвода воздуха в вентиляционную шахту 1 В верхней части корпуса вытяжки имеется четыре отверстия в которые вставлены пластиковые втулки Эти отверстия используются для крепления вытяжки к подвесному шкафчику см рис 8 2 Подвесной шкафчик заказыва ется как правило без дна а среднюю полку размещают на заданной высоте относительно нижнего края шкафчика с тем чтобы корпус вытяжки оказался утопленным в шкафчик Напоминаем что высота установки вытяжки над электрической плитой должна быть не менее 65 см а над газовыми горелками не менее 75 см 3 С помощью шаблона вклады ваемого вместе с инструкцией в упаковочную тару вытяжки на средней полке шкафчика произ водится разметка для отверстий под шурупы и гибкий воздуховод Ваша модель относится к классу встраиваемых вытяжек Возможны различные технические и дизайнер ские варианты монтажа таких вытя жек в подвесной кухонный шкафчик 4 С помощью этого же шаблона производится разметка потолка шкафчика для вывода гибкого воздуховода 10
