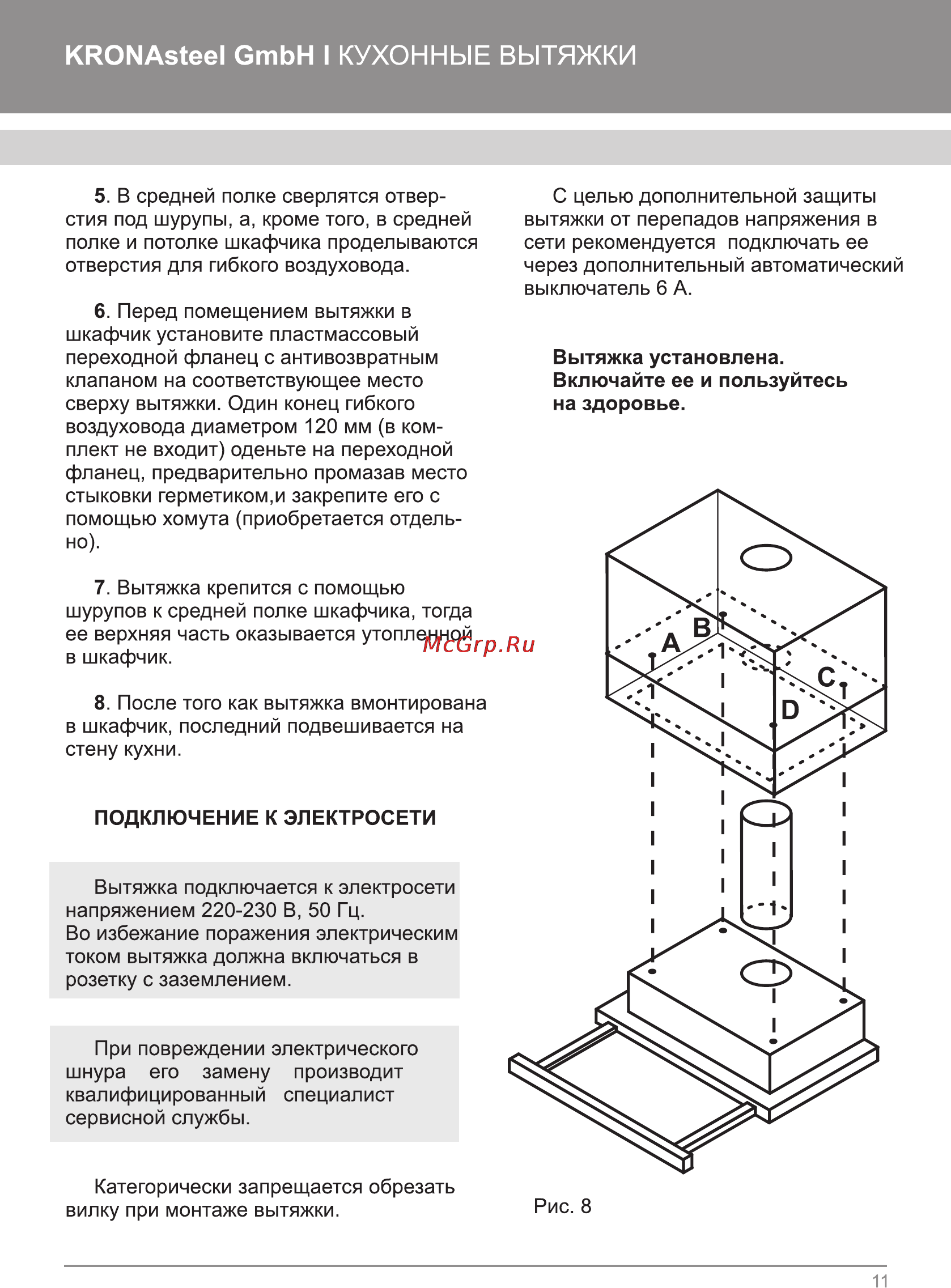

KRONAsteel GmbH I КУХОННЫЕ ВЫТЯЖКИ 5 В средней полке сверлятся отвер стия под шурупы а кроме того в средней полке и потолке шкафчика проделываются отверстия для гибкого воздуховода 6 Перед помещением вытяжки в шкафчик установите пластмассовый переходной фланец с антивозвратным клапаном на соответствующее место сверху вытяжки Один конец гибкого воздуховода диаметром 120 мм в ком плект не входит оденьте на переходной фланец предварительно промазав место стыковки герметиком и закрепите его с помощью хомута приобретается отдель но С целью дополнительной защиты вытяжки от перепадов напряжения в сети рекомендуется подключать ее через дополнительный автоматический выключатель 6 А Вытяжка установлена Включайте ее и пользуйтесь на здоровье 7 Вытяжка крепится с помощью шурупов к средней полке шкафчика тогда ее верхняя часть оказывается утопленной в шкафчик 8 После того как вытяжка вмонтирована в шкафчик последний подвешивается на стену кухни ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ Вытяжка подключается к электросети напряжением 220 230 В 50 Гц Во избежание поражения электрическим током вытяжка должна включаться в розетку с заземлением При повреждении электрического шнура его замену производит квалифицированный специалист сервисной службы Категорически запрещается обрезать вилку при монтаже вытяжки Рис 8 11
