ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ

ОСНОВНОЙ 16-КОНТАКТНЫЙ РАЗЪЕМ (ВЕРХНИЙ РЯД):

БЕЛЫЙ/ЧЕРНЫЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1A)

Данный провод предназначен для управления сиреной системы. Проложите этот провод через резиновую

втулку в теплоизоляционной перегородке к месту установки сирены.

Подсоединение: Подсоедините БЕЛЫЙ/ЧЕРНЫЙ провод к Красному проводу сирены. Подсоедините Чер-

ный провод массы сирены к “массе”.

КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 15A: +12В

ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА (ЗО-

НА ОХРАНЫ 7)

Этот провод подает питание на основной блок системы и на встроенное реле управления указателями по-

ворота. Подсоедините КРАСНЫЙ провод с предохранителем 15А к +12В постоянного тока от аккумулятора

автомобиля, предварительно вынув предохранитель из гнезда.

ЖЕЛТЫЙ/ЧЕРНЫЙ: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА СОСТОЯНИЯ СИСТЕМЫ / ОТРИЦАТЕЛЬНЫЙ

ВЫХОД 200

мА ДЛЯ ОТКЛЮЧЕНИЯ ШТАТНОЙ СИГНАЛИЗАЦИИ АВТОМОБИЛЯ

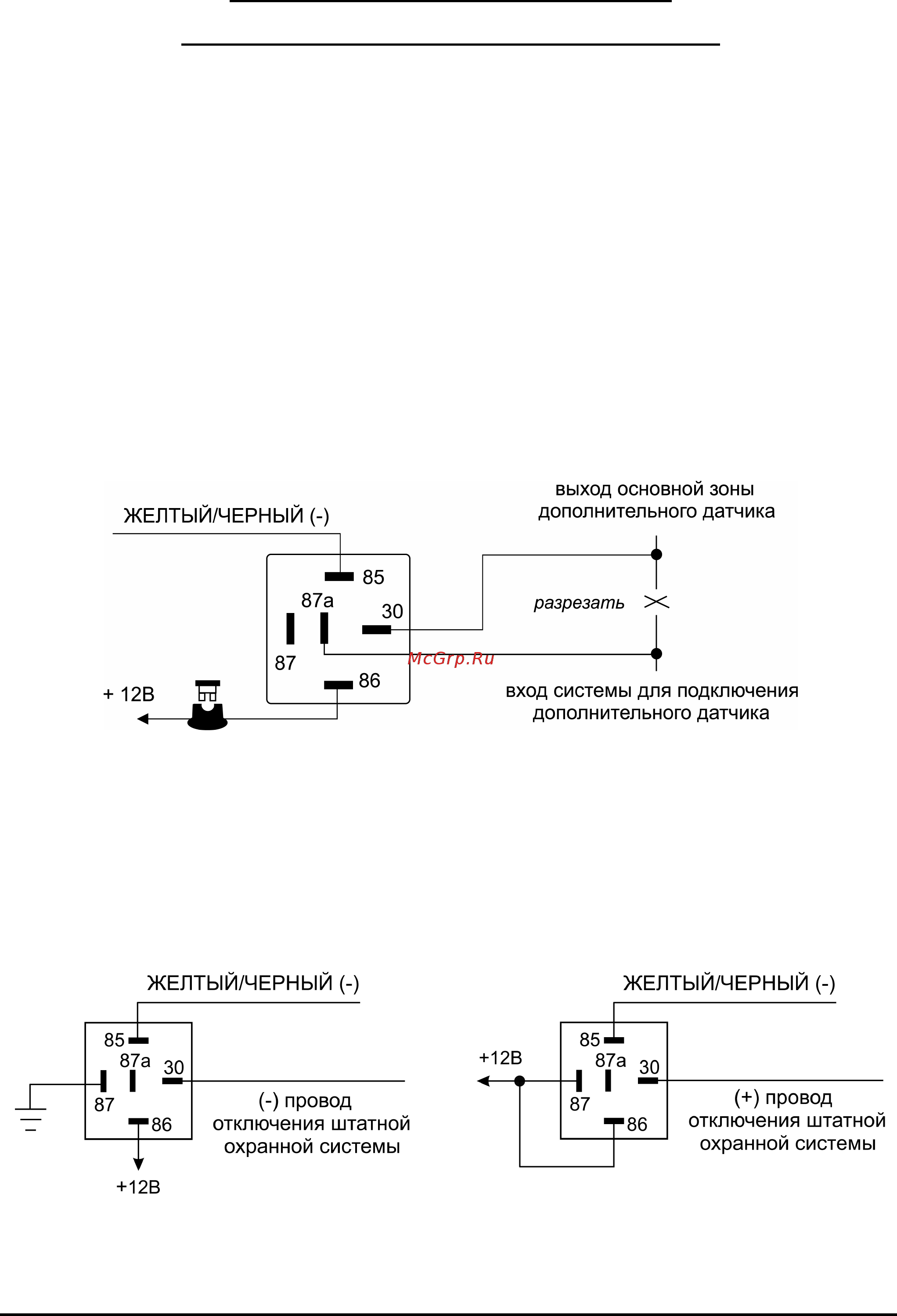

1) На ЖЕЛТЫЙ/ЧЕРНЫЙ провод подается сигнал отрицательной полярности 200 мА в течение всего вре-

мени работы двигателя автомобиля под управлением системы дистанционного или автоматического запус-

ка. Данный провод может использоваться для отключения дополнительных датчиков на время работы дви-

гателя (с использованием дополнительных реле), как показано

на схеме ниже.

2) ЖЕЛТЫЙ/ЧЕРНЫЙ провод может быть запрограммирован таким образом (функция № 2.10), что он будет

замыкаться на “массу” каждый раз при дистанционном или автоматическом запуске двигателя автомобиля

и может использоваться для отключения штатной сигнализации (противоугонной системы) автомобиля при

запуске двигателя. Для подачи импульса отрицательной (-) или положительной (+) полярности на штатную

систему сигнализации, установленную

на автомобиле, используйте дополнительные реле, как показано на

схемах ниже.

Подключение к (-) проводу снятия штатной

сигнализации с охраны с использованием

дополнительного реле

Подключение к (+) проводу снятия штатной

сигнализации с охраны с использованием

дополнительного реле
