ALLIGATOR TD-320 41 Инструкция по эксплуатации и установке
♦ Отрицательный “таймерный 30/90-секундный” сигнал, активизируемый при одновременном
нажатии кнопок
и передатчика и работающий в течение 30 или 90 секунд либо до следую-
щего нажатия кнопок
и передатчика;
В любом из описанных выше случаев:
♦ выход канала 3 системы может быть активизирован в любое время (при включенном или при вы-
ключенном режиме охраны, при включенном или при выключенном зажигании и т.д.);
♦ для того, чтобы работа дополнительных устройств, управляемых каналом 3, не вызывала сраба-
тывания системы, система автоматически
отключит вход датчика удара и вход триггера зажигания
на все время, пока выход канала 3 активизирован, + еще 3 секунды.
Подсоединение: Подсоедините СЕРЫЙ провод к клемме № 86 дополнительного 30А реле, подсоеди-
ните клемму № 85 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной
функцией канала 3 системы.
2) Если автомобиль оборудован электрическими
стеклоподъемниками СЕРЫЙ провод может быть
также запрограммирован как “отрицательный выход для закрывания окон автомобиля при
постановке системы на охрану” (программируемая функция № 2.7). В этом случае СЕРЫЙ провод
уже более не будет замыкаться на “массу” при нажатии кнопок
и передатчика. Вместо этого
СЕРЫЙ провод будет замыкаться на “массу” на 30 секунд после постановки системы на охрану (с по-
мощью брелока-передатчика или автоматически). Нажатие кнопки
передатчика в течение этих 30
секунд остановит работу данного выхода системы.
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система
автоматически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 с.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками
автомобиля, при замыкании которого на “массу” происходит
закрывание окон. Подсоедините СЕРЫЙ
провод к данному проводу.
3) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для управле-
ния 2-й цепью стартера” (программируемая функция № 2.7). В этом случае СЕРЫЙ провод также
уже более не будет замыкаться на “массу” при нажатии кнопок
и передатчика. Вместо этого
СЕРЫЙ провод будет замыкаться на “мас-
су”, дублируя работу ФИОЛЕТОВОГО
провода 6-контактного силового разъема
системы при дистанционном или автома-
тическом запуске двигателя.

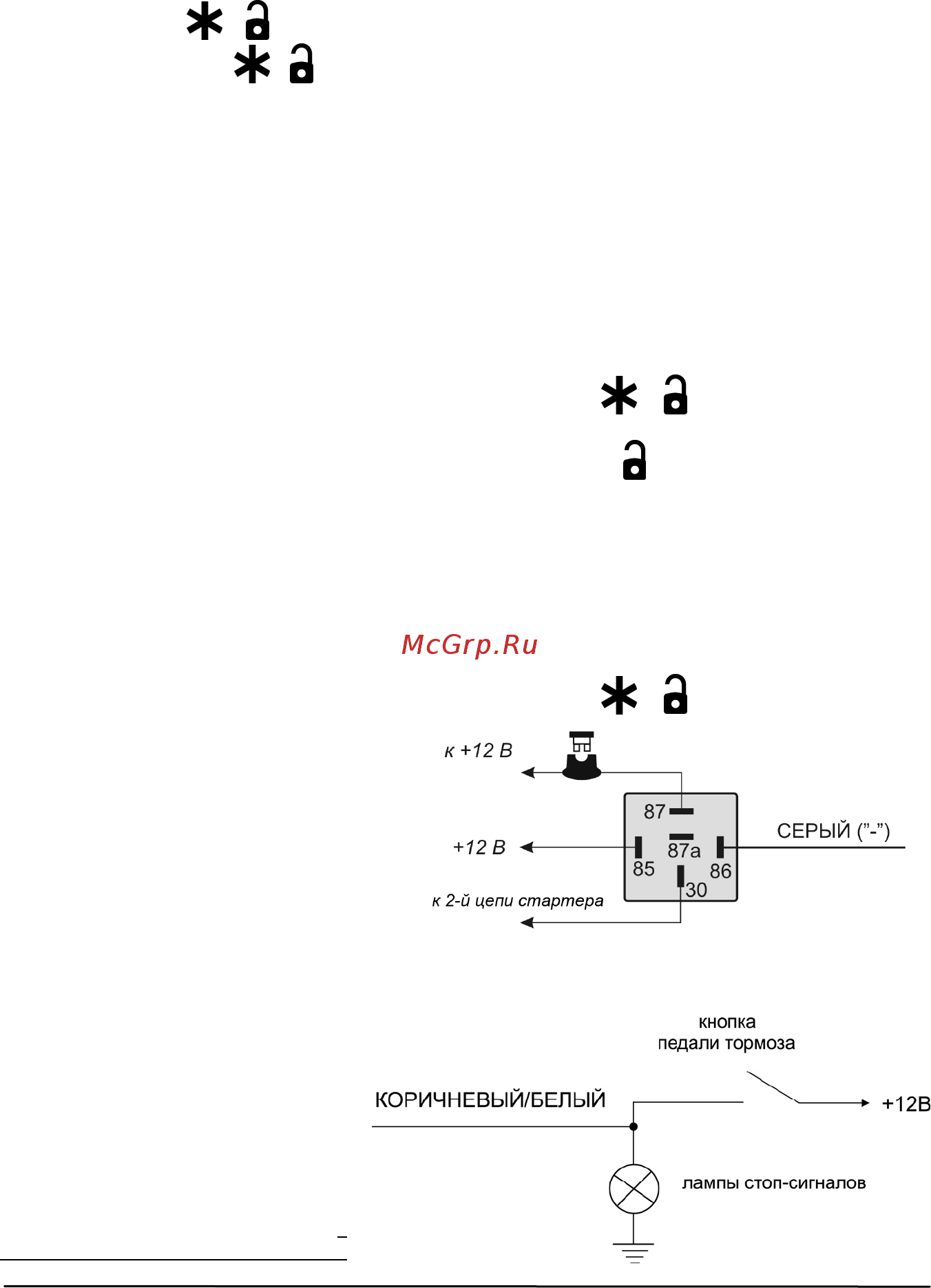

Подсоединение: Подсоедините СЕРЫЙ
провод к клемме № 86 дополнительного
30А реле, подсоедините клемму № 85 реле
к +12В. Подсоедините остальные контакты
реле в соответствии со схемой.
16. КОРИЧНЕВЫЙ/БЕЛЫЙ: (+) ВХОД ПЕДАЛИ ТОРМОЗА / (-) ВХОД РУЧНОГО ТОРМОЗА
ВНИМАНИЕ: Обязательно исполь-
зуйте данный провод по назначению.
Данный вход системы используется в
первую очередь для блокировки
запуска двигателя при нажатой педа-
ли тормоза (при отключении ручного
тормоза) и для глушения двигателя,
работающего под управлением сис-
темы дистанционного запуска.
Подсоединение: В автомобиле
с
автоматической коробкой передач
подсоедините КОРИЧНЕВЫЙ/БЕЛЫЙ
