ALLIGATOR TD-320 42 Инструкция по эксплуатации и установке

провод системы к проводу, идущему от стоп-сигналов автомобиля, на котором появляется +12 В при

нажатии педали тормоза.

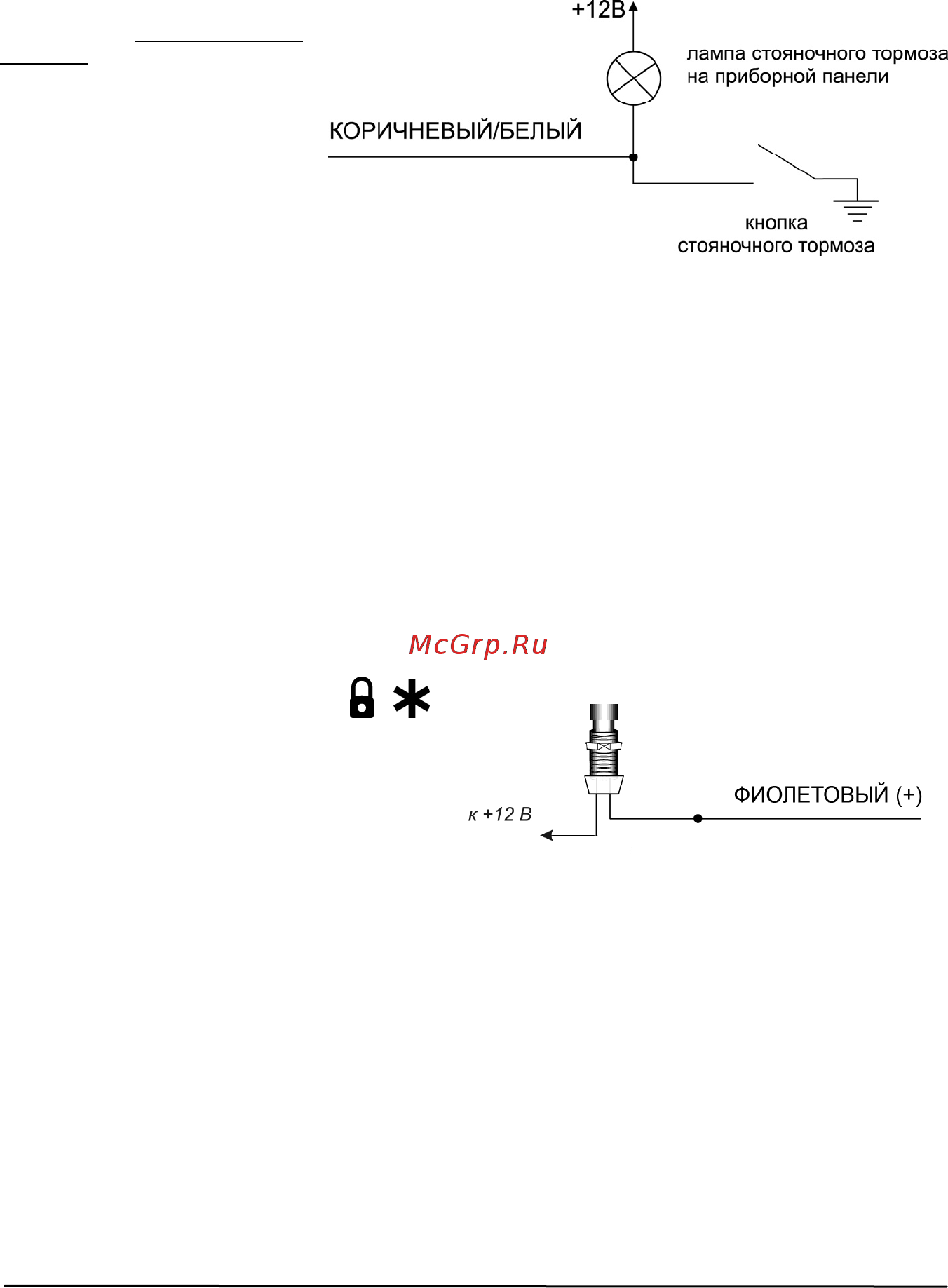

В автомобиле с ручной коробкой

передач подсоедините КОРИЧ-

НЕВЫЙ/БЕЛЫЙ провод системы

к проводу, замыкающемся на

“массу” при взведении ручного

тормоза.

17. ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ /(+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ти ПРОВОДНО-

ГО ЭЛЕКТРОПРИВОДА / (+) ВХОД УПРАВЛЕНИЯ ДИСТАНЦИОННЫМ ЗАПУСКОМ ДВИГАТЕЛЯ АВ-

ТОМОБИЛЯ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ИНДИКАТОРНОЙ ЛАМПЫ “WAIT-TO-START” (НА АВТО-

МОБИЛЯХ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ)

1) (+) ТРИГГЕР ДВЕРИ (заводская установка

2) Если в автомобиле используются концевые выключатели дверей отрицательной полярности, ФИО-

ЛЕТОВЫЙ провод может быть запрограммирован как “(+) вход для подключения 5-проводного электро-

привода” (программируемая функция № 2.4). В этом случае, при замыкании ФИОЛЕТОВОГО провода

на +12 В система будет автоматически подавать импульс для отпирания дверей автомобиля, а при

отключении от +12 В - импульс для

запирания дверей автомобиля, но только при выключенном

режиме охраны.

Использование данной функции - аналогично отрицательному входу для подключения 5-проводного

электропривода.

3) Данный вход системы может быть запрограммирован как “(+) вход управления дистанционным за-

пуском”. В этом случае кратковременная подача сигнала положительной полярности на данный вход

системы аналогична нажатию кнопок

передатчика в течение 1,5 секунд и будет

вызывать запуск или глушение двигателя.

Подсоединение: Вы можете подсоединить

этот провод к дополнительной кнопке для

ручного включения или выключения дистан-

ционного запуска двигателя автомобиля.

4) При установке системы на автомобиль с дизельным двигателем необходимо подключится к прово-

ду включения индикаторной лампы "Wait-to-Start" ("Подождите перед запуском

двигателя"), которая

находится на приборной панели. Индикаторная лампа горит (т.е. по искомому проводу на нее подается

питание) до тех пор, пока работают свечи предпускового прогрева двигателя автомобиля. Двигатель

может быть запущен только тогда, когда погаснет данная индикаторная лампа. Необходимый провод

можно найти непосредственно на разъеме, к которому подключена индикаторная

лампа. На ряде авто-

мобилей подключение к данному проводу производится на модуле ECM (модуль управления двигате-

лем). Подключение этого провода необходимо для того, чтобы система могла правильно определить

тип двигателя автомобиля.

В большинстве автомобилей на провод включения лампы подается отрицательная полярность ("мас-

са"), поэтому ФИОЛЕТОВЫЙ провод системы необходимо подключать при помощи дополнительного

реле, изменив полярность.

Если в автомобиле на провод включения лампы подается положительная полярность (лампа включа-

ется при подаче питания +12 В), то ФИОЛЕТОВЫЙ провод может быть подключен непосредственно к

данному проводу штатной проводки автомобиля.
